Проект электроснабжения нужен до монтажа электрики: в нем рассчитывают нагрузку, делят потребителей на группы, подбирают кабели, автоматы, УЗО, щиты и трассы. Для квартиры это снижает риск переделок во время ремонта, для коммерческого помещения помогает пройти проверку управляющей компании, службы эксплуатации или сетевой организации.
Разрабатываем проекты для квартир, апартаментов, частных домов, офисов, складов, производств, школ, детских садов, торговых центров, гостиниц, ресторанов и помещений с технологическим оборудованием. Если объект связан с другими разделами, электроснабжение увязываем с проектом электроснабжения частного дома и проектом инженерных систем.
Для чего нужен проект электроснабжения
Проект электроснабжения нужен, чтобы рассчитать нагрузку, разложить линии по группам, подобрать кабели, автоматы, УЗО, щиты и заранее увязать электрику с планировкой помещения. Это важно при ремонте, перепланировке, вводе нового объекта и подключении оборудования с высокой мощностью.
Заказать проект электроснабжения
Заказав услугу по проектированию системы электроснабжения, наши клиенты получают:
- Комплект проектной документации для согласования с профильными организациями и эксплуатирующими службами;
- Понятную схему групп, щитов, кабельных трасс и защитных устройств;
- Расчет нагрузок, токов короткого замыкания и защиты линий от перегрузки;
- Увязку электрики с перепланировкой, отделкой и смежными инженерными системами;
- Проект с учетом ПУЭ, СП, требований сетевой организации и правил эксплуатации объекта;
- Снижение риска переделок на монтаже за счет заранее согласованных трасс, щитов и точек подключения;
- Обоснованный подбор кабеля, автоматики и оборудования без лишнего запаса там, где он не нужен.
Хотите заказать проект?
Если нужен проект электроснабжения для квартиры, дома, офиса или коммерческого помещения, подготовим расчеты, схемы и рабочую документацию под ваш объект. При необходимости сразу увяжем раздел с вентиляцией, кондиционированием и другими инженерными системами.
Что входит в состав проекта
В проекте электроснабжения фиксируют решения, по которым монтажник, заказчик и эксплуатация понимают, где проходят линии, какие нагрузки подключаются и чем защищена сеть.
- Пояснительная записка с описанием объекта, исходных данных, расчетов и принятых технических решений.
- Планы силовых и осветительных сетей с привязкой розеток, выключателей, светильников, щитов и трасс.

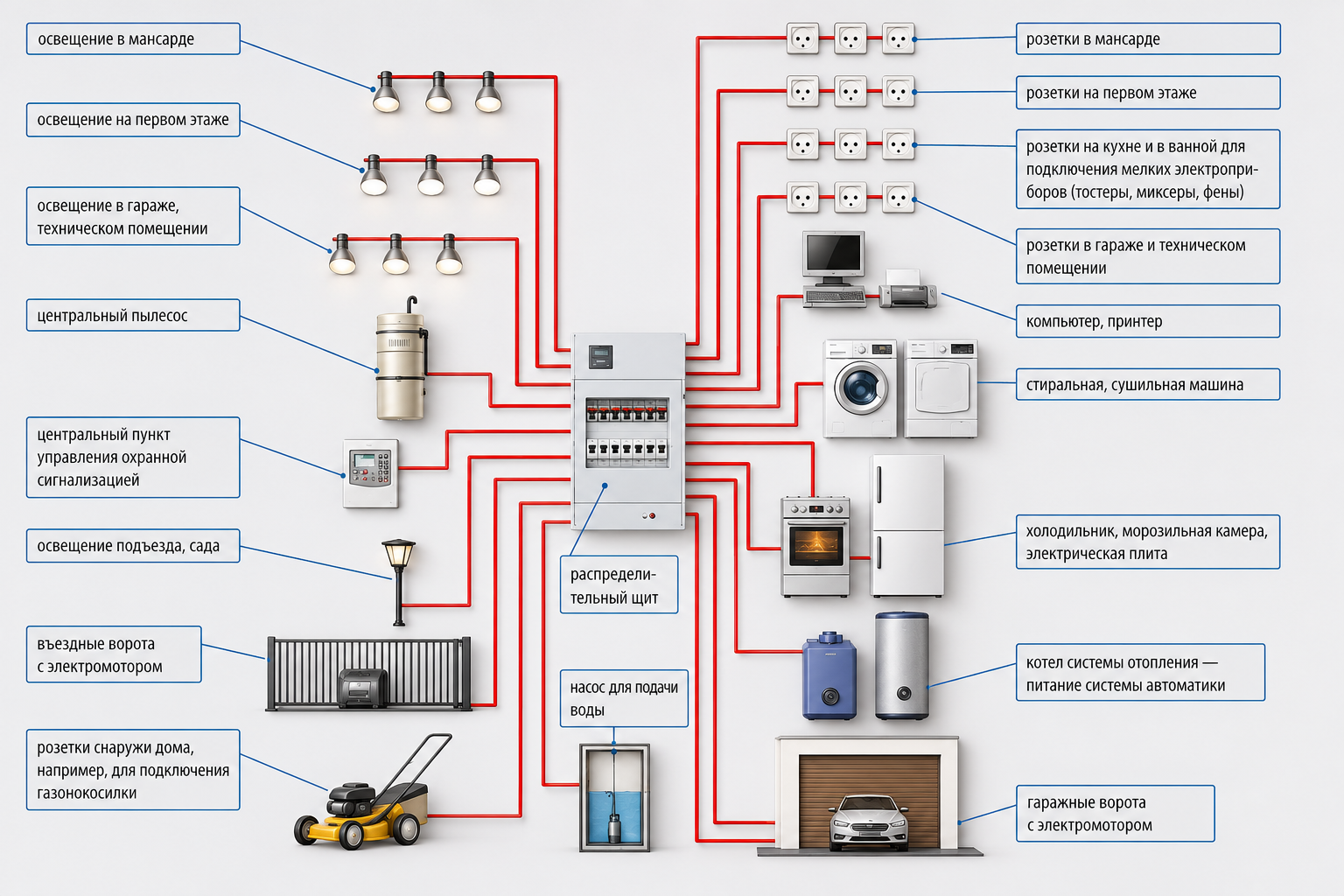

- Однолинейные схемы щитов, группировка потребителей, номиналы автоматов, УЗО или дифавтоматов.
- Расчет электрических нагрузок, подбор сечений кабелей, проверка защиты линий от перегрузки и короткого замыкания.
- Решения по заземлению, системе уравнивания потенциалов и защите мокрых зон.
- Спецификация кабеля, щитов, защитной автоматики, светильников и другого оборудования.
- При необходимости — слаботочные линии, аварийное и эвакуационное освещение, резервное питание, отдельные линии технологического оборудования.
Для каких объектов проектируем электроснабжение
Проектируем внутреннее, наружное и временное электроснабжение. Состав проекта зависит от типа объекта, выделенной мощности, оборудования, требований управляющей компании, арендодателя, эксплуатирующей службы или сетевой организации.
Карта сценариев: какой проект нужен под задачу

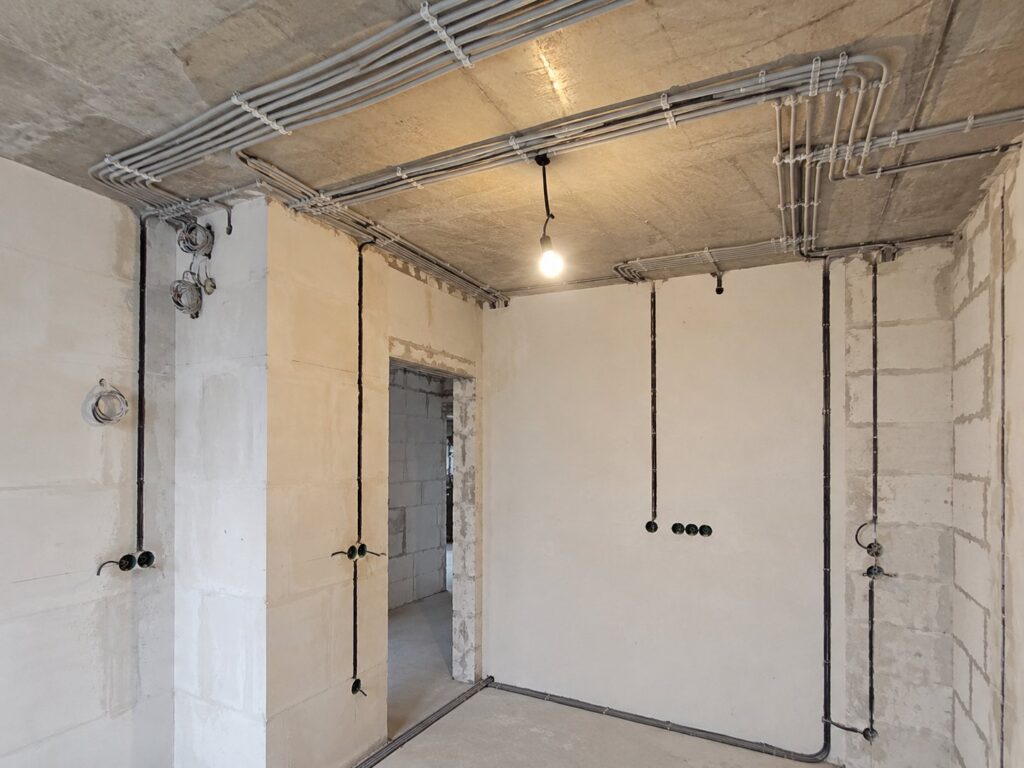

Для разных объектов электропроект решает разные задачи. В квартире чаще проверяют группы розеток, освещение и щит. В ресторане, складе или производстве важнее расчет мощности, отдельные линии оборудования, аварийное освещение и требования эксплуатирующей службы.
| Ситуация | Что важно в проекте | Что проверить до старта |
|---|---|---|
| Квартира или апартаменты перед ремонтом | Группы розеток, освещение, электроплита, теплые полы, кондиционеры, защита мокрых зон, место квартирного щита. | Выделенную мощность, план мебели и техники, вводной автомат, требования УК к щиту и штроблению. |

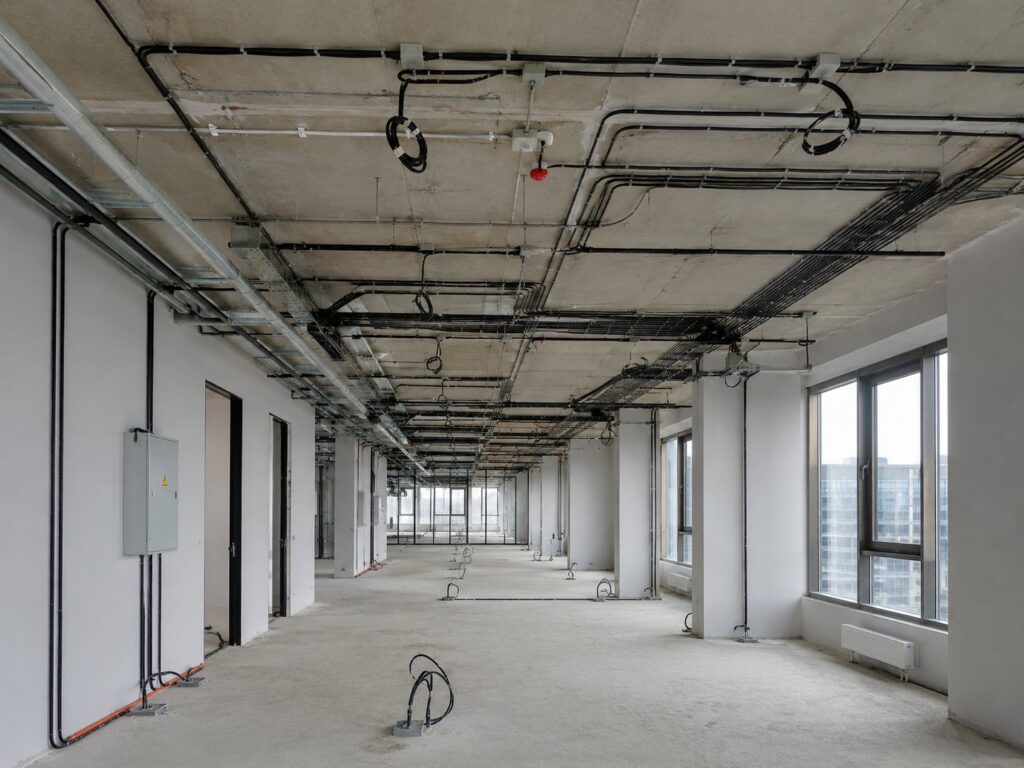

| Офис, коворкинг, помещение в БЦ | Рабочие места, серверная или слаботочный шкаф, освещение рабочих зон, кондиционирование, резервные группы. | Лимит мощности у арендодателя, правила БЦ по трассам, доступ к щитовой, требования к исполнительной документации. |
| Кафе, ресторан, пекарня, магазин | Кухонное и торговое оборудование, вентиляция, холодильники, кассовая зона, аварийное и эвакуационное освещение. | Паспортные мощности оборудования, режим работы, требования ТЦ или УК, пожарные отсечки и места прохода трасс. |
| Склад или производственное помещение | Силовые линии, станки, зарядные зоны, ворота, освещение проходов, категория надежности, резерв для расширения. | Одновременность работы оборудования, пусковые токи, точки подключения, требования охраны труда и эксплуатации. |
| Школа, детский сад, гостиница, медицинское помещение | Безопасность пользователей, аварийное освещение, отдельные группы ответственных нагрузок, понятная эксплуатация щитов. | Назначение помещений, требования надзорных органов, режим эвакуации, состав смежных разделов и категорию надежности. |
Что выбрать: однолинейную схему, рабочую или проектную документацию
Объем документации зависит от задачи. Одному заказчику нужно собрать квартирный щит после ремонта, другому — передать монтажникам рабочие чертежи, третьему — подготовить раздел для согласования, экспертизы или требований службы эксплуатации.
| Что нужно заказчику | Что подходит | Когда этого недостаточно |
|---|---|---|
| Понять структуру щита и защиту линий | Однолинейная схема: ввод, группы, автоматы, УЗО или дифавтоматы, учет, резервные линии и маркировка. | Недостаточно, если нужно показать трассы кабелей, расположение розеток, освещение, спецификацию и объемы для монтажа. |
| Передать электрикам понятный комплект для ремонта | Рабочая документация: планы розеток и освещения, трассы, щиты, кабели, защитная автоматика, спецификация оборудования. | Недостаточно, если объект требует согласования, прохождения экспертизы, увеличения мощности или проверки сетевой организацией. |
| Согласовать решения с УК, ТЦ, БЦ, арендодателем или сетевой организацией | Проект ЭОМ или ЭО: расчет нагрузок, планы сетей, однолинейные схемы, заземление, освещение, защита, спецификация. | Для сложных объектов может потребоваться полный комплект проектной документации с увязкой смежных разделов. |
| Подготовить объект к экспертизе, строительству или реконструкции | Проектная документация: разделы по постановлению Правительства РФ N 87, решения по внутреннему и наружному электроснабжению, исходные данные и расчеты. | После проектной стадии для строителей обычно нужна рабочая документация с детальными чертежами и ведомостями. |
Что проверить до заказа проекта
На чем нельзя экономить
| Ошибка | К чему приводит | Как избежать |
|---|---|---|
| Проектировать по неполному списку оборудования | После закупки техники не хватает мощности, появляются перегруженные линии и временные удлинители. | Собрать паспорта или хотя бы мощности ключевого оборудования до расчета щитов и кабельных линий. |
| Ставить розетки и свет без группировки нагрузок | Один автомат отключает слишком много помещений или оборудование мешает нормальной работе объекта. | Разделять освещение, розеточные группы, кухонное, климатическое и ответственное оборудование. |
| Не закладывать резерв в щите и трассах | При добавлении рабочих мест, кондиционера, витрины или станка приходится переделывать щит и кабельные линии. | Оставлять резервные модули в щите и понятные точки для будущих подключений. |
| Игнорировать аварийное и эвакуационное освещение | Для общественных, торговых, складских и производственных помещений проект может не пройти эксплуатационную проверку. | Сразу определить назначение помещений, пути эвакуации и требования к аварийному освещению. |
Какие исходные данные нужны для проекта
| Документ или данные | Зачем нужны проектировщику |
|---|---|
| Планировка, обмерный план или архитектурные чертежи | Чтобы расставить группы розеток, освещение, щиты, трассы кабелей и привязать оборудование к помещениям. |
| Договор об осуществлении технологического присоединения к электрическим сетям | Нужен, чтобы проверить условия подключения объекта, обязанности сторон и основание для выделенной мощности. |
| Технические условия для присоединения к электрическим сетям | По ним проверяют максимальную мощность, точку присоединения, категорию надежности, требования к учету, вводу и схеме питания. |
| Акт об осуществлении технологического присоединения | Подтверждает, что объект присоединен к электрическим сетям, и помогает проверить фактическую схему подключения. |
| Акт разграничения балансовой принадлежности электросетей | Показывает границу между сетями собственника, потребителя, УК, арендодателя или сетевой организации. |
| Акт разграничения эксплуатационной ответственности сторон | Нужен, чтобы понимать, кто отвечает за кабельные линии, ввод, щиты, прибор учета и обслуживание участка сети. |
| Договор энергоснабжения или договор электроснабжения | По нему уточняют поставщика электроэнергии, прибор учета, тарифную группу и ограничения по подключению оборудования. |
| Справка, письмо или раздел договора с указанием выделенной мощности | Помогает сверить расчетную нагрузку проекта с доступным лимитом, чтобы не заложить оборудование выше разрешенной мощности. |
| Однолинейная схема существующего электроснабжения | Показывает ввод, щиты, группы, защитные аппараты, прибор учета и резерв для подключения новых нагрузок. |
| Исполнительная документация по существующим электрическим сетям | Нужна для действующих помещений: по ней проверяют фактические кабельные трассы, щиты, марки кабелей и уже смонтированное оборудование. |
| Перечень оборудования с электрическими нагрузками и режимом работы | Для расчета силовых линий, пусковых токов, резервных групп, вентиляции, кухонного, складского или производственного оборудования. |
| План мебели, рабочих мест и сценарии освещения | Чтобы розетки, выключатели, светильники и слаботочные точки не оказались за шкафами, витринами, техникой или перегородками. |
| Паспорта мощного оборудования | По ним проверяют потребляемую мощность, пусковые токи, отдельные линии, требования к автоматам, кабелям и месту установки. |
| Требования УК, ТЦ, арендодателя или эксплуатирующей службы | Чтобы проект сразу соответствовал правилам объекта: трассам, щитовым, пожарным отсечкам, аварийному освещению и доступу к обслуживанию. |
Пример проекта электроснабжения
Ниже — фрагменты проекта электроснабжения. По ним видно, какие листы входят в комплект: общие данные, планы сетей, однолинейные схемы, расчетные таблицы и спецификация оборудования.
Состав проекта
Однолинейная схема
План электрических сетейСкачать пример проекта электроснабжения PDF
Что рассчитываем в проекте электроснабжения
Как проверить готовый проект перед монтажом
Перед передачей комплекта электрикам стоит проверить практическую пригодность проекта: сможет ли монтажник по нему собрать щит, проложить линии и согласовать решения с эксплуатацией объекта.
| Что проверить | Что должно быть | Зачем это нужно |
|---|---|---|
| Планы сетей | Розетки, светильники, выключатели, щиты, трассы, высоты и привязки к помещениям. | Монтажник понимает, где вести кабель и где ставить точки без устных пояснений. |
| Однолинейные схемы | Группы, автоматы, УЗО или дифавтоматы, ввод, учет, резервные линии и маркировка. | По схеме собирают щит и проверяют защиту линий от перегрузки и короткого замыкания. |
| Расчеты и спецификация | Расчетные нагрузки, сечения кабелей, перечень щитов, аппаратов защиты, кабельной продукции и оборудования. | Можно заказать материалы, проверить бюджет и не менять решения уже на объекте. |
| Смежные разделы | Увязка с вентиляцией, кондиционированием, водой, пожарной сигнализацией, СКУД, видеонаблюдением и технологическим оборудованием. | Кабельные трассы не конфликтуют с воздуховодами, трубами, потолками, пожарными отсечками и доступом к обслуживанию. |
Что важно учесть до монтажа электрики
Проект нужен не ради комплекта чертежей. Он заранее показывает, хватит ли мощности, где пройдут кабели, какие линии нужны для оборудования, где поставить щиты и как не столкнуться с переделками после начала ремонта или монтажа.
Собираем установленную и расчетную мощность оборудования, делим потребителей на группы, проверяем запас по вводному автомату и щитам.
Для офисов, складов, производств, медицинских и общественных объектов определяем, нужен ли резервный ввод, АВР или отдельное питание для критичных систем.
Проверяем, где кабели проходят по потолку, стенам, лоткам и шахтам, чтобы трассы не конфликтовали с вентиляцией, отоплением, водой и слаботочными сетями.
Закладываем место для ВРУ, ГРЩ, распределительных щитов, обслуживания автоматов, УЗО, дифавтоматов и приборов учета.
Подбираем сечения кабелей, автоматы и защитные устройства с учетом расчетного тока, перегрузки, короткого замыкания и условий прокладки.
Увязываем электроснабжение с вентиляцией, кондиционированием, водоснабжением, пожарной сигнализацией, СКУД, видеонаблюдением и технологическим оборудованием.
Из-за чего электрику приходится переделывать
| Ситуация | Проблема | Как решаем в проекте |
|---|---|---|
| Офис после перепланировки | После расстановки рабочих мест, серверной, кондиционеров и кухни выясняется, что часть линий перегружена. | Группы по зонам, отдельные линии для мощных потребителей, резерв по щитам. |
| Склад или производство | После выбора оборудования не хватает мощности для станков, зарядных станций, ворот, холодильных установок или вентиляции. | Перечень электроприемников, расчетная мощность, категория надежности, резервирование критичных нагрузок. |
| Кафе, ресторан, пищевой цех | Тепловое оборудование, вытяжка, холодильники и посудомоечные машины требуют разных линий и режимов работы. | Разделение силовых групп, учет технологического задания, проверка одновременности работы оборудования. |
| Квартира или апартаменты | Розетки, свет, теплые полы, варочная панель и бойлер оказываются собраны без нормального деления по группам. | Планы розеток и освещения, однолинейная схема щита, отдельные линии для мощных приборов и влажных зон. |
Категория надежности электроснабжения
Для коммерческих, общественных и производственных объектов важно заранее определить категорию надежности. От нее зависит количество вводов, необходимость АВР, резервного питания и требования к отключению оборудования.
| Категория | Когда встречается | Что влияет на проект |
|---|---|---|
| I категория | Оборудование, остановка которого может создать угрозу людям, безопасности объекта или значительный ущерб процессу. | Нужны независимые источники питания, резервирование и автоматическое восстановление питания для ответственных потребителей. |
| II категория | Часть общественных, торговых, складских и производственных объектов с заметными потерями при длительном отключении. | Прорабатывают резервный ввод, порядок переключения, щиты ответственных нагрузок и допустимое время перерыва питания. |
| III категория | Квартиры, небольшие офисы и помещения без критичных технологических процессов. | Обычно достаточно одного ввода, но расчет нагрузок, защита линий и корректная сборка щита все равно обязательны. |
Какие требования учитываем в проекте
Проект электроснабжения проверяют по назначению объекта, расчетной мощности, категории надежности, защите линий, освещению, заземлению и условиям подключения. Для квартиры, офиса, склада, школы, ресторана или производственного помещения набор требований будет разным.
| Требование | Что проверяем в проекте |
|---|---|
| СП 256.1325800.2016 | Правила проектирования электроустановок жилых и общественных зданий: схемы сетей, распределительные и групповые линии, освещение, защита внутренних сетей до 1000 В. |
| ПУЭ, глава 1.2 | Категории электроприемников по надежности электроснабжения, требования к резервированию, вводам, АВР и допустимому перерыву питания. |
| СП 52.13330.2016 | Нормы естественного, искусственного и совмещенного освещения для помещений, рабочих зон, общественных и производственных объектов. |
| Серия ГОСТ Р 50571 / ГОСТ 30331 | Защита от поражения электрическим током, сверхтоков, тепловых воздействий, требования к заземлению, защитным проводникам и проверкам низковольтных электроустановок. |
- Внутреннее электроснабжение: розеточные группы, освещение, щиты, кабельные трассы, заземление и защитная автоматика.
- Наружное электроснабжение: кабельные линии, воздушные линии, вводы, уличное освещение и трансформаторные подстанции.
- Временное электроснабжение строительных и монтажных работ с расчетом нагрузок и безопасной схемой подключения.
Этапы работы
Наши специалисты ценят время, поэтому организовывают работу поэтапно. Схема работы:
1. Заявка, первичная
консультация.
2. Сбор информации об объекте, анализ,
учет пожеланий заказчика.
3. Составление Технического
задания
4. Заключение договора с описанием
обязанностей проектировщиков.
5. Разработка проекта с
детальными расчетами.
6. Согласование с клиентом, внесение
изменений, если нужно.
7. Передача документации
заказчику.
8. Согласование проекта в соответствующих
инстанциях (при необходимости)
Стоимость проектирования электрических сетей
Стоимость проекта зависит от площади, выделенной мощности, количества щитов, состава оборудования, требований управляющей компании или сетевой организации. Ниже — ориентиры для первичной оценки бюджета.
| Квартиры | Стоимость |
|---|---|
| До 40 м² | от 20 тыс. руб. |
| 41-70 м² | от 20 тыс. руб. |
| 71-90 м² | от 20 тыс. руб. |
| 91-120 м² | от 30 тыс. руб. |
| 121-140 м² | от 30 тыс. руб. |
| более 140 м² | рассчитывается после ТЗ |
| Офисы | Стоимость |
|---|---|
| до 250 м² | от 250 руб./м² |
| 250-500 м² | от 200 руб./м² |
| более 500 м² | рассчитывается после ТЗ |
| Коттеджи | Стоимость |
|---|---|
| до 200 м² | от 250 руб./м² |
| 200-400 м² | от 200 руб./м² |
| более 400 м² | рассчитывается после ТЗ |
| Рестораны и магазины | Стоимость |
|---|---|
| до 100 м² | от 250 руб./м² |
| 100-250 м² | от 240 руб./м² |
| 250-500 м² | от 235 руб./м² |
| от 500 м² | рассчитывается после ТЗ |
| Склады | Стоимость |
|---|---|
| до 150 м² | от 250 руб./м² |
| 150-300 м² | от 220 руб./м² |
| 300-500 м² | от 210 руб./м² |
| 500-1000 м² | от 220 руб./м² |
| от 1000 м² | рассчитывается после ТЗ |
Отзывы на выполненные проекты
Заказчик: Валерий
Объект: Устройство электрического теплого пола
Площадь: 120 м.кв.
Отзыв:
Заказывался проект электрического теплого пола для квартиры. Проект выполнился за одну неделю. Сложностей не было.
Заказчик: Дмитрий
Объект: Проект электроснабжения жилого дома
Площадь: 150 м.кв.
Отзыв:
При строительстве жилого дома из бруса, потребовался проект, для подключания дома к сетям электроснабжения, по техническим условиям от Ленэнерго. Проект готовился около 2 недель.
Цифры о компании Spb-plan
Почему с нами выгодно работать
Личный
менеджер
Вы ведете диалог с одним персональным менеджером проекта.
Заключение договора
Официальный договор с сертифицированной проектной организацией.
Лицензия на проектирование
Имеем свидетельство СРО на проектирование всех видов инженерных систем
Есть вопросы?
Проконсультируем по проекту электроснабжения, исходным данным, мощности и составу разделов.
Сертификаты
Компания Spb-plan постоянно является сертифицированной проектной организацией
Вопросы и ответы
Нужны планировка или обмерный план, техническое задание, перечень оборудования, данные по выделенной мощности, технические условия на подключение, требования управляющей компании, ТЦ или арендодателя. Для действующего объекта также полезны старые схемы щитов и исполнительные чертежи.
Обычно в состав входят пояснительная записка, планы силовых и осветительных сетей, однолинейные схемы, расчет нагрузок, подбор кабелей и защитной автоматики, схемы заземления и уравнивания потенциалов, спецификация оборудования. Для коммерческих объектов добавляют решения по аварийному освещению, щитам арендатора и технологическим нагрузкам.
Для небольшой бытовой замены проводки иногда ограничиваются рабочей схемой электрика. Для квартиры с перепланировкой, коммерческого помещения, склада, ресторана, школы, детского сада, производства или объекта с требованиями УК проект нужен, чтобы подтвердить нагрузки, трассы, защиту и состав щитов.
В квартире чаще рассчитывают розеточные группы, освещение, электроплиту, теплые полы, щит и слаботочные линии. В офисе добавляются рабочие места, серверная, аварийное освещение и требования УК. На складе важны высотное освещение, ворота, зарядные зоны, вентиляция, пожарные системы и силовые линии для оборудования.
Выделенная мощность показывает, какую нагрузку объект может законно и технически подключить к сети. Если суммарная мощность оборудования выше доступного лимита, проект приходится пересчитывать: делить нагрузки по приоритетам, менять автоматику, закладывать ограничения или отдельно оформлять увеличение мощности.
Категорию надежности определяют для объектов, где отключение питания влияет на безопасность, технологический процесс, работу инженерных систем или эксплуатацию здания. От категории зависит схема вводов, резервирование, АВР, отдельные щиты ответственных нагрузок и требования к аварийному питанию.
Это зависит от объекта и задачи. Для помещений в ТЦ, БЦ и жилых домах проект часто проверяет управляющая компания или служба эксплуатации. При подключении, увеличении мощности, наружных сетях или изменении точки присоединения могут потребоваться технические условия и согласование с сетевой организацией.
Срок зависит от площади, состава разделов, полноты исходных данных и количества оборудования. Небольшой проект квартиры или офиса обычно готовится быстрее, чем проект склада, ресторана, производства, школы или объекта с несколькими щитами и технологическими нагрузками.
Ошибки приводят к перегрузке линий, ложным отключениям, нехватке мощности, перегреву кабелей, переделке щитов и претензиям службы эксплуатации. Поэтому в проекте проверяют расчетный ток, сечения кабелей, номиналы автоматов, защиту людей и оборудования, а также запас по ключевым линиям.

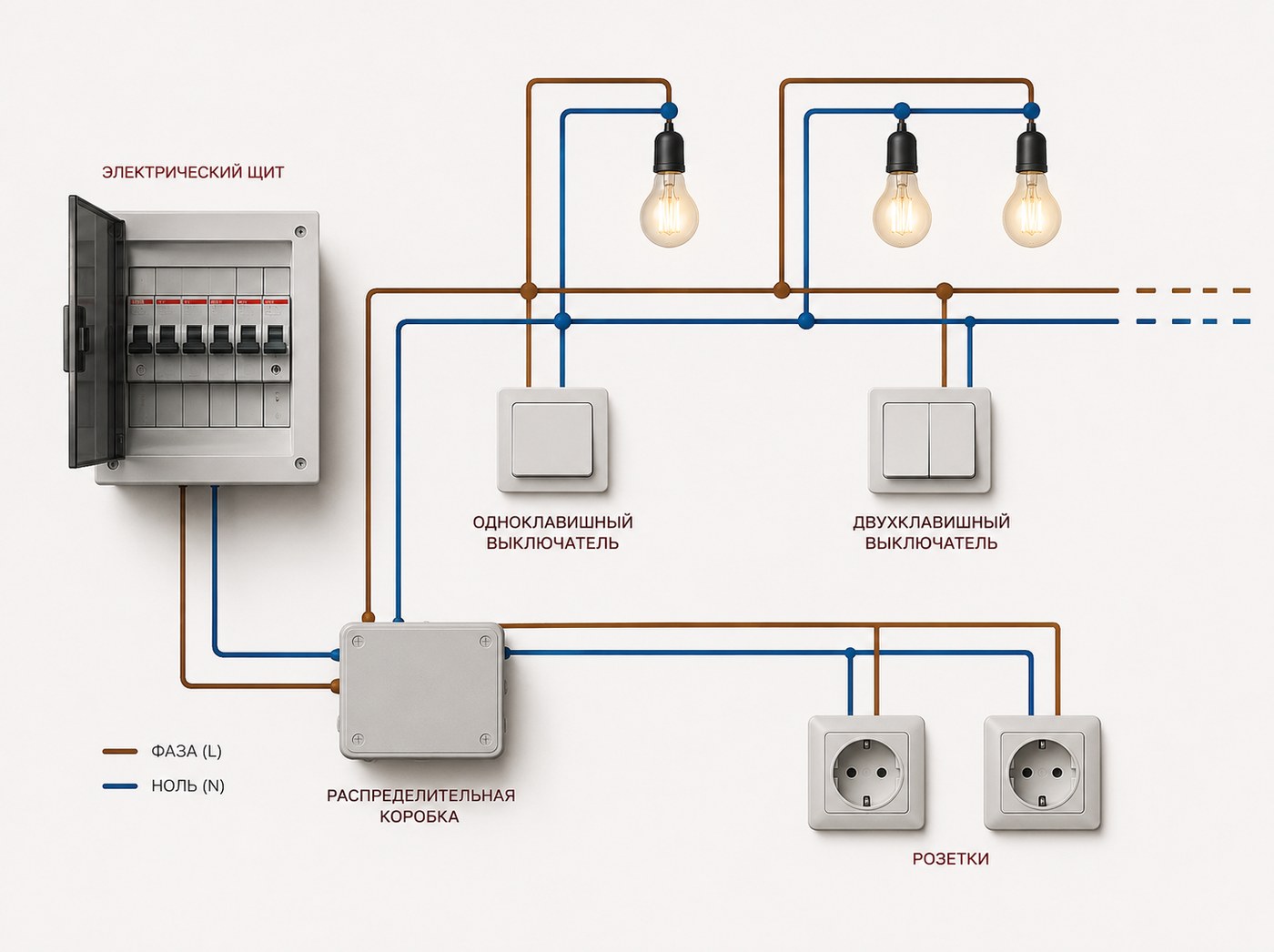

Схема электрики показывает расположение точек и общий принцип подключения. Проект ЭОМ включает расчеты нагрузок, планы сетей, однолинейные схемы, подбор кабелей, автоматов, УЗО, щитов, спецификацию и решения по освещению, заземлению и защите. Для коммерческих объектов, увеличения мощности и требований УК одной схемы обычно недостаточно.
Типовой PDF или DWG можно использовать только как пример оформления. Для монтажа нужен проект под конкретную планировку, выделенную мощность, щит, оборудование, требования УК или арендодателя. В чужом проекте будут другие нагрузки, группы, кабели, защитные аппараты и трассы.
Кабельный журнал нужен, когда в проекте много линий, щитов, трасс и оборудования: офис, склад, производство, ресторан, ТЦ, наружные сети. Он помогает монтажникам и эксплуатации видеть марку кабеля, начало и конец линии, длину, назначение и привязку к щиту.
