Водопровод и канализация – важные коммуникации жилого дома для комфорта жильцов. Поэтому ее проектированием должны заниматься профессионалы с образованием, соответствующими навыками и опытом. Компания Spb-Plan состоит в СРО, а специалисты по организации проектирования прошли независимую оценку квалификации (НОК).
Заказать проект водоснабжения частного дома
При проектировании и строительстве частного дома, заказчик получает от Водоканала – технические условия на подключение к магистральным сетям. Для реализации проекта необходимо привлекать проектную компанию с допуском СРО.
Оптимальный вариант для частного дома – объединение процесса создания проектов для водоотведения, водоснабжения, отопления. Доверить задачу лучше специалистам.
Что получает собственник загородного дома:
- расчетный расход воды и давление в точках водоразбора;
- трассы труб, диаметры, узлы ввода и состав оборудования;
- решения для подключения к центральной сети или автономному источнику.
Проект водоснабжения для частного дома
Проект водоснабжения объединяет две связанные части: внутреннюю разводку по дому и наружный участок от источника воды до ввода в здание. Состав решений зависит от схемы: подключение к городской сети, скважина или колодец.
Внутреннее водоснабжение. На планах по этажам показывают точки водоразбора, трассы труб, коллекторы или стояки, диаметры и места установки оборудования. Расчеты определяют требуемый расход и давление; по этим данным подбирают насос, гидроаккумулятор, фильтрацию, регуляторы давления, водомерный узел и оборудование для горячей воды при наличии.
Наружное водоснабжение. Для подключения к городской сети в проекте указывают точку присоединения по техническим условиям, трассу трубы по участку, пересечения с другими коммуникациями, ввод через фундамент и узел учета. Для скважины или колодца прорабатывают трассу от источника, ввод в дом, насосное оборудование и защиту трубопровода. На чертежах фиксируют отметки прокладки, необходимые гильзы и утепление на участках, где оно требуется.
В результате у монтажной бригады есть планы, схемы узлов и спецификация оборудования для закупки и прокладки сетей.
Проект канализации для частного дома
Водоснабжение и канализацию часто проектируют одновременно: точки ввода, санузлы, техническое помещение и наружные трассы нужно увязать на одном плане.
Для отвода бытовых стоков готовят отдельный проект канализации частного дома. В нем определяют внутренние выпуски, наружную трассу, септик или локальные очистные сооружения либо подключение к существующей сети.
- Внутренняя канализация: стояки, выпуски от санитарных приборов и ревизии.
- Наружная канализация: трасса от дома до септика, локальных очистных сооружений или точки подключения.
- Уклоны и отметки труб: чтобы стоки уходили самотеком и система обслуживалась без переделок.
- Оборудование: место для септика, станции очистки, насосной станции и обслуживаемых люков.
Центральное или автономное водоснабжение
При центральном водоснабжении исходными данными служат технические условия и место подключения. Проектировщик рассчитывает ввод, водомерный узел, трассу до дома и внутреннюю разводку с учетом требуемого расхода и давления.
Для автономного водоснабжения используют скважину или колодец. В проекте подбирают насос, гидроаккумулятор, фильтрацию и разводку; состав оборудования зависит от дебита источника, качества воды и количества точек потребления.
Источник воды определяет состав исходных данных: для центральной сети нужны документы на подключение, для автономного источника — сведения по скважине или колодцу, анализ воды при наличии и план участка.

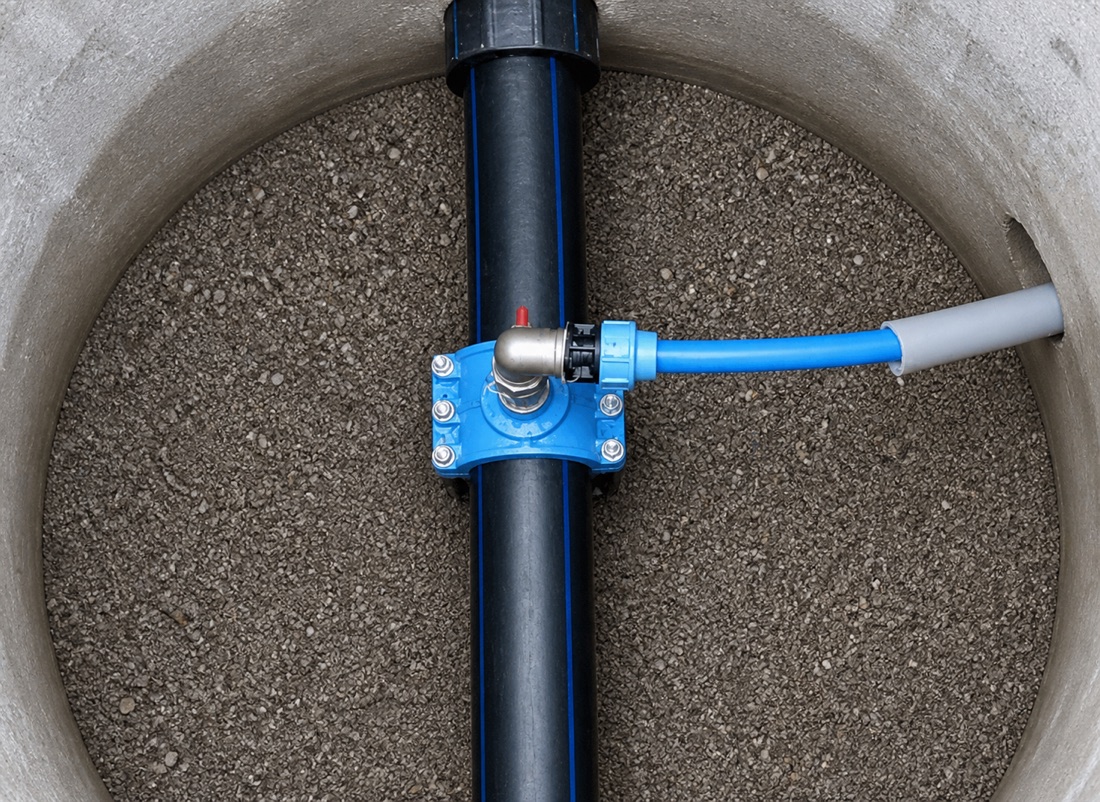

Подключение к наружной водопроводной сети

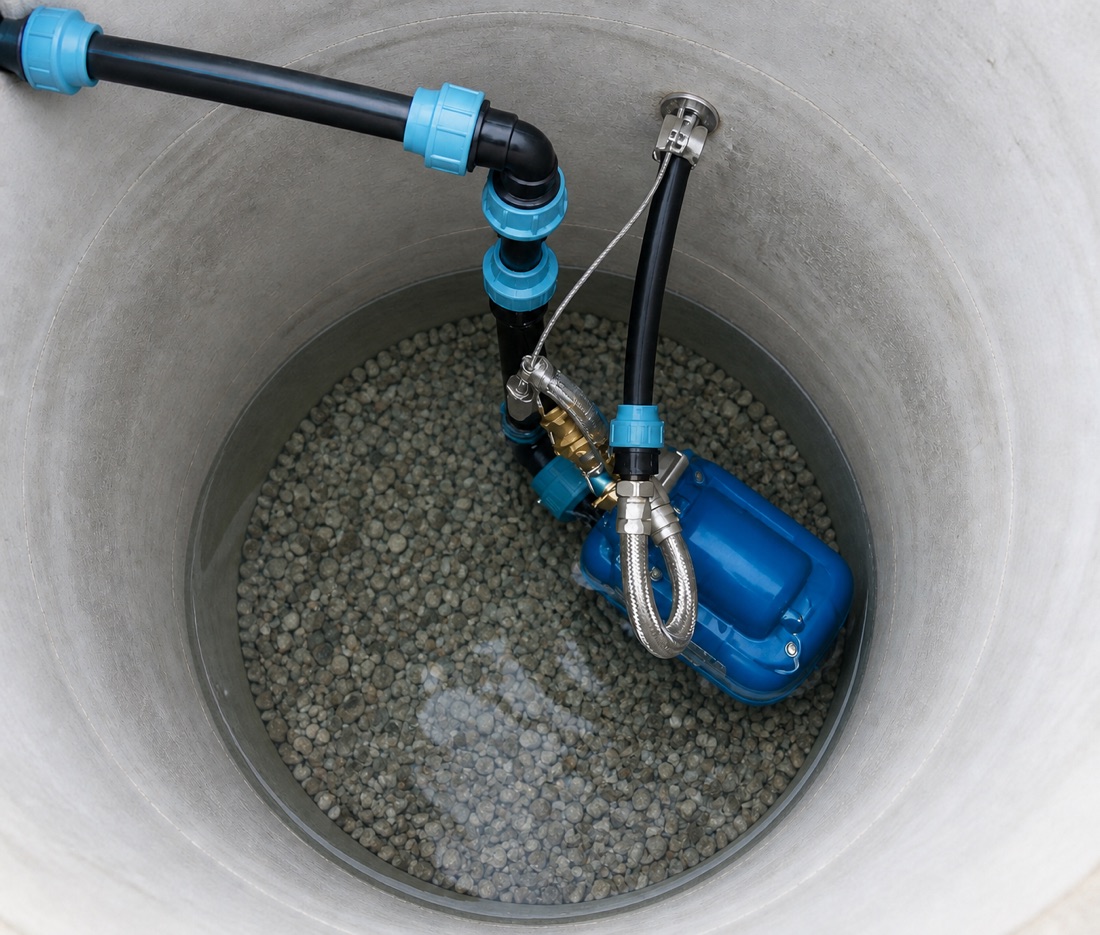

Автономное водоснабжение: насосное оборудование
Предварительный расход воды и бытовых стоков
Для первого расчета используют число постоянно проживающих, состав сантехники, полив участка и гостевой режим. Площадь дома помогает оценить типичный диапазон жильцов. Для дома с кухней, ванной или душем, стиральной машиной и унитазом можно предварительно принять 130–180 л на человека в сутки. Суточный объем бытовых стоков обычно близок к расходу воды; полив участка в бытовую канализацию не попадает.
| Площадь дома | Обычно проживает | Вода и бытовые стоки |
|---|---|---|
| около 50 м² | 1–2 человека | 130–360 л/сут |
| около 100 м² | 2–4 человека | 260–720 л/сут |
| около 200 м² | 4–6 человек | 520–1 080 л/сут |
| более 200 м² | от 6 человек | от 780 л/сут |
Как подобрать септик для дома
Как предварительно определить объем септика. При обслуживании до 25 человек его расчетный объем принимают минимум как трехсуточный приток хозяйственно-бытовых стоков. Для проживания 1–5 условных жителей возможна однокамерная схема; при большем количестве применяют двухкамерную. После септика нужна последующая доочистка стоков.
| Постоянно проживает | Бытовой расход | Минимальный объем септика |
|---|---|---|
| 1–2 человека | 0,13–0,36 м³/сут | 0,39–1,08 м³ |
| 3–4 человека | 0,39–0,72 м³/сут | 1,17–2,16 м³ |
| 5–6 человек | 0,65–1,08 м³/сут | 1,95–3,24 м³ |
| от 7 человек | от 0,91 м³/сут | от 2,73 м³ |
Станцию биологической очистки подбирают по производительности в м³/сут и пиковым сбросам. Окончательное решение по септику, станции, полю фильтрации или накопительной емкости зависит от грунта, уровня грунтовых вод, режима проживания, расстояний на участке и возможности обслуживания. Диаметры труб, насос и водомерный узел рассчитывают отдельно: на них влияют одновременная работа приборов, давление и протяженность трасс.
Хотите заказать проект?
Если нужен проект водоснабжения для частного дома, поможем собрать исходные данные, подготовить схемы и рабочую документацию, а при необходимости сразу увяжем проект с канализацией и отоплением.
Этапы работы
Задача клиента – выдать полное задание для проектировщика и проверить готовый проект.
Весь процесс работы разбит на несколько этапов:
1. Запрос клиента, первая консультация.
2. Предоставление исходной информации.
3. Подписание договора.
4. Проектирование.
5. Одобрение проекта заказчиком.
6. Сдача проекта заказчику.
7. Согласование в инстанциях (При необходимости).
Что входит в проект
Рабочий проект для частного дома может состоять из альбома внутренних сетей ВК и альбома наружных сетей НВК. Состав листов зависит от источника воды, планировки дома, участка и технических условий.
- ВК — внутренний водопровод и канализация: общие данные, планы систем В1 и Т3 по этажам, аксонометрическая схема В1 и Т3, схема К1, водомерный узел, спецификации, баланс водопотребления и гидравлические расчеты.
- НВК — наружный водопровод и канализация: общие данные, план сетей В1 и К1 по участку, продольные профили водопровода и канализации, водомерный узел и план его размещения, ведомость колодцев, спецификация оборудования и расчеты.
Фрагменты рабочего проекта

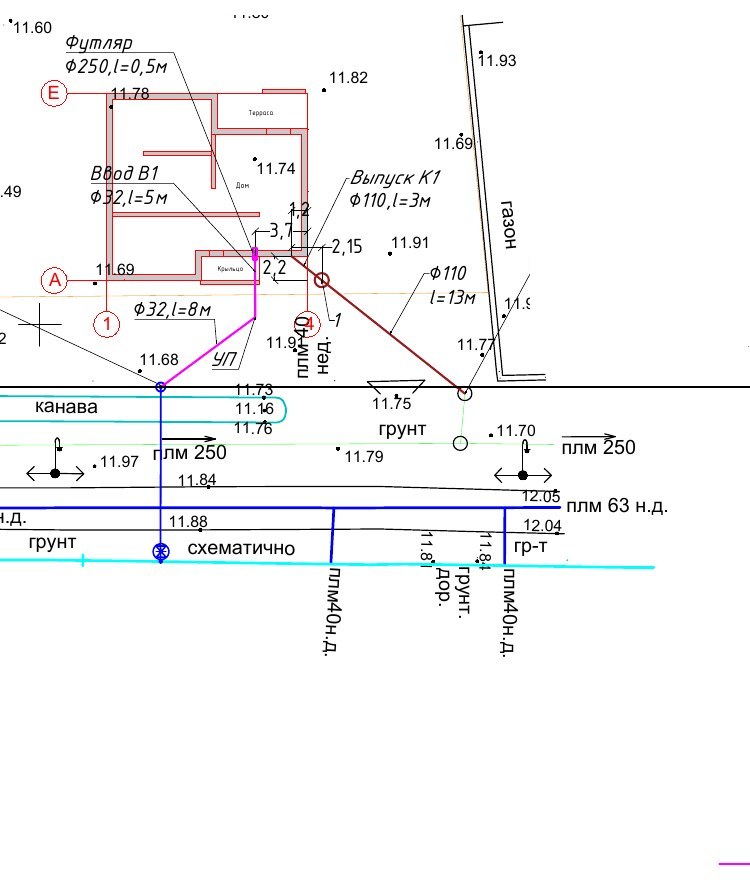

План наружной трассы В1 и К1
Аксонометрическая схема В1 и Т3

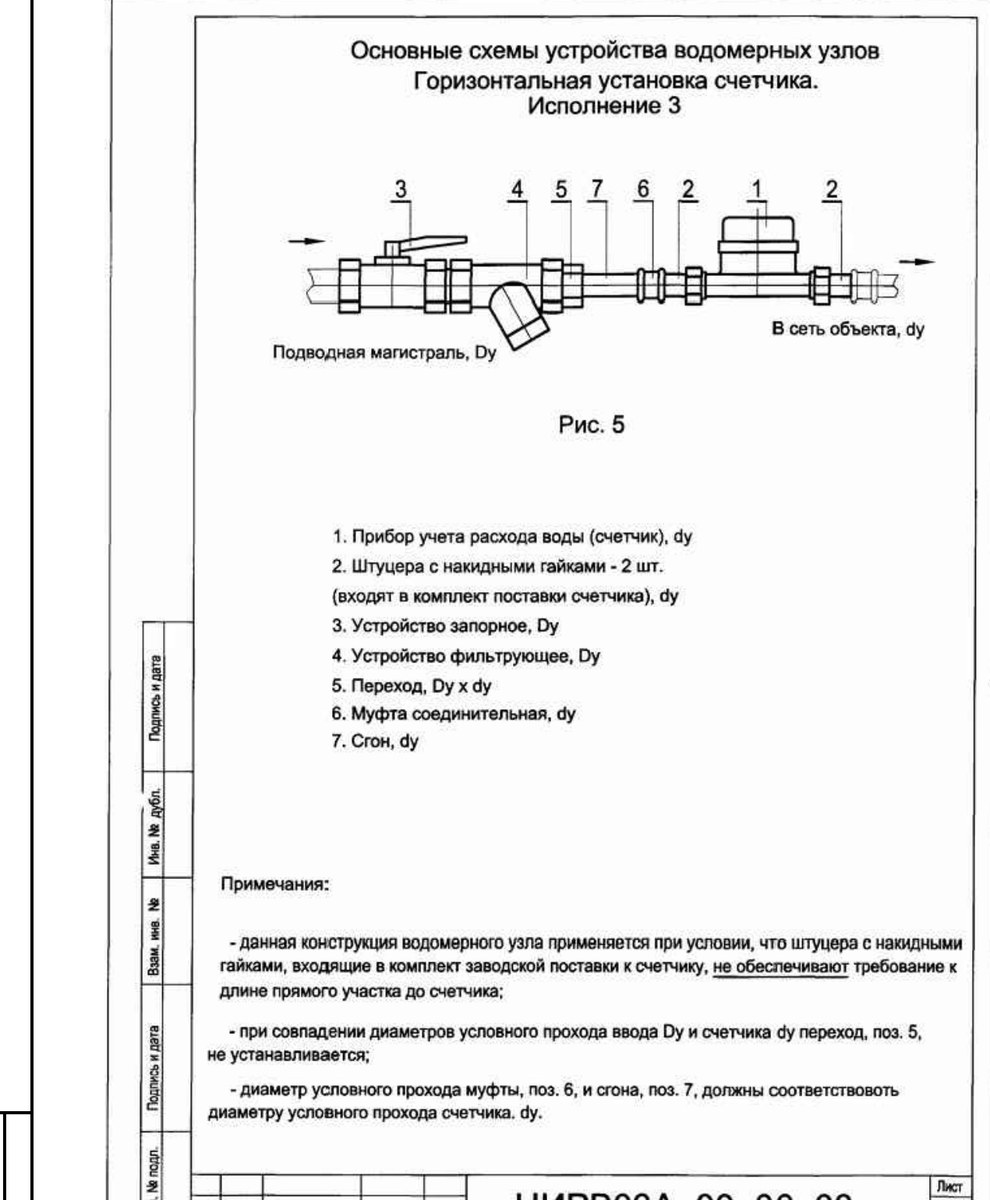

Водомерный узел DN15
Стоимость проекта водоснабжения частного дома
Заказывая проект водоснабжения частного дома, нужно учитывать, что цена зависит от площади объекта и типа водоснабжения.
Ставки в таблице приведены за 1 м². Итоговая сумма зависит от площади дома, источника воды, количества санузлов и точек водоразбора, состава наружных сетей и готовности исходных данных.
| Площадь | Стоимость |
|---|---|
| До 200 кв.м. | 150 руб/м.кв. |
| 200 - 500 кв.м. | 120 руб/м.кв. |
| от 500 кв.м | 100 руб/м.кв. |
Исходные данные для проектирования
Для проектирования нужны поэтажные планы и разрезы дома, план участка с отметками и существующими коммуникациями, перечень точек водоразбора и место размещения оборудования. При подключении к центральной сети передают технические условия и сведения о точке присоединения; для скважины или колодца — паспорт или данные об источнике, его дебит и результаты анализа воды при наличии.
Отзывы заказчиков о реализованных проектах
Заказчик: Александр
Объект: Индивидуальный жилой дом
Площадь: около 500 м²
Отзыв: В декабре 2020 года делали проект частного дома. Дом двухэтажный с бассейном. Кроме кухни и санитарных помещений, проектом предусмотрено водоснабжение бассейна. Проект делали около двух месяцев.
Заказчик: Жанна
Обьект: Индивидуальный жилой дом
Площадь: 300 м.кв.
Отзыв:
Для устройства системы водоснабжения, заказывался проект в специализированной компании. Проект делали около 2-х месяцев.
Цифры о компании Spb-plan
Почему с нами выгодно работать
Личный
менеджер
Вы ведете диалог с одним персональным менеджером проекта.
Заключение договора
Официальный договор с сертифицированной проектной организацией.
Лицензия на проектирование
Имеем свидетельство СРО на проектирование всех видов инженерных систем
Сертификаты
Компания Spb-plan постоянно является сертифицированной проектной организацией
Вопросы и ответы
Схема помогает обсудить идею, однако для монтажа нужны расчеты расхода и давления, подбор диаметров труб и оборудования. Ошибка в этих данных приводит к слабому напору, частым включениям насоса или переделке разводки.
От 5 дней. Точный срок зависит от источника воды, площади дома, исходных документов и необходимости наружных сетей.
Над документацией работают инженеры-проектировщики. Для подключения к центральной сети состав и порядок согласования уточняют по техническим условиям ресурсоснабжающей организации.
