Коротко: когда нужен проект электроснабжения квартиры
Нужно рассчитать нагрузку, группы, автоматы, УЗО, дифавтоматы и запас по месту в квартирном щите.
Отдельные линии обычно закладывают под варочную панель, духовой шкаф, бойлер, стиральную и сушильную машины, теплый пол, кондиционеры.
Электрику увязывают с новым планом кухни, санузла, мокрых зон, мебелью, дверями и другими инженерными разделами.
Монтажники получают схему трасс, планы точек, однолинейную схему и спецификацию для сборки щита и прокладки кабелей.
Если ремонт затрагивает сразу несколько инженерных разделов, полезно заранее проверить проект водоснабжения квартиры, пожарную сигнализацию и план БТИ, чтобы не получить конфликты на стройке и при согласовании.
Стоимость проекта электроснабжения квартиры
Стоимость проекта считают по площади и составу сети. На расчет влияют количество групп в щите, мощные потребители, влажные зоны, теплые полы, кондиционеры, слаботочные линии и детализация чертежей для монтажников.
| Квартира | Ориентир стоимости | Что влияет на расчет |
|---|---|---|
| До 100 м² | от 5 000 руб. | количество линий, состав щита, кухня, санузел, теплый пол, кондиционеры |
| 101-200 м² | от 10 000 руб. | несколько санузлов, гардеробные, постирочная, приточная вентиляция, сложные сценарии освещения |
| Более 200 м² | от 250 руб./м² | площадь, количество щитов, число мощных потребителей и требования к рабочей документации |
Сроки проектирования
| Площадь квартиры | Ориентир по срокам | Что может увеличить срок |
|---|---|---|
| До 150 м² | 1-5 рабочих дней | нет плана мебели, не выбран состав техники, меняется планировка |
| От 150 м² | от 3 рабочих дней | несколько щитов, сложный свет, вентиляция, теплые полы, слаботочные системы |
Зачем нужен проект электроснабжения квартиры
Проект нужен не для формальности, а для того, чтобы до начала штробления и монтажа увидеть будущую электрическую сеть целиком: ввод, щит, группы, трассы, защиту, мощные приборы и точки подключения.
Отдельно считают нагрузку по группам, подбирают кабель, автоматы, УЗО и дифавтоматы, чтобы линии не работали на пределе.

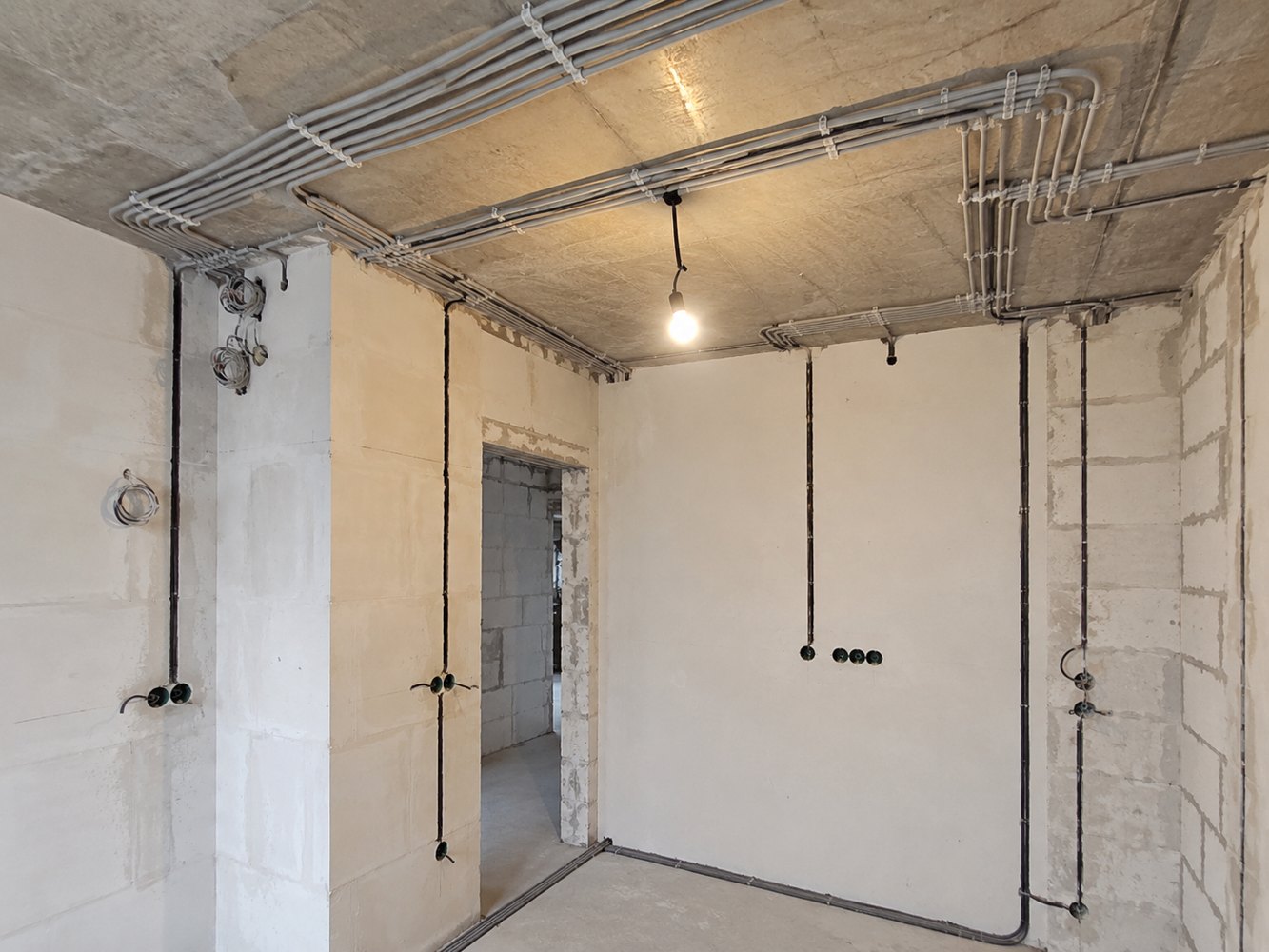

Трассы и точки согласуются до отделки. Это снижает риск переносить розетки, менять щит или вскрывать стены после начала ремонта.
Электрику проверяют вместе с кухней, санузлами, мебелью, дверями, вентиляцией, водоснабжением и слаботочными системами.
У подрядчика есть планы, схемы и спецификация. По ним проще проверять объем работ, материалы и соответствие выполненного монтажа проекту.

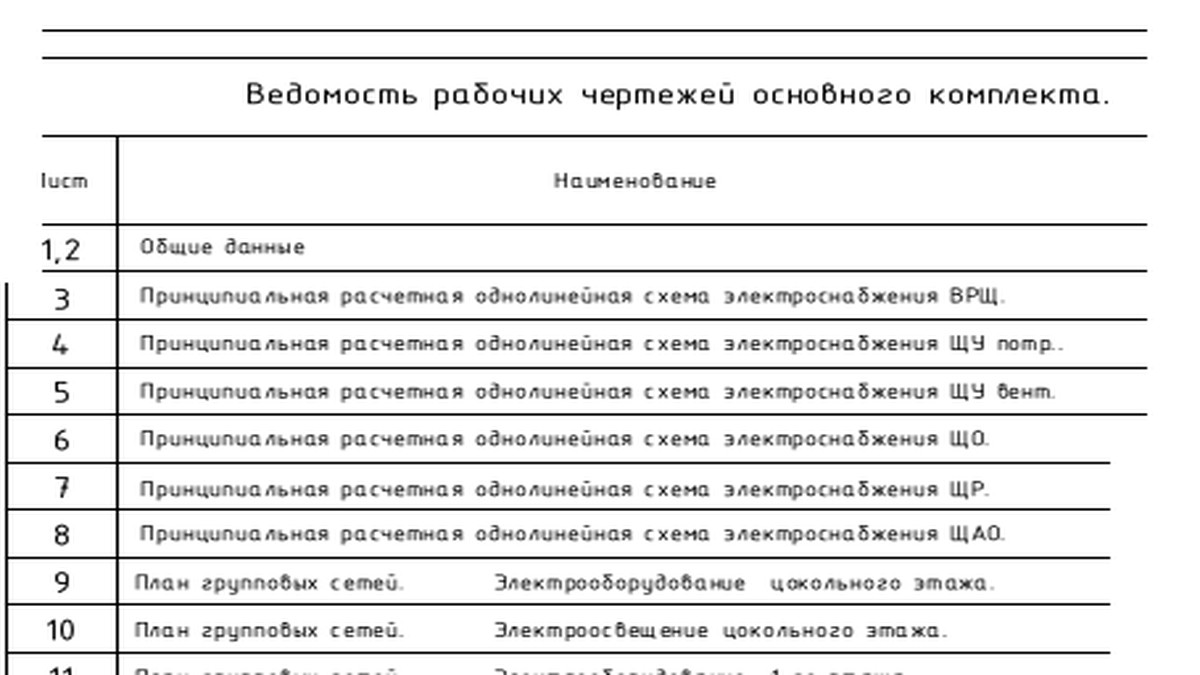

Состав проекта электроснабжения квартиры
Нормальный проект должен быть понятен проектировщику, монтажнику, собственнику и специалисту, который потом будет обслуживать щит. В комплекте обычно нужны следующие разделы.
| Раздел | Что в нем проверяют | Зачем это нужно |
|---|---|---|
| Пояснительная записка | исходные данные, расчетные решения, ссылки на нормы | понять, на основании чего выбран состав сети и защиты |

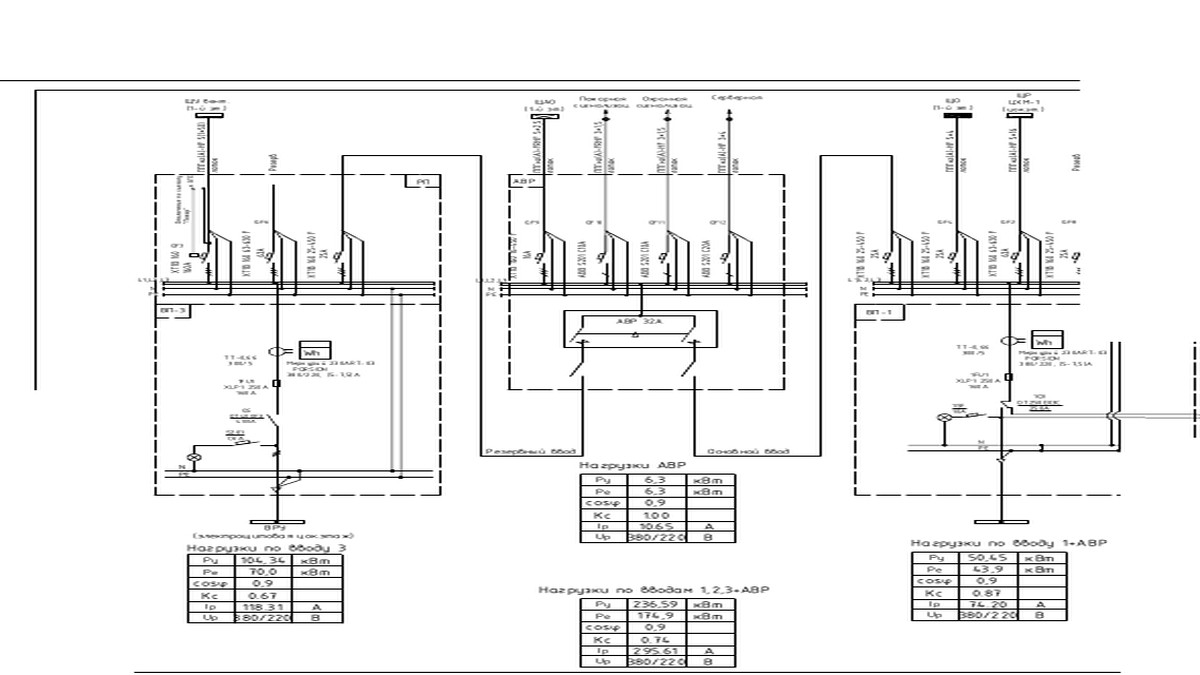

| Однолинейная схема щита | ввод, группы, автоматы, УЗО, дифавтоматы, номиналы, сечения кабеля | по ней собирают и проверяют квартирный щит |

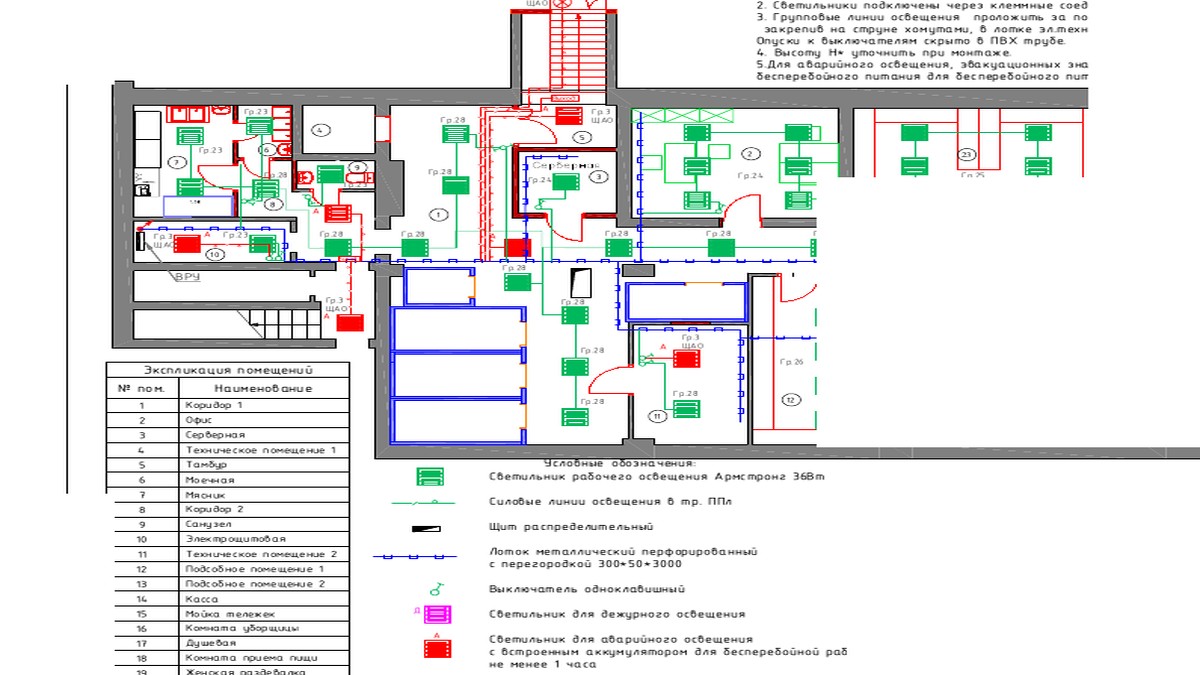

| План розеток и силовых точек | привязки к стенам, мебели, кухне, технике и влажным зонам | чтобы точки не оказались за шкафом, трубами, дверью или бытовой техникой |
| План освещения и выключателей | группы света, сценарии включения, проходные выключатели, подсветки | чтобы светом было удобно пользоваться после ремонта |
| Схема кабельных трасс | маршруты прокладки, пересечения с другими сетями, проходы через стены | чтобы монтаж не конфликтовал с водой, вентиляцией, мебелью и крепежом |
| Спецификация материалов | кабель, автоматы, УЗО, щит, розетки, коробки, гофра, крепеж | чтобы закупка соответствовала проекту, а смета не собиралась на глаз |
Документы по мощности и границам ответственности
Перед проектированием нужно собрать документы, по которым видно, какая мощность выделена на квартиру, где проходит граница ответственности и какие требования есть у управляющей компании, ТСЖ или сетевой организации. До выполнения работ могут понадобиться технические условия, договор или акт технологического присоединения, акт разграничения балансовой принадлежности и акт разграничения эксплуатационной ответственности. Эти данные используют для расчета вводного автомата, схемы щита, количества групп и защитных аппаратов.
| Что проверить | Где это видно | Зачем проектировщику |
|---|---|---|
| Выделенная мощность | технические условия, документы УК, вводной автомат | понять, хватит ли мощности для кухни, бойлера, теплого пола и кондиционеров |
| Количество фаз | этажный щит, акт разграничения, технические условия | разделить нагрузку и корректно собрать однолинейную схему |
| Номинал вводного автомата | этажный или квартирный щит | не заложить в квартире защиту, которая конфликтует с вводом |
| Сечение вводного кабеля | акт, осмотр щита, документы управляющей компании | проверить допустимую нагрузку и риск перегрева линии |
Увеличение электрической мощности в квартире
Увеличение мощности рассматривают, когда существующего лимита не хватает для ремонта: появляется электрическая варочная панель, духовой шкаф, бойлер, теплые полы, несколько кондиционеров, сушильная машина, сауна, мощная приточная установка или домашняя мастерская. Сначала считают не количество розеток, а реальную нагрузку: какие приборы будут работать одновременно, какая мощность указана в паспортах техники и выдержит ли вводная линия такую схему.
| Этап | Что нужно сделать | Что получает собственник |
|---|---|---|
| 1. Проверить текущий лимит | найти технические условия, договор или акт технологического присоединения, акт разграничения балансовой принадлежности, номинал вводного автомата | понимание, сколько кВт уже выделено на квартиру и где проходит зона ответственности |
| 2. Составить перечень техники | выписать варочную панель, духовку, бойлер, кондиционеры, теплые полы, стиральную и сушильную машины, вентиляцию, рабочие места и слаботочные системы | исходные данные для расчета нагрузки, а не приблизительную оценку на глаз |
| 3. Посчитать рабочие режимы | разделить приборы на постоянно работающие, периодические и редко включаемые одновременно | понятно, нужен ли больший лимит или достаточно грамотно разделить группы |
| 4. Проверить техническую возможность | уточнить у УК, ТСЖ или сетевой организации, можно ли увеличить мощность по дому, стояку и этажному щиту | ответ, можно ли подавать заявку на увеличение или потребуется ограничиться существующим вводом |
| 5. Подготовить проектные решения | пересчитать ввод, щит, защитные аппараты, сечения кабелей и распределение групп с учетом нового лимита | схему, по которой можно безопасно собирать щит и выполнять электромонтаж |
Примеры расчета нагрузки для разных квартир
Суммарная установленная мощность почти всегда больше выделенного лимита, потому что все приборы редко работают одновременно. Поэтому проектировщик считает сценарии: кухня во время готовки, работа бойлера и теплого пола, включение кондиционеров, постирочная, рабочие места и резерв на будущую технику.
| Квартира | Типичный набор нагрузок | Что видно по расчету |
|---|---|---|
| Студия или однокомнатная | варочная панель 3,5-7 кВт, духовка 2,5-3,5 кВт, стиральная машина около 2 кВт, кондиционер 0,7-1,5 кВт, розетки и свет 1-2 кВт | при лимите 5 кВт нужно проверять одновременную работу кухни и кондиционера; часто помогают отдельные линии и грамотное распределение групп |
| Двухкомнатная | кухня, бойлер 1,5-2,5 кВт, один-два кондиционера, теплые полы, рабочие места, посудомоечная или сушильная машина | при активной кухне и влажных зонах расчет может показать необходимость увеличения мощности или реле приоритета для отдельных потребителей |
| Трехкомнатная и больше | несколько кондиционеров, два санузла, постирочная, теплые полы, бойлер, кабинет, серверный шкаф, расширенная кухня | проверяют запас модулей в щите, возможность трехфазного ввода, отдельные группы влажных зон и сценарии одновременной работы техники |
Место размещения внутриквартирного щита
Как правило, внутриквартирный силовой щит устанавливается во время сдачи новостройки в эксплуатацию, но количество автоматов не предусматривает удобное распределение нагрузки между пользователями. Сначала применяется временный щит для выполнения ремонтных и строительных работ, но в дальнейшем его следует заменить на тот, который используется в проекте.
Запрещено устанавливать силовые щиты в кладовых или гардеробных. При желании перенести щит в другое место требуется наращивать вводный кабель, так как полностью заменить его не удастся из-за нахождения на балансе у управляющей компании.
Как распределяют потребителей по группам
Главная ошибка при ремонте — собрать всю квартиру на несколько общих линий. Проект разделяет нагрузку так, чтобы авария на кухне не отключала всю квартиру, а мощная техника не работала через случайный удлинитель.
| Потребитель | Как обычно закладывают | Что проверить |
|---|---|---|
| Варочная панель и духовой шкаф | отдельные силовые линии или отдельная группа по нагрузке | мощность техники, сечение кабеля, автомат, УЗО или дифзащиту |
| Стиральная машина, сушильная машина, бойлер | отдельные линии, особенно во влажных зонах | защиту от утечки тока, место розетки, доступ к отключению |
| Холодильник | выделенная линия или отдельная защищенная группа | чтобы отключение других розеток не оставляло холодильник без питания |
| Кондиционеры и теплые полы | отдельные группы по помещениям или зонам | мощность, терморегуляторы, маршруты кабеля и место обслуживания |
| Защита от протечек и слаботочные системы | отдельные точки питания и место в щите | увязку с проектом водоснабжения, доступ к блокам управления |
Розетки, выключатели и регуляторы теплого пола
План розеток проверяют вместе с мебелью, кухней, дверями, сантехникой и бытовой техникой. На чертеже важны точки и привязки: расстояния от углов, высота, доступ после установки шкафов и безопасность во влажных зонах.
| Зона квартиры | Что важно заложить | Частая ошибка |
|---|---|---|
| Кухня | отдельные линии для мощной техники, розетки над столешницей, питание вытяжки, подсветки и посудомоечной машины | розетка оказывается за техникой без доступа или вся кухня висит на одной группе |
| Ванная и постирочная | защита от утечки тока, влагозащищенная фурнитура, вынос соединений из зоны прямого попадания воды | ставят обычные розетки рядом с водой и не предусматривают отключение линии |
| Спальня и гостиная | розетки под рабочие места, телевизор, зарядки, подсветку, кондиционер и проходные выключатели | точки не совпадают с мебелью, кроватью, диваном и местом телевизора |
| Теплый пол | место терморегулятора, датчик температуры, отдельную линию при значительной мощности | регулятор ставят там, где неудобно обслуживать или он конфликтует с дверью и мебелью |
Автоматы, УЗО и кабель: ориентиры для проверки проекта
Номиналы защиты и сечения кабеля подбирают расчетом. Но собственнику полезно понимать базовую логику, чтобы отличить проект от набора случайных точек на плане.
| Линия | Что часто встречается в квартире | Что нельзя назначать на глаз |
|---|---|---|
| Освещение | отдельные группы света, кабель меньшего сечения, защита по расчетной нагрузке | номинал автомата без проверки кабеля и способа прокладки |
| Розеточные группы | несколько групп по комнатам и зонам, отдельная защита в щите | объединять всю квартиру на одну розеточную линию |
| Кухонная техника | отдельные линии для варочной панели, духового шкафа, посудомойки | считать мощную технику обычной розеточной нагрузкой |
| Влажные зоны | УЗО или дифзащита, влагозащищенная фурнитура, вынос соединений из опасных зон | оставлять розетки без защиты и доступа для отключения |
Что выбрать: рабочую схему, однолинейную схему или проект
Перед заказом важно определить, какой комплект нужен для вашей задачи. Для обычного ремонта часто хватает рабочей схемы с планами точек и трасс. Для сборки щита нужна однолинейная схема. Для полной замены электрики, увеличения мощности, требований УК или сложной квартиры нужен проект электроснабжения с расчетами и спецификацией.
| Документ | Когда подходит | Что получает заказчик | Когда этого мало |
|---|---|---|---|
| Рабочая схема электрики | ремонт без увеличения мощности и без отдельного согласования с УК | планы розеток, выключателей, светильников, трасс, привязки к мебели и технике | если нужно считать щит, защиту, ввод, сечения кабеля и нагрузку по группам |
| Однолинейная схема щита | сборка или проверка квартирного щита | ввод, группы, номиналы автоматов, УЗО или дифавтоматов, сечения кабеля, PE и N шины | если монтажнику нужны планы трасс, высоты розеток, привязки и спецификация материалов |
| Проект электроснабжения квартиры | новостройка, полная замена проводки, мощная техника, теплые полы, кондиционеры, несколько санузлов | пояснительную записку, расчет нагрузок, планы точек и трасс, схему щита, спецификацию оборудования | для коммерческого объекта, ИТП, ВРУ или наружных сетей нужен отдельный состав проекта |
| Проектная документация | если решения проверяет согласующая сторона, управляющая компания или технический заказчик | обоснование решений, исходные данные, расчетные решения, состав по требованиям проверяющей стороны | для монтажников часто дополнительно нужна рабочая детализация узлов и трасс |
| Рабочая документация | когда подрядчик должен выполнить монтаж по чертежам | подробные планы прокладки, привязки, марки кабелей, спецификацию, узлы и ведомость оборудования | если требуется официальная проверка проектных решений, состав уточняют под требования проверяющей стороны |
Что подготовить перед заказом проекта
Проект начинается с исходных данных. Проектировщику нужны планировка, реальные места оборудования и документы по подключению, если меняется ввод, мощность или требования к этажному щиту.
| Что передать проектировщику | Что должно быть указано | Зачем это нужно |
|---|---|---|
| План квартиры или обмерный план | размеры помещений, перегородки, дверные проемы, кухня, санузлы, лоджии | по плану привязывают розетки, выключатели, светильники, трассы и место щита |
| План мебели и оборудования | кухонный гарнитур, рабочие зоны, кровати, шкафы, телевизоры, кондиционеры, серверный шкаф, теплые полы | розетки и выводы не должны оказаться за мебелью, техникой, трубами или дверью |
| Перечень электроприемников с мощностью | название прибора, мощность в кВт, место установки, нужен ли отдельный автомат | по списку считают группы, нагрузку, сечения кабеля, УЗО и запас по щиту |
| Данные по вводу в квартиру | выделенная мощность, однофазный или трехфазный ввод, номинал вводного автомата, фото этажного и квартирного щита | проект нельзя считать отдельно от возможностей дома, стояка и этажного щита |
| Документы при увеличении мощности или новом подключении | технические условия на технологическое присоединение, договор об осуществлении технологического присоединения, акт об осуществлении технологического присоединения | эти документы задают мощность, категорию надежности, точку присоединения и условия подключения |
| Документы по границам ответственности | акт разграничения балансовой принадлежности электрических сетей, акт разграничения эксплуатационной ответственности сторон | по ним понятно, где заканчивается зона ответственности собственника, УК, сетевой или энергоснабжающей организации |
| Требования УК или ТСЖ | правила доступа к этажному щиту, требования к вводному автомату, счетчику, отключениям, штроблению и работам в общедомовом имуществе | часть решений нужно согласовать до монтажа, иначе работы могут остановить на объекте |
| Смежные инженерные разделы | водоснабжение, канализация, вентиляция, кондиционирование, слаботочные системы, пожарная сигнализация | кабельные трассы не должны конфликтовать с трубами, воздуховодами, люками и крепежом оборудования |
Перечень оборудования с нагрузками
Для расчета нужна не общая фраза «кухня и санузел», а список оборудования. Мощность уточняют по паспортам техники, но на старте можно использовать рабочие диапазоны.
| Зона | Что указать в списке | Типичные нагрузки для предварительного расчета |
|---|---|---|
| Кухня | варочная панель, духовой шкаф, посудомоечная машина, холодильник, СВЧ, вытяжка, измельчитель, розетки рабочей зоны | варочная панель 5-7,5 кВт, духовка 2,5-3,5 кВт, посудомоечная машина 1,8-2,4 кВт |
| Санузел и постирочная | стиральная и сушильная машины, бойлер, полотенцесушитель, теплый пол, зеркало с подсветкой, вентилятор | бойлер 1,5-3 кВт, стиральная машина 2-2,5 кВт, сушильная машина 2-3 кВт, теплый пол 100-200 Вт/м² |
| Климат и вентиляция | кондиционеры, приточная установка, рекуператор, увлажнитель, электрический подогрев | бытовой кондиционер часто 0,7-2,5 кВт по электрической мощности, приточные установки считают по паспорту |
| Рабочие места и слаботочка | компьютеры, мониторы, принтер, роутер, видеонаблюдение, серверный шкаф, зарядные станции | рабочее место обычно закладывают отдельной группой розеток, серверный шкаф считают по оборудованию и резерву |
Какой проект нужен под вашу квартиру
Состав проекта зависит от состояния квартиры и задач ремонта. Чем больше мощных приборов, влажных зон и встроенной техники, тем важнее заранее проверить группы, защиту и трассы.
| Ситуация | Что заложить в проект | Что проверить до монтажа | Чего избегать |
|---|---|---|---|
| Новостройка без отделки | квартирный щит с запасом модулей, отдельные линии кухни, санузлов, кондиционеров, теплого пола и слаботочки | план кухни, мебель, высоты розеток, трассы под потолком и в полу | начинать штробление без финального плана мебели и техники |
| Вторичка с заменой проводки | проверку ввода, этажного щита, старых трасс, заземления и возможности разделить группы | номинал вводного автомата, выделенную мощность, материал старых кабелей, состояние щита | оставлять старую алюминиевую проводку на варочную панель, бойлер и теплые полы |
| Квартира с кухней-гостиной | отдельные линии на кухню, рабочую зону, технику, освещение, ТВ-зону и кондиционер | места встроенной техники, острова, подсветки, вытяжки, напольных розеток | вести одну розеточную группу на всю кухню-гостиную |
| Несколько санузлов или постирочная | защиту влажных зон, отдельные линии на бойлер, стиральную и сушильную машины, теплые полы | зоны установки розеток, доступ к обслуживанию, пересечения с трубами и люками | размещать соединения и розетки без учета влажных зон и доступа |
| Квартира под аренду | простую схему групп, надежную защиту, понятные подписи линий, доступный щит | чтобы арендаторы могли отключить нужную группу без поиска по всей квартире | сложных сценариев света и оборудования, которое трудно обслуживать |
| Апартаменты или помещение с требованиями УК | состав проекта под требования управляющей компании, ввод, щит, расчет нагрузки и согласованные трассы | технические требования УК, доступ к этажному щиту, ограничения по мощности и работам | заказывать только план розеток, если УК просит расчетные решения и схему щита |
Как размер квартиры влияет на проект электрики
Количество комнат само по себе не определяет стоимость и сложность проекта. Важнее сценарии жизни: где будет кухня, сколько рабочих мест нужно, есть ли детская, постирочная, два санузла, кондиционеры, теплые полы и техника с большой мощностью. Поэтому для студии, двухкомнатной и трехкомнатной квартиры проверяют разные риски.
| Формат квартиры | Что меняется в проекте | Что проверить до начала монтажа |
|---|---|---|
| Студия или однокомнатная квартира | кухня часто находится рядом с жилой зоной, щит приходится размещать компактно, а розетки зависят от точной расстановки мебели | отдельные линии кухни, место для роутера, телевизора, рабочего стола, кондиционера и свободный доступ к щиту |
| Двухкомнатная квартира | появляются разные сценарии света, детская или кабинет, больше розеточных групп и проходных выключателей | разделение групп по комнатам, рабочие места, ночные сценарии света, кондиционер и резервные розетки возле мебели |
| Трехкомнатная квартира и больше | увеличивается количество линий, часто добавляются несколько кондиционеров, постирочная, два санузла, теплые полы и расширенная кухня | запас модулей в щите, выделенную мощность, отдельные группы влажных зон, кухни и оборудования, которое может работать одновременно |
Что проверить перед монтажом
Перед передачей проекта электрику нужно пройтись по чертежам вместе с планом мебели, кухней и перечнем оборудования. Большая часть переделок появляется из-за поздних изменений техники, мебели, кондиционеров и щита.
| Что проверить | Какой результат нужен | Что будет, если пропустить |
|---|---|---|
| План мебели и кухни | розетки, выводы техники, подсветка, выключатели и места шкафов совпадают с финальной планировкой | розетки окажутся за мебелью, в зоне фартука, за встроенной техникой или слишком далеко от прибора |
| Отдельные линии для мощной техники | варочная панель, духовка, бойлер, стиральная машина, сушильная машина, кондиционеры и теплые полы проверены отдельными группами | автоматы будут срабатывать при одновременной работе приборов, а щит придется пересобирать |
| Щит и защитные аппараты | понятны номиналы автоматов, УЗО или дифавтоматов, сечения кабелей, подписи групп и запас модулей | после сборки щита будет трудно найти линию, добавить оборудование или обслуживать защиту |
| Кабельные трассы | трассы не конфликтуют с водоснабжением, вентиляцией, кондиционерами, потолком, дверями и крепежом мебели | часть линий придется переносить после начала монтажа или отделки |
| Влажные зоны | розетки, теплые полы, бойлеры и вентиляторы проверены с учетом защиты и расположения оборудования | появятся небезопасные точки подключения и спорные решения для санузла |
Ошибки, из-за которых проект приходится переделывать
| Ошибка | К чему приводит | Как проверить до ремонта |
|---|---|---|
| Нет плана кухни и мебели | розетки попадают за шкафы, технику или выдвижные ящики | сверить план электрики с кухонной разверткой и мебельным планом |
| Мощная техника подключена к общей группе | автомат отключается при одновременной работе приборов | найти в проекте отдельные линии для варочной панели, духовки, бойлера, стиральной машины |
| Маленький щит без запаса | не хватает места для УЗО, реле, резервных автоматов и слаботочных элементов | посмотреть количество модулей и резерв в схеме щита |
| Не учтены влажные зоны | опасное расположение розеток и соединений рядом с водой | проверить защиту линий, тип фурнитуры, расстояния и доступ к отключению |
| Трассы идут без увязки с другими сетями | конфликт с водоснабжением, вентиляцией, крепежом потолка или мебели | сопоставить планы электрики, воды, вентиляции и потолков |
Электромонтаж в квартире
Монтирование возможно только после согласования всех нюансов и получения проекта, который будет соответствовать стандартам. Сначала требуется штробить стены и протянуть кабель. Далее монтируют электрощит согласно принятому проекту. Распределительные коробки и подрозетники можно ставить после выравнивания стен с использованием штукатурки.
Электромонтаж напрямую зависит от будущего ремонта. Если пол нужно поднимать, то стоит прокладывать кабель по потолку, но при высоте стяжки более 5 см возможно выполнить прокладку по полу. Когда требуется штукатурить потолок, то рекомендуется сделать разводку по стенам. В большинстве случаев используется трехпроводный кабель с однофазным подключением и пятипроводный кабель при трехфазном подключении.
Чистовая установка начинается после окончания отделочных работ. Она предполагает монтаж розеток, осветительных приборов, выключателей в квартире.
Выделенная линия для кухни
Использование выделенной линии для кухни позволяет создать автономную электросеть с большим количеством электроприборов. Если возникнут проблемы, то оставшаяся часть квартиры не будет обесточена. Требуется учитывать, что электричество, необходимое для питания бытовой техники, должно подаваться отдельно от того тока, который нужен для обеспечения освещения. Таким образом, на кухне всегда будет минимум одна рабочая розетка, даже при наличии проблем с электросетью. Но в этом случае не рекомендуется использовать разветвитель для одновременного включения нескольких бытовых приборов.
Помещения с повышенной влажностью
В ванной, санузле, постирочной и рядом с кухонной мойкой проект проверяют особенно внимательно: здесь проверяют розетки, защиту линии, место соединений, доступ к отключению и уравнивание потенциалов.
| Что проверить | Какое решение обычно закладывают | Почему это важно |
|---|---|---|
| Розетки и фурнитура | влагозащищенное исполнение, расположение вне зоны прямого попадания воды | уменьшает риск попадания влаги в контакты |
| Защита линии | УЗО или дифавтомат по расчету и требованиям зоны | отключает питание при утечке тока |
| Соединения и коробки | соединения выносят в доступные и безопасные места | их можно обслужить без вскрытия отделки и без риска намокания |
| КУП | металлические элементы подключают к системе уравнивания потенциалов, если это требуется по условиям объекта | снижает риск опасной разности потенциалов |
Расчет нагрузки электросети
Существуют специальные таблицы для расчета нагрузки электросети, которыми пользуются специалисты. Они также применяют формулы для расчета оптимальной и максимальной нагрузки, но с их помощью сложно простому человеку сделать самостоятельный расчет. Для этого можно применять таблицы с суммарной мощностью, однако важно помнить, что сведения в них являются усредненными.
Рекомендуется доверить расчеты специалистам, чтобы электросеть в квартире работала стабильно.
Нормативная документация
Проект электроснабжения квартиры проверяют с учетом требований к электроустановкам, кабельным изделиям, защите линий и помещениям с повышенной влажностью. В работе используют ПУЭ, СП 256.1325800.2016, СП 31-110-2003, ГОСТ 31565-2012 и стандарты серии ГОСТ Р 50571.
| Документ | Что помогает проверить |
|---|---|
| ПУЭ | общие правила устройства электроустановок, защиту, щиты, группы и требования безопасности |
| СП 256.1325800.2016 | проектирование электроустановок жилых и общественных зданий |
| СП 31-110-2003 | электроустановки жилых и общественных зданий, расчетные решения и требования к сетям |
| ГОСТ 31565-2012 | требования пожарной безопасности к кабельным изделиям |
| ГОСТ Р 50571 | электроустановки низковольтные, защитные меры и специальные помещения |
Пример выполненного проекта электроснабжения в квартире
Пример показывает, как выглядит комплект чертежей: состав проекта, однолинейная схема, план сетей и спецификация. Такой файл удобно открыть перед заказом проекта, чтобы понимать, какие листы и решения должны быть в рабочем комплекте.
Скачать пример проекта электроснабжения PDF
Предварительный расчет стоимости проекта электроснабжения можно посмотреть в разделе Стоимость проектирования.
Вопросы и ответы
Нужен ли проект электроснабжения квартиры, если меняют только розетки?
Если точки остаются на прежних местах, щит и нагрузка не меняются, иногда достаточно рабочей схемы для монтажника. Проект нужен, когда меняется щит, добавляются отдельные линии, мощная техника, теплые полы, кондиционеры или новая планировка.
Чем проект отличается от схемы розеток?
Схема розеток показывает расположение точек. Проект электроснабжения включает группы, щит, защиту, кабельные трассы, расчет нагрузки, сечения кабелей и спецификацию материалов.
Когда нужна отдельная однолинейная схема?
Однолинейная схема нужна для сборки и проверки щита: в ней показывают ввод, группы, автоматы, УЗО или дифавтоматы, номиналы и сечения кабеля. Если монтаж идет по всей квартире, к ней добавляют планы розеток, освещения и трасс.
Какие линии лучше делать отдельными?
Обычно отдельно проверяют варочную панель, духовой шкаф, бойлер, стиральную и сушильную машины, теплый пол, кондиционеры, холодильник, влажные зоны и слаботочные системы. Финальная схема зависит от мощности техники и вводных данных по квартире.
Нужен ли проект для управляющей компании?
УК может запросить решения по вводу, щиту, нагрузке и границе ответственности, особенно если меняется ввод, щит или увеличивается нагрузка. Перед ремонтом стоит уточнить требования УК и получить данные по выделенной мощности.
Как понять, хватит ли мощности на квартиру?
Сравнивают выделенную мощность, количество фаз, вводной автомат и список техники. Если одновременно работают варочная панель, духовка, бойлер, теплые полы и кондиционеры, проектировщик проверяет режимы работы и при необходимости предлагает разделение групп или реле приоритета.
Когда нужно увеличивать электрическую мощность в квартире?
Обычно вопрос возникает при полной замене электрики, установке электрической варочной панели, бойлера, теплых полов, нескольких кондиционеров, сушильной машины или мощной вентиляции. Сначала проверяют выделенный лимит, вводной автомат и список техники. Если расчет показывает перегрузку при обычных сценариях работы, рассматривают увеличение мощности или схему с реле приоритета.
Можно ли сделать проект электрики самостоятельно?
Самостоятельно можно подготовить план мебели, список техники и пожелания по розеткам. Расчет щита, защитных аппаратов, сечений кабеля, выделенной мощности и влажных зон лучше выполнять как проектную работу: ошибка в этих решениях влияет на безопасность и стоимость переделок.
Полезные страницы по смежным инженерным разделам
Связанные материалы
- Проект водоснабжения квартиры
- Пожарная сигнализация в квартире
- План БТИ на квартиру
- Стоимость проектирования в Санкт-Петербурге
Рассчитать проект электроснабжения квартиры
Пришлите план квартиры и список техники. Мы проверим нагрузку, состав групп, щит и подскажем ориентир по стоимости проекта.
