Разрабатываем проект вентиляции бассейна в Санкт-Петербурге и Ленинградской области: для частных бассейнов в домах и коттеджах, бассейнов при фитнес-клубах, гостиницах и СПА, спортивных и детских бассейнов. Мы считаем влаговыделения с поверхности воды, подбираем приточно-вытяжную установку с рекуперацией или осушитель, раскладываем подачу сухого тёплого воздуха вдоль окон и выпускаем раздел ОВ для монтажа. В результате в зале нет тумана и запаха хлора, окна остаются сухими, стены и кровля не мокнут. Стоимость проекта от 35 000 ₽ для частного бассейна, для общественных от 160 ₽/м², срок от 7 рабочих дней.
Частные бассейны, СПА-зоны, бассейны фитнес-клубов и гостиниц, спортивные и детские бассейны
Расчёт влаговыделений и воздухообмена, планы и схемы систем, подбор установки или осушителя, автоматику
от 35 000 ₽ или от 160 ₽/м², от 7 рабочих дней в зависимости от площади
11 лет на рынке, 172 проекта, свидетельство СРО на инженерные системы
Цены и сроки Связаться с проектировщиком
Коротко: вода в бассейне постоянно испаряется, и эту влагу нужно убрать из воздуха раньше, чем она осядет на окнах и стенах. Проект показывает, сколько влаги выделяется, какой установкой её удалить и куда подать сухой воздух. Для оценки пришлите план помещения, размеры чаши и температуру воды.
Зачем бассейну отдельная вентиляция
Вода в чаше испаряется круглые сутки: чем теплее вода, суше воздух и чем больше людей плавает, тем сильнее. Вся эта влага попадает в воздух зала, и обычная вентиляция жилого дома или спортзала её не удаляет. Поэтому СП 310.1325800.2017 требует делать для зала ванны отдельную приточную и вытяжную систему. Если влагу не удалять, начинаются проблемы:
| Что происходит | Причина | Чем решаем в проекте |
|---|---|---|
| Запотевают окна и витражи, с них течёт вода | стекло холоднее точки росы влажного воздуха | подача сухого тёплого воздуха снизу вдоль остекления |
| Мокнут стены и потолок, появляется плесень | влага конденсируется в холодных местах и внутри конструкций | расчёт влагоудаления, пароизоляция, небольшое разрежение в зале |
| Ржавеют металлоконструкции и оборудование | влажный воздух с хлорсодержащими испарениями | коррозионностойкие воздуховоды и оборудование в исполнении для бассейнов |
| Тяжело дышать, пахнет хлором | недостаток свежего воздуха над водой | нормативный приток наружного воздуха и вытяжка из верхней зоны |
| Влажный воздух уходит в дом | в бассейне давление выше, чем в соседних комнатах | вытяжка больше притока, двери и переходы с уплотнением |
| Огромные счета за отопление | тёплый влажный воздух просто выбрасывают на улицу | рекуперация тепла, осушение с тепловым насосом, режимы день и ночь |
Стоимость и сроки проекта вентиляции бассейна
Цена зависит от площади помещения и зеркала воды, от того, есть ли рядом СПА-зона с саунами и душевыми, и от выбранной схемы: осушитель, приточно-вытяжная установка или их сочетание. В таблице ориентиры для рабочей документации при полном комплекте исходных данных. Точную сумму и срок называем после того, как изучим план и задание на бассейн.
| Бассейн и площадь помещения | Что входит в проект | Стоимость и срок |
|---|---|---|
| до 60 м² частный бассейн в доме, зеркало воды до 30 м² |
расчёт влаговыделений, подбор осушителя или компактной установки, подача воздуха к окнам, вытяжка, план и спецификация | от 35 000 ₽ 7–10 рабочих дней |
| 60–150 м² частный бассейн с зоной отдыха, бассейн с сауной и душевыми |
то же и отдельная вытяжка из сауны и душевых, рекуперация тепла, аксонометрические схемы, автоматика с датчиками влажности | от 55 000 ₽ 10–14 рабочих дней |
| 150–500 м² бассейн фитнес-клуба, гостиницы, СПА-центра |
то же и приточно-вытяжная установка для бассейнов, режимы работы днём и ночью, увязка с отоплением и водоподготовкой | от 250 ₽/м² 15–20 рабочих дней |
| 500–1500 м² спортивный или детский бассейн, бассейн при школе |
то же и вентиляция трибун, раздевалок и технических помещений, противодымная вентиляция по заданию | от 200 ₽/м² 20–30 рабочих дней |
| более 1500 м² спорткомплекс с несколькими ваннами, аквапарк |
полный раздел ОВ по зонам, несколько установок, диспетчеризация | по расчёту, от 160 ₽/м² от 30 рабочих дней |
Дополнительные работы, которые часто нужны вместе с проектом вентиляции:
| Работа | Стоимость | Срок |
|---|---|---|
| Выезд инженера и обмеры помещения | обсуждаем индивидуально | 1–2 рабочих дня |
| Расчёт влаговыделений и подбор осушителя без полного проекта | от 15 000 ₽ | 2–3 рабочих дня |
| Проект отопления помещения бассейна и обходных дорожек | от 250 ₽/м² | вместе с проектом вентиляции |
| Обследование бассейна, где запотевают окна или мокнут стены | от 25 000 ₽ | 3–7 рабочих дней |
| Проверка готового проекта вентиляции | от 120 ₽/м² | 3–5 рабочих дней |
| Авторский надзор | от 15 000 ₽ за выезд | по графику монтажа |
| Исполнительная документация | от 40 000 ₽ | 5–10 рабочих дней |
Проект помогает сэкономить на эксплуатации. Если установку подобрать «на глаз», она либо не справится с влагой, либо будет круглый год гонять и греть лишний воздух. Мы считаем влаговыделения для разных режимов: днём, когда в воде люди, и ночью, когда бассейн накрыт или пустует. Ночью установка переходит в экономичный режим с меньшим расходом, так рекомендует и СП 310.
Что входит в проект вентиляции бассейна
Проект выполняем в составе раздела ОВ по ГОСТ 21.602-2016. Для частного дома это рабочие чертежи для монтажников, для общественного бассейна раздел проектной документации и рабочая документация.
| Документ | Состав |
|---|---|
| Общие данные | расчётные параметры воздуха и воды, перечень систем, характеристики установок, нормативные документы |
| Расчёт влаговыделений и воздухообмена | испарение с зеркала воды в разных режимах, расход наружного воздуха, баланс притока и вытяжки |
| Планы систем | трассы воздуховодов, решётки подачи у окон, вытяжка из верхней зоны, установки, места забора и выброса воздуха |
| Аксонометрические схемы | сечения воздуховодов, расходы на участках, клапаны, уклоны и отвод конденсата |
| Узлы и спецификация | проходы через стены и кровлю, крепления, материалы с защитой от коррозии, перечень оборудования |
| Автоматика | управление по датчикам влажности и температуры, режимы день и ночь, защита калорифера от замерзания |
Требования и нормы к вентиляции бассейнов
В проекте мы опираемся на действующие документы и отраслевые рекомендации:
- СП 310.1325800.2017 «Бассейны для плавания. Правила проектирования» (с изменениями). Раздел 10.2 и приложение Г задают микроклимат зала, воздухообмен, отдельные системы для зала ванны, хлораторной и технических помещений, а также рекомендуют установки с рекуперацией и двумя режимами работы: рабочим и нерабочим.
- Р НП «АВОК» 7.5-2020 «Обеспечение микроклимата и энергосбережение в крытых плавательных бассейнах. Нормы проектирования». По этой методике считаем испарение с поверхности воды и выбираем схему воздухообмена.
- СП 60.13330.2020. Общие требования к вентиляции: баланс притока и вытяжки, размещение воздухозаборов и выбросов, воздуховоды.
- СанПиН 2.1.3678-20. Санитарные требования к общественным бассейнам. По ним принимают расчётную температуру воды, на неё ссылается СП 310. Для частного бассейна документ необязателен.
- СП 7.13130.2013. Противопожарные требования: огнезадерживающие клапаны, отключение вентиляции при пожаре, противодымная вентиляция в общественных зданиях.
Основные параметры микроклимата по СП 310.1325800.2017, которые мы закладываем в расчёт:
| Параметр | Значение по СП 310 | Почему это важно |
|---|---|---|
| Температура воздуха в зале ванны | на 1–2 °C выше температуры воды (прил. Г) | при более холодном воздухе вода испаряется сильнее, а после купания человек мёрзнет |
| Относительная влажность в зале ванны | 50–65%, влагосодержание не более 17 г/кг (п. 10.2.3) | выше растёт риск конденсата, ниже сильнее испаряется вода и растут расходы на её подогрев |
| Подвижность воздуха | в зале ванны не более 0,2 м/с, в зале подготовительных занятий не более 0,5 м/с (п. 10.2.2) | сквозняк над водой охлаждает мокрую кожу и усиливает испарение |
| Наружный воздух | не менее 80 м³/ч на одного занимающегося и не менее 20 м³/ч на одного зрителя (прил. Г) | удаляет хлорсодержащие испарения и углекислый газ |
| Расчёт стен, окон и покрытия | влажность 67%, температура на 1–2 °C выше воды (п. 10.2.4) | по этим параметрам проверяем, не будет ли конденсата на ограждениях |
| Раздевальные и душевые | температура воздуха 24–26 °C (прил. Г) | рядом с залом не должно быть холодно после купания |
Кроме цифр, СП 310 требует механическую приточно-вытяжную вентиляцию во всех помещениях бассейна и рекомендует ставить отопительные приборы под окнами и у наружных стен, а для зала ванны использовать воздушное отопление с тёплым полом в качестве резервного. В зале мы также держим давление немного ниже, чем в соседних помещениях, чтобы влажный воздух не уходил в дом, раздевалки и коридоры.
Как рассчитать вентиляцию бассейна
Расчёт начинаем с воды. Количество испаряющейся влаги зависит от площади зеркала, температуры воды и воздуха, влажности в зале и от того, насколько активно в бассейне плавают. Спокойная вода частного бассейна испаряет в несколько раз меньше, чем аквапарк с горками и противотоком.
- Влаговыделения. Считаем испарение с зеркала воды, мокрых обходных дорожек и от людей для рабочего режима и для ночного, когда бассейн пустует или накрыт.
- Расход воздуха на осушение. Определяем, сколько сухого воздуха нужно подать, чтобы удалить эту влагу и удержать влажность в пределах 50–65%.
- Норма наружного воздуха. Проверяем, что свежего воздуха хватает людям. Для частного бассейна это небольшой расход, для общественного он часто становится определяющим.
- Тепловой баланс. Считаем потери через окна и стены, нагрев приточного воздуха и то, сколько тепла можно вернуть рекуперацией.
Наибольший из расходов определяет размер установки. Затем проверяем летний режим: в тёплую влажную погоду осушить зал наружным воздухом нельзя, и нужен осушитель или установка с охлаждением.
Для бассейна воздухообмен считают по влаге, а не по объёму помещения. Зал с высоким потолком и небольшой чашей может потребовать меньше воздуха, чем низкое помещение с тёплой водой и гидромассажем. Кратность «с запасом» даёт шумную установку, сквозняк над водой и лишние расходы на подогрев.
Какую систему выбрать: осушитель, приточная установка или их сочетание
| Схема | Как работает | Где подходит |
|---|---|---|
| Осушитель воздуха и отдельная вытяжка | осушитель забирает влагу из воздуха зала, свежий воздух подаёт вентиляция, вытяжка из зала работает отдельно | небольшие частные бассейны, если расчёт подтверждает, что осушитель справляется |

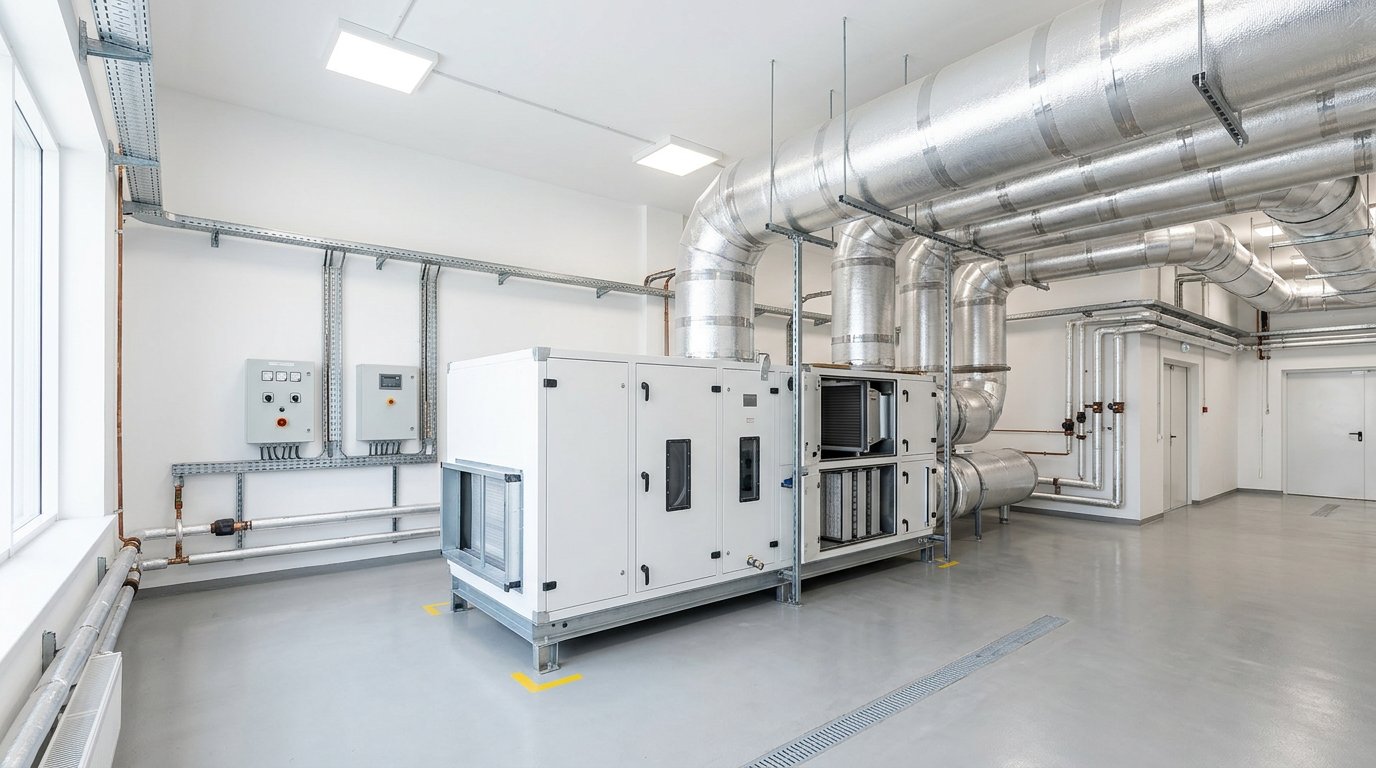

| Приточно-вытяжная установка с рекуперацией | влажный воздух удаляется, сухой наружный подаётся, тепло возвращается в приток | частные бассейны побольше, СПА-зоны, бассейны в гостиницах |
| Установка для бассейнов с тепловым насосом | осушает воздух и возвращает тепло конденсации в приток или в воду бассейна | бассейны фитнес-клубов и общественные, где важна экономия тепла |
| Установка и отдельный осушитель | установка работает на наружном воздухе, осушитель включается в тёплую влажную погоду | объекты, где летом наружного воздуха недостаточно для осушения |
Подробно про типы осушителей, расчёт влагосъёма и отвод конденсата мы рассказали в статье «Осушение воздуха в системах вентиляции». Здесь остановимся на том, что относится именно к бассейну.
Как раздавать воздух в зале бассейна

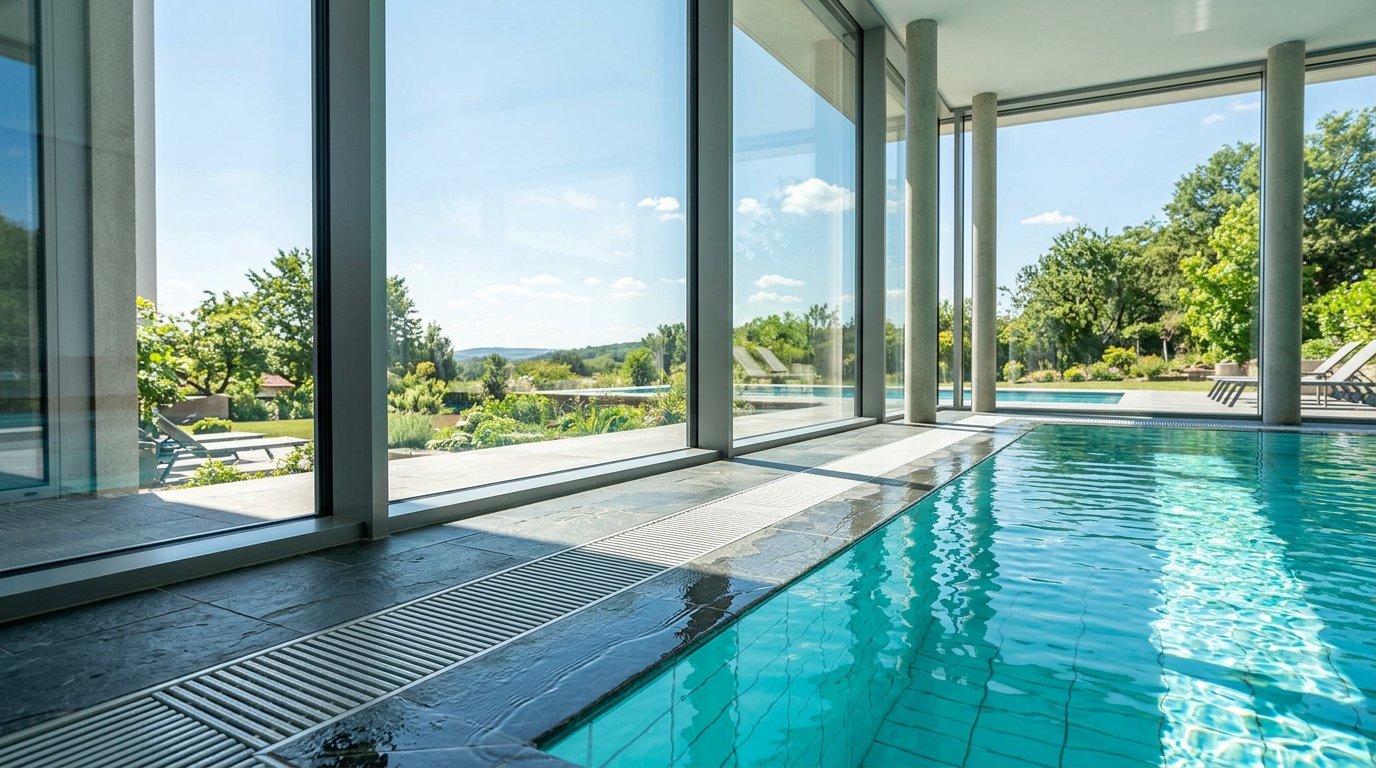

- Подача снизу вдоль окон. Сухой тёплый воздух подаём через напольные или низкие настенные решётки под остеклением. Он обдувает стекло и не даёт ему запотевать.
- Вытяжка из верхней зоны. Тёплый влажный воздух поднимается под потолок, поэтому забираем его сверху, над чашей.
- Без сквозняков над водой. Струи не направляем на воду и обходные дорожки, подвижность воздуха в зале ванны держим не выше 0,2 м/с, как требует СП 310.
- Воздуховоды в тёплой зоне. Трассы прокладываем внутри утеплённого контура, а участки в холодных местах утепляем, чтобы в них не выпадал конденсат.
- Материалы с защитой от коррозии. Воздуховоды, решётки и крепления подбираем для влажной среды с хлорсодержащими испарениями.

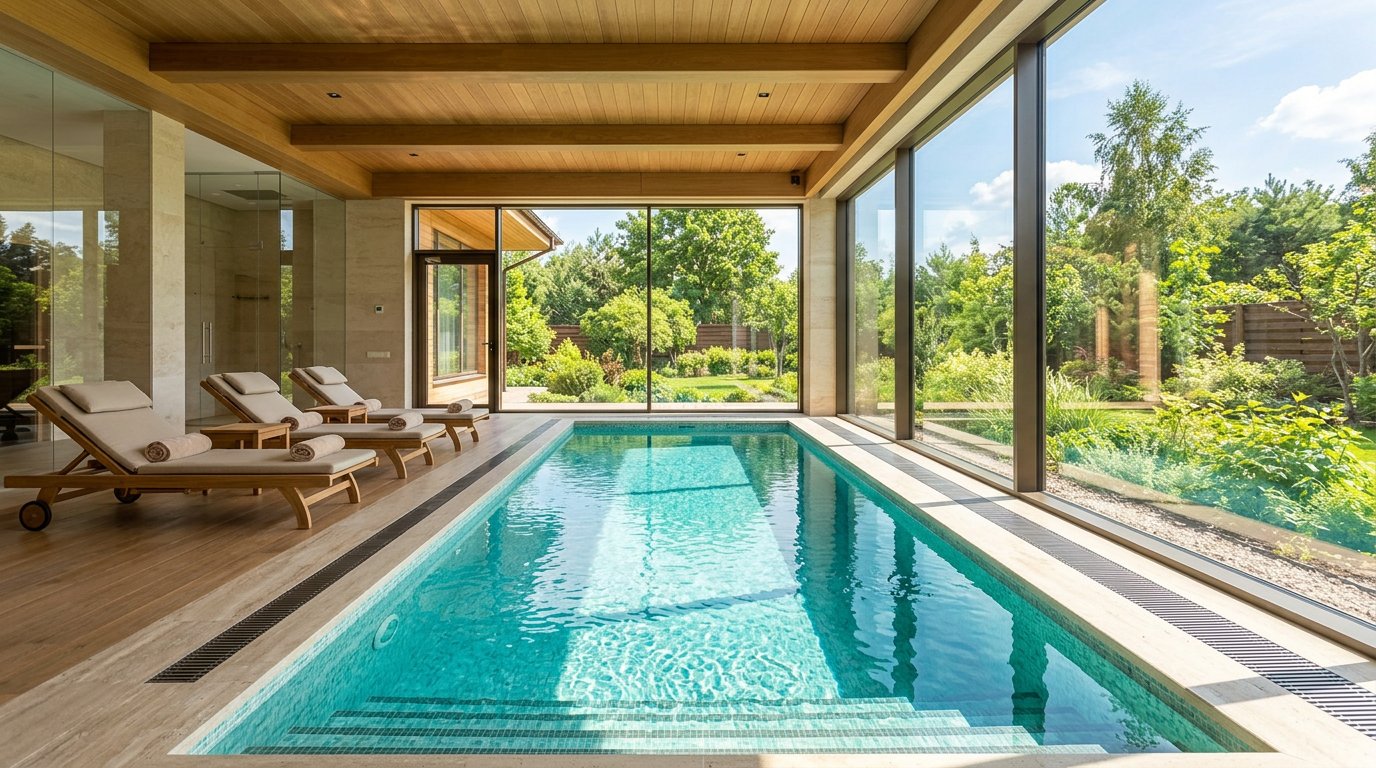

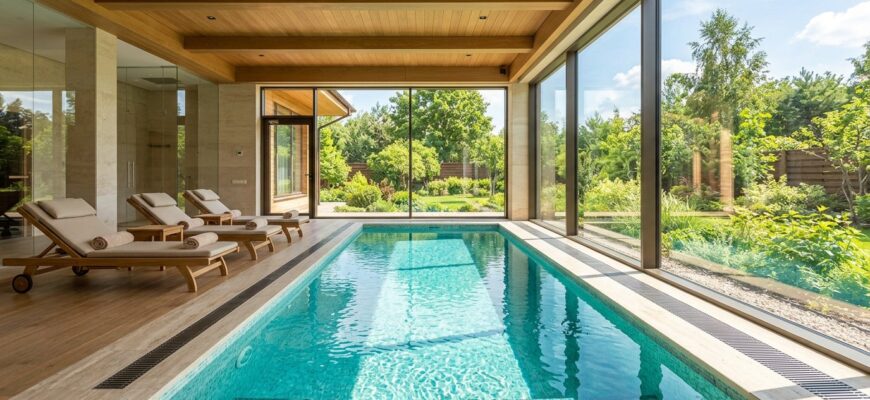

Частный бассейн в доме
Для бассейна в коттедже важно с самого начала выделить ему отдельную систему. Если подключить зал к общей вентиляции дома, влажный воздух разойдётся по комнатам. В проекте частного бассейна мы обычно закладываем:
- отдельную вытяжку из зала бассейна с небольшим разрежением относительно дома;
- осушитель или компактную установку с рекуперацией в техническом помещении или на чердаке в утеплённом контуре;
- подачу воздуха под панорамные окна, если они есть;
- отдельную вытяжку из сауны, хамама и душевых;
- ночной режим с пониженным расходом, если чаша накрывается.
Если вентиляцию проектируем для всего дома, бассейн увязываем с остальными системами. Подробнее на странице проектирования вентиляции частного дома.

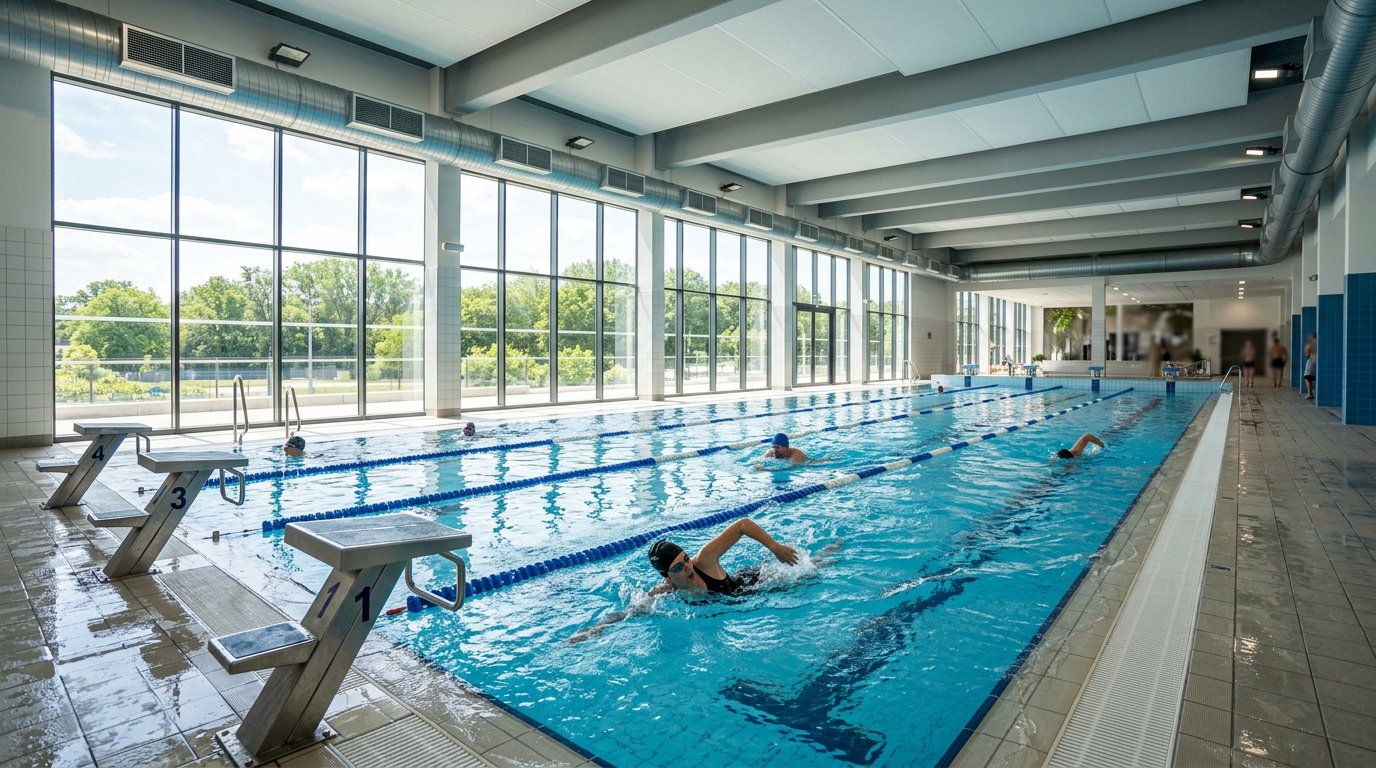

Общественный и спортивный бассейн
В бассейнах фитнес-клубов, гостиниц, школ и спорткомплексов людей больше, вода активнее, а требований к документации больше. Кроме зала отдельно проектируем вентиляцию раздевалок, душевых, помещений водоподготовки и хлораторной, трибун. Такие проекты мы выполняем в составе раздела ОВ здания, пример комплексного проекта смотрите в статье «Проект спортивного центра».
Отопление и вентиляция бассейна вместе
Вентиляцию и отопление бассейна считаем одним расчётом. Приточный воздух подаётся тёплым, поэтому часть теплопотерь зала закрывает сама вентиляция. Радиаторы и конвекторы под окнами дополнительно греют стекло, а тёплый пол на обходных дорожках сушит их и снижает испарение. Если бассейн в доме, проверяем, хватит ли мощности котла на подогрев воды, воздуха и отопление одновременно.
Исходные данные для проекта
Чем полнее данные на старте, тем точнее расчёт. Подготовьте:
- план помещения бассейна с высотой потолков, окнами и дверями. Если плана нет, выполняем обмеры;
- размеры чаши и площадь зеркала воды, наличие гидромассажа, противотока, горок;
- температуру воды и желаемую температуру воздуха;
- сколько людей плавает одновременно и режим работы бассейна;
- есть ли рядом сауна, хамам, душевые и зона отдыха;
- место для установки и возможность вывести воздуховоды наружу;
- данные об отоплении и электрической мощности.
Как мы работаем над проектом
- Вы присылаете план и данные о бассейне, мы называем стоимость и срок.
- Подписываем договор. Если плана нет, инженер выезжает на обмеры.
- Считаем влаговыделения и тепловой баланс, выбираем схему: осушитель, установка или их сочетание.
- Согласуем с вами место установки и расположение решёток, увязываем с дизайном зала.
- Выпускаем рабочие чертежи, спецификацию и схему автоматики.
- Отвечаем на вопросы монтажников и по договору выезжаем на авторский надзор.
Типичные ошибки в вентиляции бассейнов
Эти проблемы мы видим, когда нас зовут в уже построенный бассейн:
- зал подключили к общей вентиляции дома, и влажность разошлась по комнатам;
- поставили бытовой осушитель без расчёта, он не справляется, и окна текут каждый вечер;
- приток подают сверху, а под окнами решёток нет, поэтому стекло холодное и мокрое;
- воздуховоды проложили в холодном чердаке без утепления, в них скапливается конденсат;
- не предусмотрели ночной режим, и установка круглые сутки греет лишний воздух;
- обычная сталь и крепёж ржавеют через пару сезонов.
Подробнее о вентиляции других объектов читайте в статьях «Проектирование вентиляции» и «Осушение воздуха в системах вентиляции». Вентиляцию других объектов разбираем в статьях «Проект вентиляции ресторана» и «Проект вентиляции склада».
Нужен проект вентиляции бассейна?
Разработаем вентиляцию, осушение и отопление бассейна для частного дома, СПА или спортивного объекта. Для предварительной оценки пришлите план помещения, размеры чаши и температуру воды. Консультация бесплатная, стоимость выезда на объект обсуждаем индивидуально.
Вопросы и ответы
Сколько стоит проект вентиляции бассейна?
Для частного бассейна до 60 м² от 35 000 ₽, для бассейна с сауной и зоной отдыха от 55 000 ₽, для бассейнов фитнес-клубов и гостиниц от 250 ₽/м². Цена зависит от площади, схемы осушения и наличия СПА-зоны.
Сколько времени занимает проект?
От 7 рабочих дней для частного бассейна до 20–30 рабочих дней для спортивного. Срок считаем с момента, когда есть план, размеры чаши и температура воды.
Хватит ли одного осушителя для частного бассейна?
Для небольшой чаши осушитель может справиться, если это подтверждает расчёт влаговыделений. Свежий воздух при этом всё равно нужен, а для бассейна побольше или с панорамными окнами обычно ставят приточно-вытяжную установку с рекуперацией.
Какая влажность должна быть в бассейне?
По СП 310.1325800.2017 в зале ванны принимают 50–65%, влагосодержание воздуха не более 17 г/кг. При более высокой влажности растёт риск конденсата, при более низкой вода испаряется сильнее и растут расходы на её подогрев.
Почему запотевают окна в бассейне?
Стекло холоднее точки росы влажного воздуха. Помогает подача сухого тёплого воздуха снизу вдоль окон и правильный расчёт влагоудаления.
Можно ли подключить бассейн к общей вентиляции дома?
Не стоит. Влажный воздух разойдётся по комнатам. Залу бассейна нужна отдельная вытяжка с небольшим разрежением относительно дома.
Какая температура воздуха нужна в бассейне?
По СП 310.1325800.2017 на 1–2 °C выше температуры воды в ванне. Так вода испаряется меньше, а человеку после купания не холодно.
Нужна ли рекуперация в вентиляции бассейна?
Да, почти всегда. Воздух из зала тёплый, и без рекуперации тепло уходит на улицу. Установки с тепловым насосом дополнительно возвращают тепло конденсации.
Какие материалы использовать для воздуховодов?
Материалы, стойкие к влаге и хлорсодержащим испарениям: оцинковку с защитным покрытием, нержавеющую сталь или пластик там, где это допустимо по пожарным требованиям.
Можно ли исправить вентиляцию в уже построенном бассейне?
Да. Обследуем зал, найдём причину конденсата или сырости и выпустим проект изменений: чаще всего добавляется подача воздуха к окнам и меняется оборудование.
