Разрабатываем проект вентиляции складов в Санкт-Петербурге и Ленинградской области: общетоварных и стеллажных складов, логистических комплексов, складов продуктов, холодильных и фармацевтических складов, складских помещений при производстве. Мы считаем воздухообмен по зонам приёмки, хранения, комплектации и отгрузки, учитываем высоту стеллажей, ворота, зарядную погрузчиков и офисный блок, подбираем установки и выпускаем раздел ОВ с противодымной вентиляцией. В результате товар хранится при нужной температуре и влажности, а склад проходит проверку пожарного надзора. Стоимость проекта от 35 000 ₽ за склад до 300 м², для больших площадей от 70 ₽/м², срок от 5 рабочих дней.
Склады, логистические комплексы, холодильные и фармацевтические склады, складские помещения производств
Расчёт воздухообмена, планы и схемы систем, дымоудаление и подпор, спецификацию оборудования
от 35 000 ₽ или от 70 ₽/м², от 5 рабочих дней в зависимости от площади
11 лет на рынке, 172 проекта, свидетельство СРО на инженерные системы
Цены и сроки Связаться с проектировщиком
Коротко: проект вентиляции склада показывает, сколько свежего воздуха нужно подать в помещение, откуда удалить тёплый и влажный воздух и как выпустить дым при пожаре. На складе главное сохранить товар и дать людям нормальные условия там, где они работают. Для оценки пришлите план склада и расскажите, что и как вы храните.
Зачем складу вентиляция и какие задачи она решает
Склад кажется простым помещением: большой объём, мало людей, стеллажи. При этом без вентиляции на нём появляется конденсат на кровле и металлоконструкциях, товар в картоне набирает влагу, летом под кровлей скапливается жара, а у ворот зимой стоит холод. Зоны склада работают по-разному, поэтому воздухообмен мы считаем для каждой отдельно.
| Зона склада | Что должна делать вентиляция | Что учитываем в проекте |
|---|---|---|
| Зона хранения | поддерживать температуру и влажность для товара, не давать застаиваться воздуху между стеллажами | тип товара, высоту хранения, тепловыделения кровли летом, влагу от упаковки |
| Зона приёмки и отгрузки | компенсировать холодный воздух от ворот, удалить выхлоп автомобилей и погрузчиков | число и размер ворот, время их открывания, герметизаторы, воздушно-тепловые завесы |
| Зона комплектации | дать свежий воздух постоянным рабочим местам | число работников, норму наружного воздуха на человека, скорость воздуха в рабочей зоне |
| Зарядная погрузчиков | удалить водород и пары электролита при зарядке аккумуляторов | отдельную вытяжку из верхней зоны, взрывозащищённое исполнение, аварийную вентиляцию |
| Офисный и бытовой блок | обеспечить комфорт сотрудников, убрать запахи из санузлов и душевых | отдельные приточно-вытяжные системы, кондиционирование, шум |
| Пути эвакуации и лестницы | не пустить дым при пожаре | дымоудаление, подпор воздуха, огнезадерживающие клапаны |
Стоимость и сроки проекта вентиляции склада
Складские помещения большие и простые по планировке, поэтому цена за квадратный метр у них ниже, чем у офисов и магазинов, и уменьшается с ростом площади. Стоимость растёт, если нужны дымоудаление, зарядная погрузчиков, холодильные камеры или отдельные климатические зоны. В таблице ориентиры для рабочей документации при полном комплекте исходных данных. Точную сумму называем после того, как изучим план склада и требования к хранению.
| Площадь и тип склада | Что входит в проект | Стоимость и срок |
|---|---|---|
| до 300 м² склад при магазине, небольшой склад в аренде |
расчёт воздухообмена, приточно-вытяжная система, вытяжка из санузла, план и спецификация | от 35 000 ₽ 5–7 рабочих дней |
| 300–1000 м² склад с офисом, склад интернет-магазина |
расчёт по зонам, приток и вытяжка склада, отдельные системы офиса и бытовых помещений, аксонометрические схемы, узлы | от 110 ₽/м², от 45 000 ₽ 7–10 рабочих дней |
| 1000–3000 м² общетоварный склад, склад с зоной комплектации |
то же и воздушно-тепловые завесы на ворота, вытяжка из зарядной, противопожарные клапаны, автоматика | от 90 ₽/м² 10–15 рабочих дней |
| 3000–10 000 м² логистический комплекс, стеллажный склад |
то же и дымоудаление через кровлю, подпор воздуха, высотная раздача воздуха, увязка с отоплением | от 70 ₽/м² 15–25 рабочих дней |
| более 10 000 м² распределительный центр, складской комплекс из нескольких корпусов |
полный раздел ОВ по корпусам, противодымная вентиляция, венткамеры, диспетчеризация | по расчёту, от 50 ₽/м² от 25 рабочих дней |
| любая площадь холодильный, фармацевтический, продуктовый склад |
то же и климатические зоны с поддержанием температуры и влажности, увязка с холодильными камерами | от 150 ₽/м² срок по объёму работ |
Дополнительные работы, которые часто нужны вместе с проектом вентиляции:
| Работа | Стоимость | Срок |
|---|---|---|
| Выезд инженера и обмеры склада | обсуждаем индивидуально | 1–3 рабочих дня |
| Проект дымоудаления и подпора воздуха отдельно | от 45 ₽/м² | 7–15 рабочих дней |
| Проект отопления склада | от 50 ₽/м² | вместе с проектом вентиляции |
| Расчёт вентиляции зарядной погрузчиков | от 15 000 ₽ | 2–3 рабочих дня |
| Обследование существующей вентиляции и заключение | от 25 000 ₽ | 5–7 рабочих дней |
| Проверка готового проекта вентиляции | от 40 ₽/м² | 3–7 рабочих дней |
| Авторский надзор | от 15 000 ₽ за выезд | по графику монтажа |
| Исполнительная документация | от 40 000 ₽ | 5–10 рабочих дней |
Во сколько обойдётся сама система, видно ещё до проекта. Ниже ориентиры монтажных компаний Санкт-Петербурга на оборудование и монтаж. Это рыночные цены подрядчиков, их мы приводим для планирования бюджета.
| Позиция | Ориентир по рынку СПб |
|---|---|
| Монтаж приточно-вытяжной вентиляции склада | от 1 200 ₽/м² |
| Монтаж системы дымоудаления | от 450 ₽/м² |
| Приточно-вытяжная установка с рекуперацией | от 350 000 ₽ за установку |
| Тканевые воздухораспределители для высотных складов | от 2 500 ₽ за погонный метр |
| Пусконаладка системы вентиляции | от 45 000 ₽ |
| Автоматизация и диспетчеризация | от 120 000 ₽ |
Проект помогает не переплатить за оборудование. Для склада легко заложить «с запасом» кратность, взятую для производства, и получить установку в два раза больше нужной. Мы считаем расход по фактическим тепловыделениям, влаге и работникам, а для больших объёмов сравниваем механическую систему с крышными вентиляторами и естественным притоком.
Что входит в проект вентиляции склада
Проект выполняем в составе раздела ОВ по ГОСТ 21.602-2016. Для нового строительства или реконструкции готовим раздел проектной документации, для ремонта и переоборудования арендованного склада выпускаем рабочие чертежи.
| Документ | Состав |
|---|---|
| Общие данные | расчётные параметры воздуха, перечень систем, характеристика установок, перечень нормативных документов |
| Расчёт воздухообмена | расходы по зонам склада, баланс притока и вытяжки, расчёт по теплоизбыткам, влаге и вредным веществам |
| Планы систем | трассы воздуховодов, установки, крышные вентиляторы, решётки и распределители, места забора и выброса воздуха |
| Аксонометрические схемы | сечения воздуховодов, расходы на участках, регулирующие и противопожарные клапаны |
| Противодымная вентиляция | расчёт дымоудаления и подпора, клапаны и вентиляторы дымоудаления, компенсирующий приток |
| Узлы и спецификация | крепление к фермам и колоннам, проходы через кровлю и стены, перечень оборудования и материалов |
| Автоматика | управление установками и завесами, защита калорифера от замерзания, отключение вентиляции и пуск дымоудаления при пожаре |
Требования и нормы к вентиляции складских помещений
Отдельного свода правил для вентиляции складов нет. Требования собраны в общих документах, а условия хранения конкретного товара задают отраслевые правила. В проекте мы опираемся на действующие редакции:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». По нему считаем воздухообмен, баланс притока и вытяжки, размещаем воздухозаборы и выбросы, проектируем аварийную вентиляцию.
- СП 7.13130.2013 «Противопожарные требования». Задаёт, когда складу нужно дымоудаление и подпор воздуха, где ставить огнезадерживающие клапаны и как отключать общеобменную вентиляцию при пожаре.
- Категория склада по взрывопожарной опасности. От категории А, Б, В1–В4, Г или Д зависят требования к дымоудалению, исполнению вентиляторов и аварийной вентиляции. Категорию определяют по СП 12.13130 до начала проектирования вентиляции.
- СанПиН 1.2.3685-21. Задаёт допустимую температуру и скорость воздуха на рабочих местах. Это важно для зон приёмки, комплектации и отгрузки, где постоянно работают люди.
- Правила хранения товара. Для лекарств действуют правила надлежащей практики хранения, для продуктов требования изготовителя и санитарные правила. Они задают диапазоны температуры и влажности, которые должна поддерживать система.
- Правила противопожарного режима (ПП РФ № 1479). Требуют регулярно проверять огнезадерживающие клапаны и системы противодымной вентиляции и очищать воздуховоды от горючих отложений.
Как рассчитать вентиляцию склада
Кратность воздухообмена для склада часто берут из таблиц, но в большом помещении она даёт ошибку в разы. Склад площадью 5 000 м² с потолком 12 м имеет объём 60 000 м³: при кратности 1 это 60 000 м³/ч приточного воздуха, который зимой нужно нагреть. Поэтому мы считаем расход по тому, что действительно нужно удалить.
- По людям. Для постоянных рабочих мест подаём норму наружного воздуха на человека. На складе с десятью работниками в смене это небольшой расход.
- По теплоизбыткам. Летом кровля и стены нагреваются, работают освещение, погрузчики и зарядные станции. Если товар чувствителен к жаре, считаем, сколько воздуха нужно, чтобы удержать температуру.
- По влаге. Влагу приносят открытые ворота, упаковка, продукты. Для складов бумаги, мебели, электроники и продуктов расход часто определяет именно влажность.
- По вредным веществам. Выхлоп газовых и дизельных погрузчиков, испарения от лакокрасочной продукции и химии, водород из зарядной считаем отдельно и удаляем там, где они выделяются.
Из этих расчётов берём наибольший расход для каждой зоны. Итог сравниваем с нормативной кратностью для данного типа помещения и получаем размер установок, мощность нагревателей и сечения воздуховодов.
| Тип склада | Ориентир по воздухообмену | Что определяет расчёт |
|---|---|---|
| Непродовольственные товары без вредностей | около 1 обмена в час на вытяжку | люди в зоне комплектации, теплоизбытки летом |
| Продовольственные товары | около 1 обмена в час, по расчёту выше | температура и влажность хранения, запахи |
| Экспедиция, зона отгрузки | около 2 обменов в час | открытые ворота, выхлоп автомобилей и погрузчиков |
| Склад лакокрасочной продукции и химии | по расчёту на вредные вещества, с аварийной вентиляцией | пары растворителей, категория помещения, взрывозащита |
| Зарядная аккумуляторов погрузчиков | по расчёту на выделение водорода | число и ёмкость аккумуляторов, режим зарядки |
Табличная кратность подходит для небольших складских помещений с потолком 3–4 м. В высотном складе тот же обмен в час превращается в огромный расход воздуха и дорогой нагрев зимой. Мы проверяем расход по теплоизбыткам, влаге и людям и берём столько воздуха, сколько нужно для товара и работников.
Какая вентиляция нужна складу: естественная, механическая или смешанная
| Тип системы | Как работает | Где подходит |
|---|---|---|
| Естественная | воздух входит через проёмы, клапаны и ворота, выходит через дефлекторы и фонари на кровле за счёт разницы температур | неотапливаемые склады стройматериалов, металла, склады без постоянных рабочих мест |
| Механическая вытяжка с естественным притоком | крышные вентиляторы удаляют воздух, приток поступает через клапаны в стенах | холодные и неотапливаемые склады, где зимой воздух не нужно нагревать |
| Приточно-вытяжная механическая | установки подают очищенный и подогретый воздух и удаляют отработанный | отапливаемые склады с персоналом, склады продуктов и товаров с требованиями к климату |
| Приточно-вытяжная с рекуперацией | тепло вытяжного воздуха возвращается в приток | большие отапливаемые склады, где расход воздуха большой и нагрев дорогой |
| Климатическая система | вентиляция совмещена с охлаждением, осушением или увлажнением | фармацевтические, продуктовые, склады электроники и бумаги |

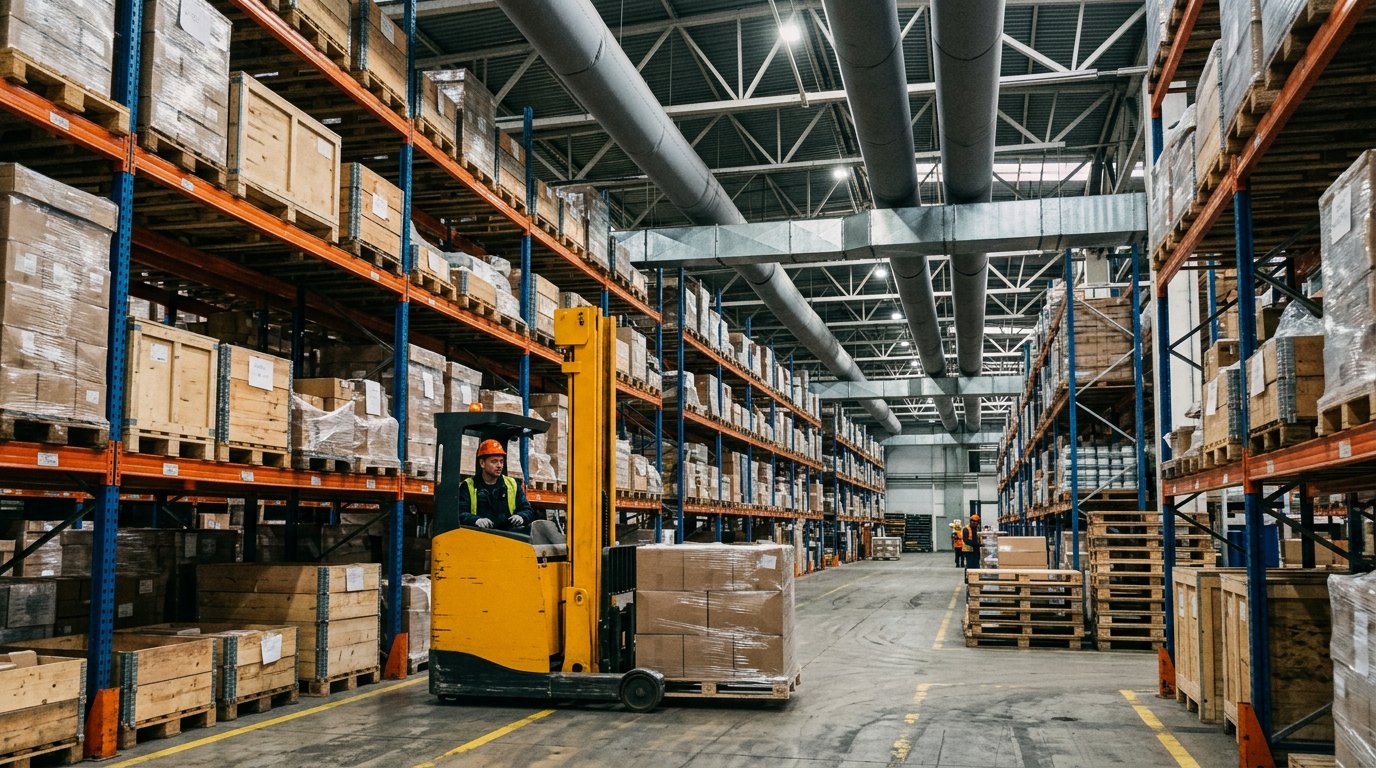

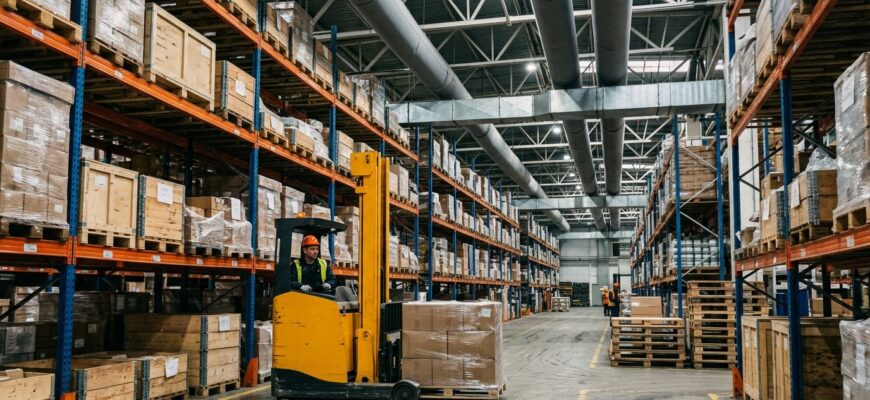

Вентиляция высотного стеллажного склада
Когда высота хранения больше 8–10 м, тёплый воздух собирается под кровлей, а у пола между стеллажами остаётся холодный и застоявшийся. Если подать воздух решётками сверху, он не дойдёт до нижних ярусов. Эту задачу решаем раздачей воздуха:
- Тканевые воздухораспределители вдоль проходов подают воздух равномерно по всей длине и не создают сквозняков у работников.
- Раздача на нескольких уровнях по высоте, чтобы свежий воздух доходил до нижних ярусов стеллажей.
- Дестратификаторы под кровлей опускают тёплый воздух вниз зимой и снижают затраты на отопление.
- Трассы воздуховодов увязываем с сеткой колонн, фермами, спринклерами и проездами штабелёров, чтобы оборудование не мешало погрузке.

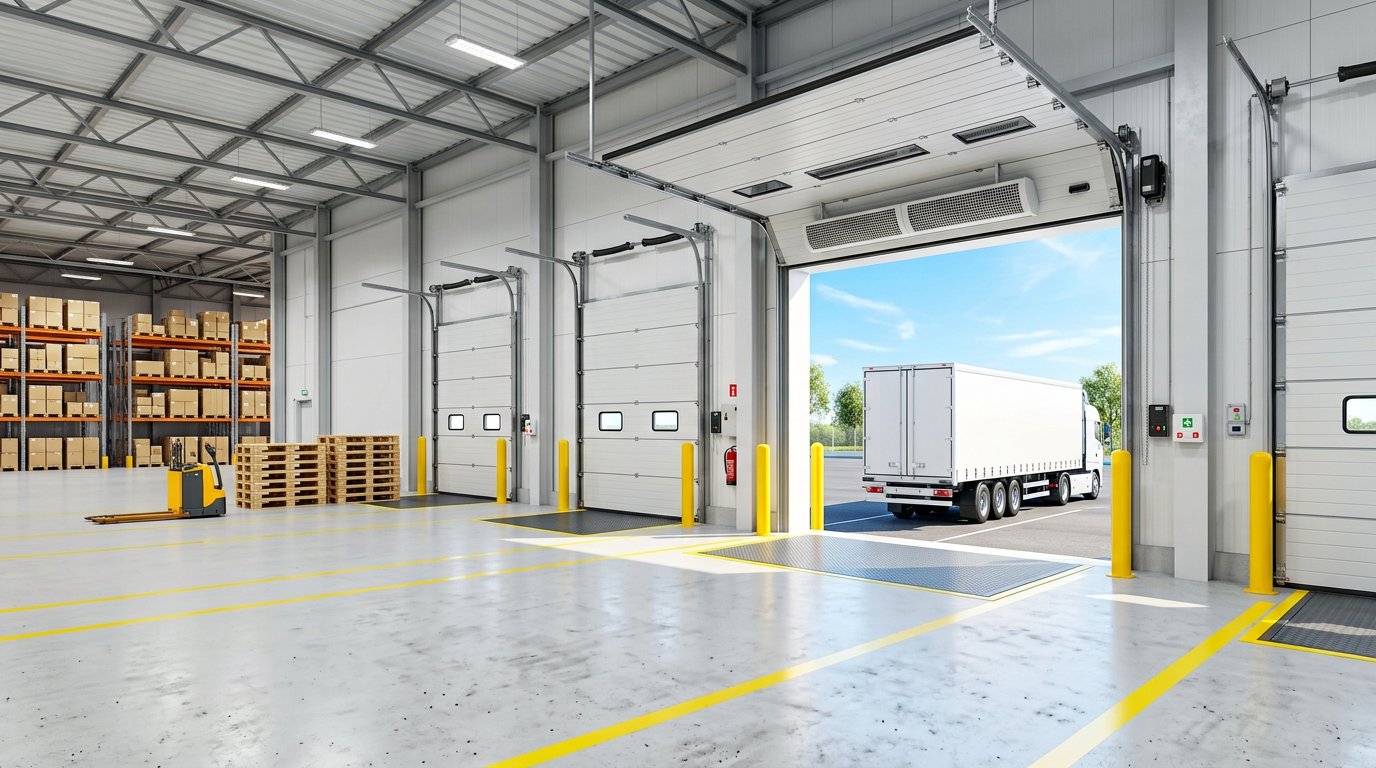

Ворота, зона приёмки и отгрузки
Через открытые ворота зимой в склад входит холодный воздух, а летом жара и выхлоп машин. На складе с десятком доков это главная тепловая нагрузка. В проекте мы учитываем:
- воздушно-тепловые завесы на ворота, которые открываются часто или надолго;
- герметизаторы проёмов и доковые шлюзы, которые уменьшают подсос воздуха при погрузке фуры;
- усиленный приток в зону отгрузки, чтобы компенсировать холодный воздух и не выстужать зону хранения;
- вытяжку выхлопа от газовых и дизельных погрузчиков, если они работают внутри склада.

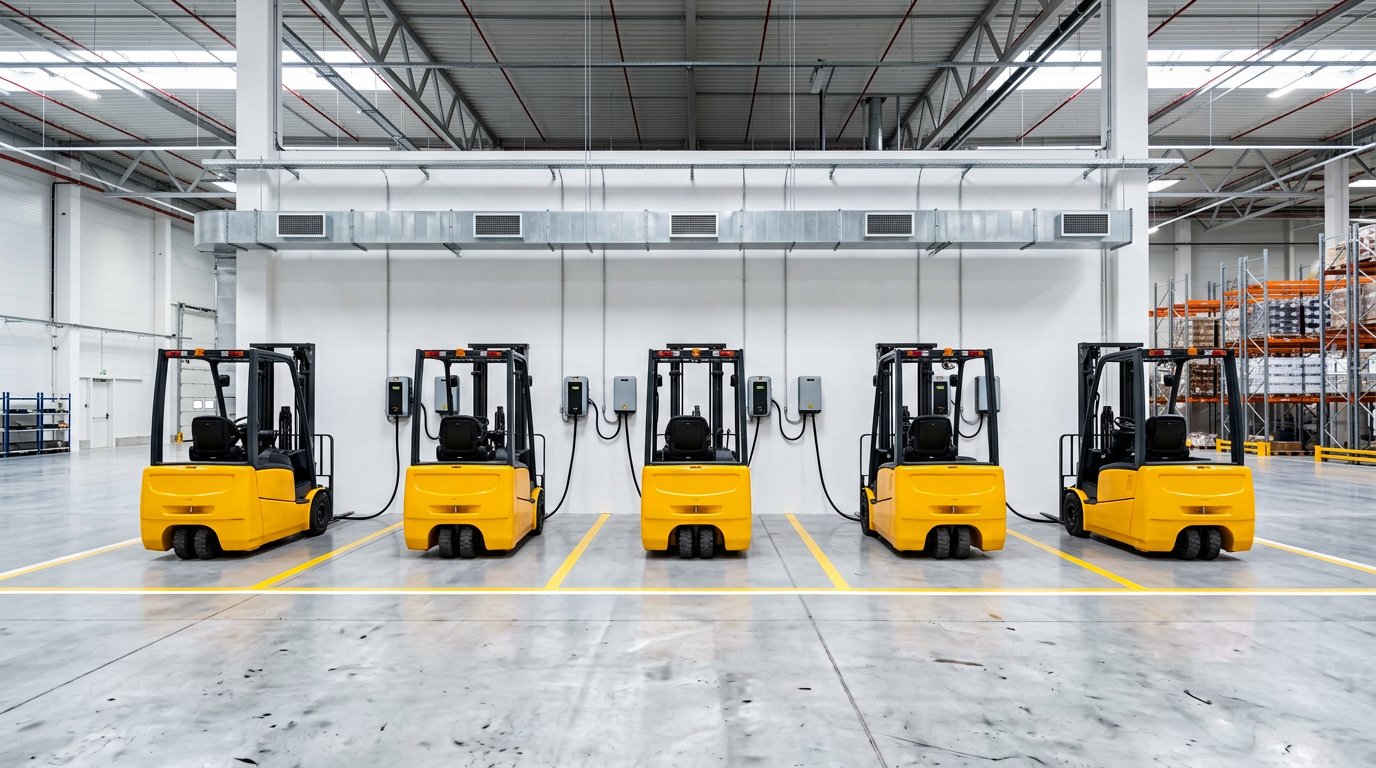

Вентиляция зарядной погрузчиков
При зарядке свинцово-кислотных аккумуляторов выделяется водород. Он легче воздуха и собирается под потолком, поэтому помещение или зону зарядки проектируем отдельно:
- отдельная вытяжная система с забором воздуха из верхней зоны помещения;
- вентиляторы во взрывозащищённом исполнении, если этого требует категория помещения;
- аварийная вентиляция и блокировка: зарядка не включается, пока не работает вытяжка;
- для литий-ионных аккумуляторов требования другие, это уточняем по паспорту оборудования.
Особенности вентиляции складов разного назначения
| Склад | Требования к воздуху | Решение в проекте |
|---|---|---|
| Продуктовый, овощехранилище | стабильная температура и влажность, удаление запахов и газов от продукции | климатические зоны, регулирование расхода, рециркуляция по расчёту |
| Фармацевтический | температура и влажность по правилам хранения лекарств, контроль и запись параметров | кондиционирование, осушение, датчики и мониторинг, резервирование оборудования |
| Холодильный, с камерами | не допустить обмерзания и конденсата на стыке тёплой и холодной зоны | увязка с холодильным проектом, вентиляция тамбуров и шлюзов |
| Бумага, мебель, электроника | поддержание влажности, отсутствие конденсата | осушение или увлажнение, утепление и вентиляция подкровельного пространства |
| Лакокрасочная продукция, химия, ГСМ | удаление паров, взрывобезопасность | аварийная вентиляция, взрывозащищённое оборудование, выбросы вдали от воздухозаборов |
| Шины и резинотехника | удаление запаха и тепла, пожарная безопасность | усиленная вытяжка, дымоудаление по категории помещения |

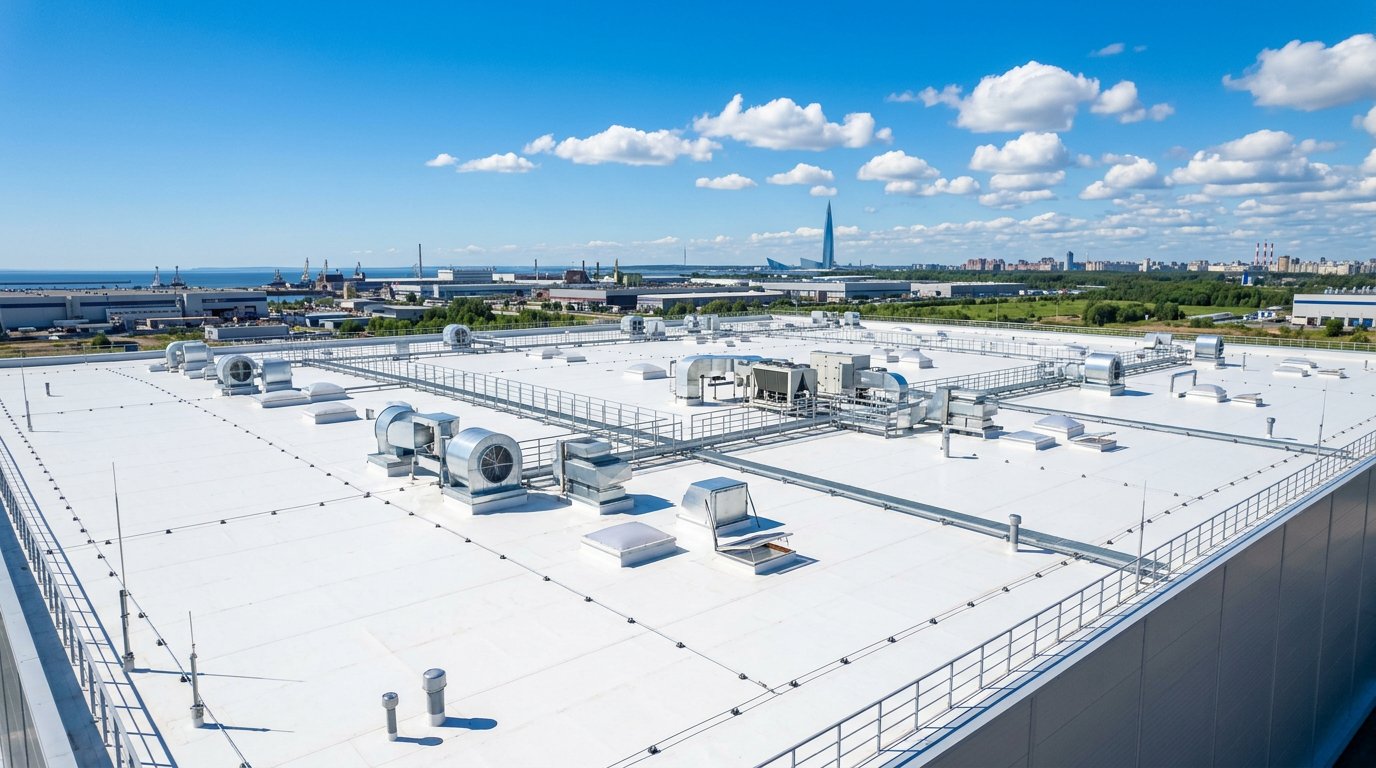

Дымоудаление и противопожарные требования
Противодымная вентиляция часто стоит дороже общеобменной и чаще всего становится причиной замечаний при проверке. По СП 7.13130.2013 дымоудаление нужно из складских помещений с постоянными рабочими местами категорий А, Б, В1–В3, а из высотных стеллажных складов независимо от наличия постоянных рабочих мест. Для категорий В4, Г и Д требования зависят от степени огнестойкости здания.
- дымоудаление через кровлю крышными вентиляторами или клапанами с естественным побуждением;
- компенсирующий приток воздуха в нижнюю зону через ворота, окна или механические системы;
- подпор воздуха в лестничные клетки и тамбур-шлюзы, если этого требует здание;
- огнезадерживающие клапаны на воздуховодах, которые пересекают противопожарные стены и перекрытия;
- автоматическое отключение общеобменной вентиляции и пуск противодымной по сигналу пожарной сигнализации.
Вентиляция и отопление склада
Зимой каждый кубометр приточного воздуха нужно нагреть. На большом складе нагрузка на калориферы приточных установок и воздушно-тепловые завесы бывает больше, чем на всё остальное отопление, поэтому вентиляцию и отопление мы считаем вместе. Пример такого раздела смотрите в нашем проекте отопления склада. Для отопления больших складов часто используем воздушное отопление, совмещённое с вентиляцией, газовые инфракрасные излучатели или воздушно-отопительные агрегаты.
Если выделенной электрической мощности мало, электрические нагреватели приточных установок могут не поместиться в лимит. Это проверяем в проекте электроснабжения. Пример нашего раздела ЭОМ для складского помещения с офисом 1 700 м² смотрите здесь.
Наш опыт проектирования складов
Мы проектируем склады целиком: архитектуру, конструкции и инженерные системы. Среди наших работ проект производственно-складского комплекса 6 865 м², проект производственного склада, проект отопления склада и раздел ЭОМ складского помещения с офисом. Для производственных объектов с вредными выделениями выполняем проект промышленной вентиляции.
Исходные данные для проекта
Чем полнее данные на старте, тем точнее расчёт и меньше правок на монтаже. Подготовьте:
- поэтажный план или архитектурные чертежи с высотой до низа ферм, воротами и окнами. Если актуального плана нет, выполняем обмеры;
- схему расстановки стеллажей и высоту хранения;
- перечень товаров и требования к их хранению по температуре и влажности;
- число работников в смене и режим работы склада;
- тип погрузчиков и место зарядки аккумуляторов;
- категорию помещений по взрывопожарной опасности, если она уже определена;
- технические условия арендодателя или управляющей компании, данные о выделенной электрической мощности и теплоснабжении.
Как мы работаем над проектом
- Вы присылаете план склада и описание товара, мы называем стоимость и срок.
- Подписываем договор. Если плана нет или он не совпадает со зданием, инженер выезжает на обмеры и обследует существующие системы.
- Определяем зоны склада, считаем воздухообмен и противодымную вентиляцию, выбираем схему систем.
- Согласуем с вами места установок, крышного оборудования и трассы воздуховодов, увязываем со стеллажами и проездами.
- Выпускаем рабочие чертежи, спецификацию и при необходимости комплект для арендодателя или экспертизы.
- Отвечаем на вопросы монтажников и по договору выезжаем на авторский надзор.
Типичные ошибки в вентиляции складов
Эти проблемы мы видим, когда вентиляцию склада делали без расчёта или переносили решения с другого объекта:
- кратность взяли по таблице для высотного склада, установка получилась огромной, а зимой не хватает мощности на нагрев воздуха;
- приток подали решётками под кровлей, и воздух не доходит до зоны комплектации;
- на кровле появляется конденсат, потому что не учли влагу от ворот и товара;
- зарядку погрузчиков устроили в общем зале без отдельной вытяжки;
- поменяли товар или добавили стеллажи, а вентиляцию и дымоудаление не пересчитали;
- забыли компенсирующий приток для дымоудаления, и система не прошла проверку.
Подробнее о вентиляции других объектов читайте в статьях «Проектирование вентиляции» и «Проект вентиляции ресторана», а про влажные помещения в статье «Проект вентиляции бассейна».
Нужен проект вентиляции склада?
Разработаем раздел ОВ для склада: общеобменную вентиляцию, дымоудаление, отопление и климат для зон хранения. Для предварительной оценки пришлите план склада, схему стеллажей и описание товара. Консультация бесплатная, стоимость выезда на объект обсуждаем индивидуально.
Вопросы и ответы
Сколько стоит проект вентиляции склада?
Для склада до 300 м² от 35 000 ₽, для складов 1 000–3 000 м² от 90 ₽/м², для логистических комплексов от 70 ₽/м². Цена растёт, если нужны дымоудаление, зарядная погрузчиков или климатические зоны для хранения продуктов и лекарств.
Сколько времени занимает проект?
От 5 рабочих дней для небольшого склада до 15–25 рабочих дней для логистического комплекса. Срок считаем с момента, когда у нас есть план, схема стеллажей и требования к хранению.
Какая кратность воздухообмена нужна на складе?
Для складов непродовольственных и продовольственных товаров без вредных выделений ориентир около одного обмена в час, для зон отгрузки около двух. В высотных складах расход считаем по теплоизбыткам, влаге и людям, иначе установка получается избыточной.
Можно ли обойтись естественной вентиляцией?
Да, для неотапливаемых складов без постоянных рабочих мест и без требований к климату. Если на складе работают люди, хранятся продукты или товар боится влаги, нужна механическая система.
Нужно ли дымоудаление на складе?
Нужно для складов с постоянными рабочими местами категорий А, Б, В1–В3 и для высотных стеллажных складов. Для других категорий решение зависит от огнестойкости здания и площади. Категорию определяем до проектирования.
Как вентилировать зарядную погрузчиков?
Делаем отдельную вытяжку из верхней зоны, где собирается водород, и блокируем зарядку при остановке вентиляции. Исполнение вентиляторов выбираем по категории помещения.
Как бороться с конденсатом на складе?
Конденсат появляется, когда тёплый влажный воздух касается холодной кровли или металла. Помогают расчёт воздухообмена по влаге, воздушно-тепловые завесы на воротах, дестратификаторы и утепление кровли.
Нужна ли рекуперация на складе?
Рекуперация окупается на больших отапливаемых складах с механическим притоком, где зимой нагрев воздуха стоит дорого. Для холодных складов и складов с естественной вентиляцией она не нужна.
Можно ли сделать проект вентиляции для арендованного склада?
Да. Проект согласуем с арендодателем: он проверяет нагрузку на кровлю и фермы, подключение к электросети и места прохода воздуховодов через ограждающие конструкции.
Что делать, если склад меняет товар или добавляет стеллажи?
Нужно пересчитать воздухообмен и дымоудаление. Новый товар может изменить категорию помещения, а новые стеллажи меняют раздачу воздуха. Мы обследуем действующую систему и выпускаем проект изменений.
