Коротко: разработан раздел ЭОМ для складского помещения с административно-офисной частью общей площадью 1700 м² в Ленинградской области. Проект включает электроснабжение, электроосвещение, силовое оборудование, распределительные щиты ЩР-1 и ЩР-2, защитное заземление TN-C-S, рабочее и аварийное освещение, розеточные и силовые линии для офисной и складской частей.
Складское помещение с офисом, 1700 м²
Стадия П, раздел ЭОМ
Электроснабжение, освещение и силовые сети
Ленинградская область, 2022
Исходная задача
Проектная документация выполнена на основании технического задания заказчика для монтажа электрооборудования складского помещения с офисной частью. В состав раздела ЭОМ вошли однолинейные расчётные схемы, планы групповых сетей электрооборудования и электроосвещения для офисной и складской зон, а также спецификация оборудования и материалов.
Электроснабжение предусмотрено от существующих сетей здания через трёхфазный ввод 380/220 В, 50 Гц. Категория надёжности электроснабжения — III. Система заземления — TN-C-S. Учёт электроэнергии организован на границе балансовой принадлежности, счётчик размещается в отдельном металлическом шкафу с возможностью опломбировки.
Основные параметры ЭОМ
| Параметр | Значение |
|---|---|
| Наименование объекта | Электрооборудование складского помещения, включая офис, площадь 1700 м² |
| Категория надёжности | III |
| Напряжение питающей сети | 380/220 В, 50 Гц, трёхфазное |
| Система заземления | TN-C-S |
| Учёт электроэнергии | Меркурий 230.ART-01 прямого включения, шкаф с опломбировкой |
| Распределительные щиты | ЩР-1 для склада, 60 модулей; ЩР-2 для офиса, 48 модулей; ЩК |
| Тип кабелей | с медными жилами, в негорючей оболочке, по спецификации проекта |
| Способ прокладки | скрыто в ПВХ-трубах, за подвесными потолками, в подготовке пола, в пустотах перегородок, по стенам под штукатуркой |
Состав помещений
В офисной части первого этажа предусмотрены общий зал, кабинет управляющего, бытовка-раздевалка со столовой, комната для водителей, комната отдыха, касса, помещение охраны, раздевалка, санузлы и серверная. На втором этаже расположено складское помещение.
Раздел ЭОМ учитывает разные сценарии эксплуатации: рабочие места и бытовые помещения офиса, серверную, складскую зону, оборудование вентиляции, кондиционеры, тепловые завесы, освещение, розеточные группы и стационарные электроприёмники.
Распределение электроэнергии
Для распределения электроэнергии предусмотрены щиты ЩР-1 и ЩР-2. ЩР-1 обслуживает складскую часть, ЩР-2 — офисную. В щитах размещаются аппараты защиты и коммутации: автоматические выключатели, УЗО, дифференциальная защита, контакторы и вводные аппараты.
| Щит | Назначение и состав |
|---|---|
| ЩР-1, склад | 60 модулей, IP54, вводной автомат 3-пол. 63 А, УЗО 4-пол. 80 А/300 мА, УЗО 2-пол. 40 А/30 мА, автоматы 3-пол. С40 А и 1-пол. С16/С10/С6 А, контактор 63 А, счётчик Меркурий 231АТ-01 |
| ЩР-2, офис | 48 модулей, IP54, рубильник 63 А, УЗО 2-пол. 40 А/30 мА, автоматы 3-пол. С16/С20 А и 1-пол. С16/С10/С6 А, контактор 63 А |
| ЩК | щит для отдельных групп и вспомогательных цепей по проектной схеме |
Групповые сети и прокладка кабелей
Групповые сети для однофазных потребителей выполняются трёхпроводными: L, N, PE. Для трёхфазных электроприёмников предусматриваются пятипроводные линии. Кабели применяются с медными жилами, в негорючей оболочке, с сечениями по расчёту и спецификации.
Прокладка выполняется в ПВХ-трубах с креплением к перекрытиям, в подготовке пола, в пустотах перегородок, в кабель-каналах, металлических лотках и по стенам под штукатуркой. При наличии горючих материалов в отделке предусмотрена прокладка в металлических трубах. Соединения и ответвления должны оставаться доступными для осмотра и ремонта.
Линии PE прокладываются отдельным защитным проводником без последовательного включения через розетки. Для присоединений используются клеммники, а розеточные группы защищаются УЗО или дифференциальными автоматами.
Электроосвещение
В проекте предусмотрено рабочее, аварийное и эвакуационное освещение. Рабочее освещение управляется выключателями. Для складской зоны применяются светодиодные светильники, в том числе пылевлагозащищённые IP65. В отдельных помещениях и влажных зонах используются выключатели и розетки с соответствующей степенью защиты.
Аварийное освещение для безопасного завершения работ выполняется светильниками со встроенными аккумуляторами с автономной работой не менее 1 часа. Эвакуационные указатели «Выход» имеют автономное питание не менее 2 часов по СП 52.13330. Светильники аварийного освещения маркируются буквой «А» красного цвета.
Защитные и противопожарные решения
Защитные меры включают заземление открытых проводящих частей электроустановок и систему уравнивания потенциалов. Система заземления принята TN-C-S. На розеточные группы установлена дифференциальная защита для снижения риска поражения электрическим током.
При пожаре оборудование, которое должно быть отключено по сигналу пожарной сигнализации, выводится из работы через независимый расцепитель в цепи управления. К таким электроприёмникам относятся кондиционеры, тепловые завесы и другое оборудование, указанное в проектной схеме.
Энергосбережение и эксплуатация
Для снижения эксплуатационных расходов предусмотрены светодиодные источники света с повышенной светоотдачей, выбор сечений кабелей с учётом коэффициентов использования и применение энергоэффективного оборудования. В складской части используются датчики движения для управления освещением.
Монтаж выполняется квалифицированным персоналом. Оборудование и материалы должны иметь сертификаты соответствия. Замена на аналоги допускается при сохранении электрических, защитных и эксплуатационных характеристик. Изменения проектных решений допускаются при условии, что параметры электробезопасности, пожарной безопасности и надёжности не ухудшаются.
Состав проектной документации

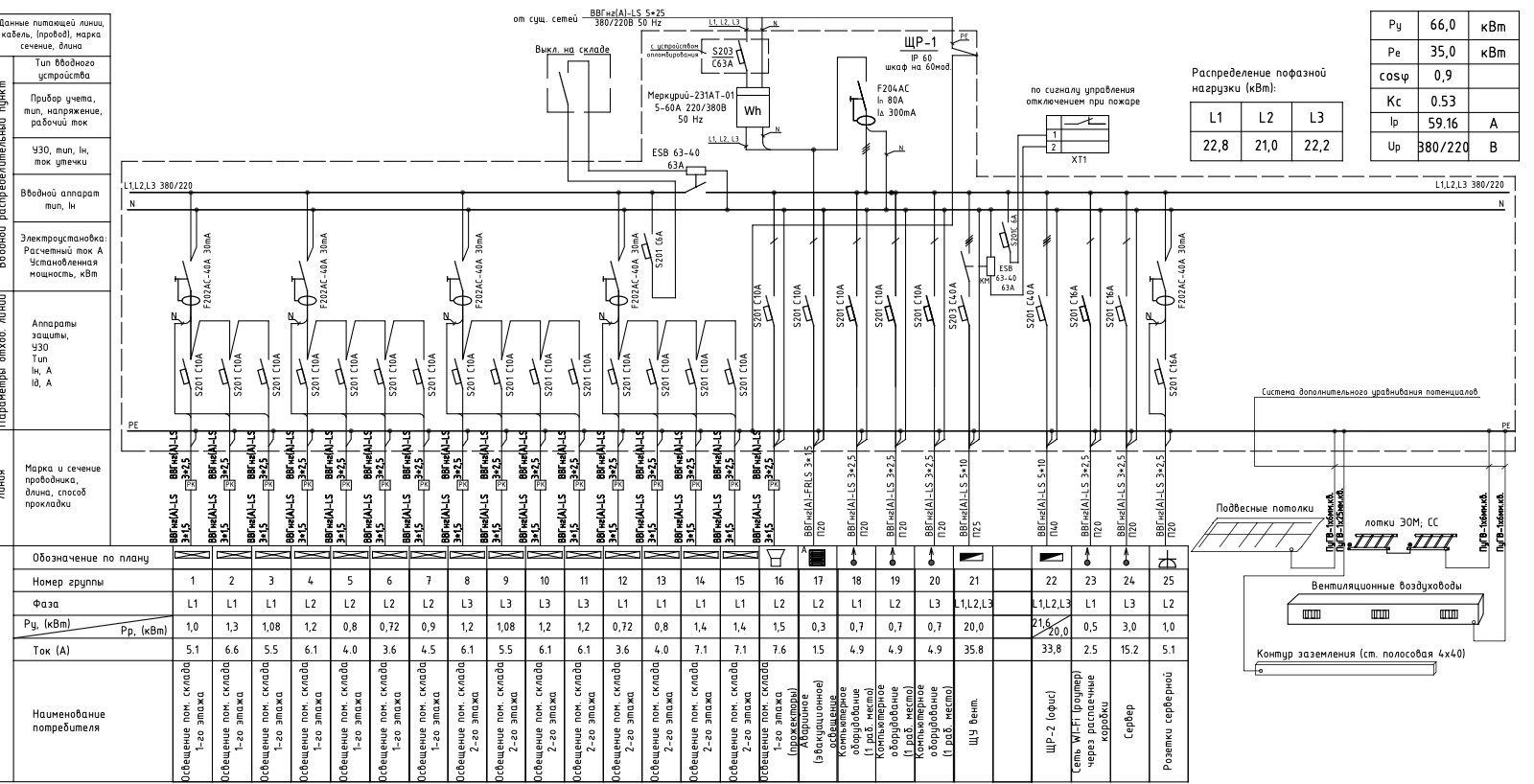

- Однолинейные расчётные схемы распределительных щитов.

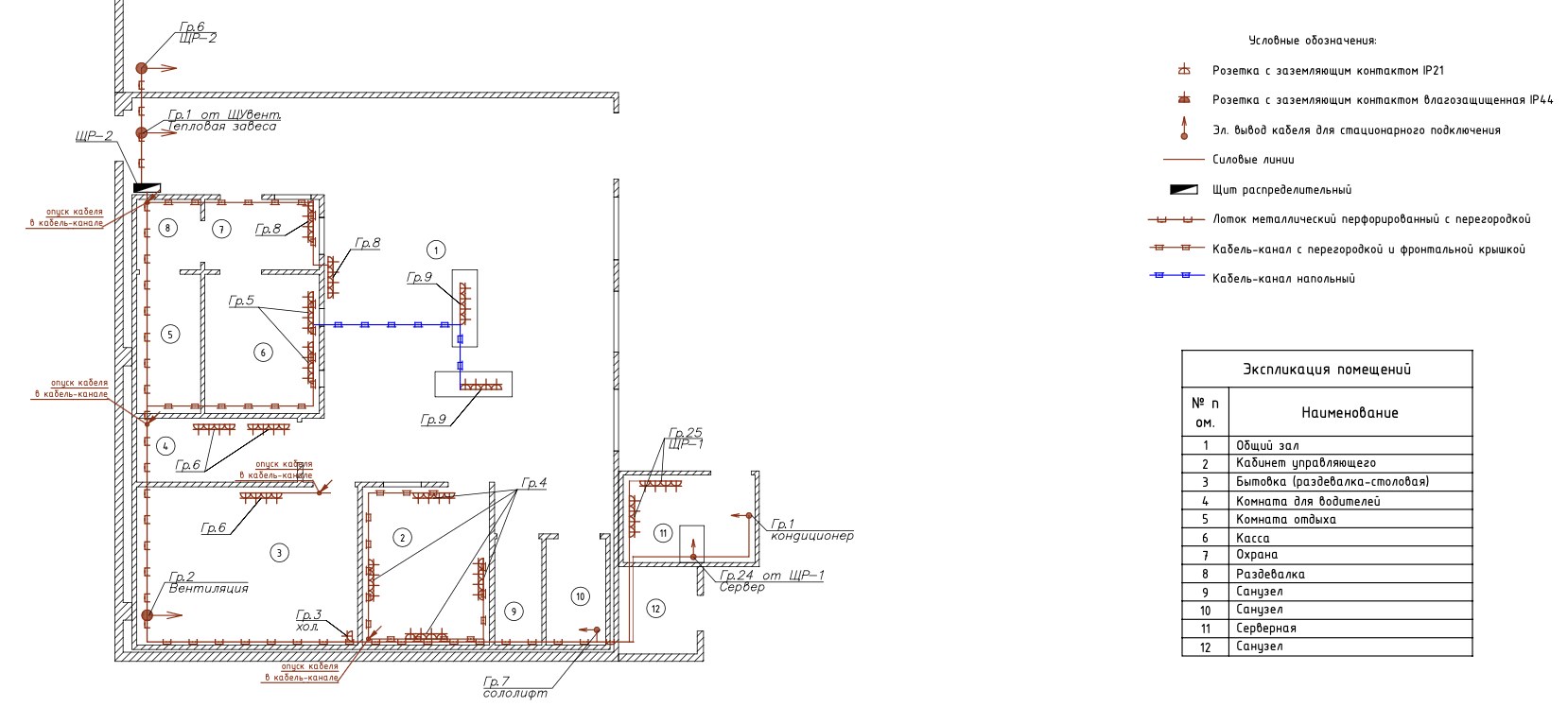

- Планы групповых сетей электрооборудования офисной части.

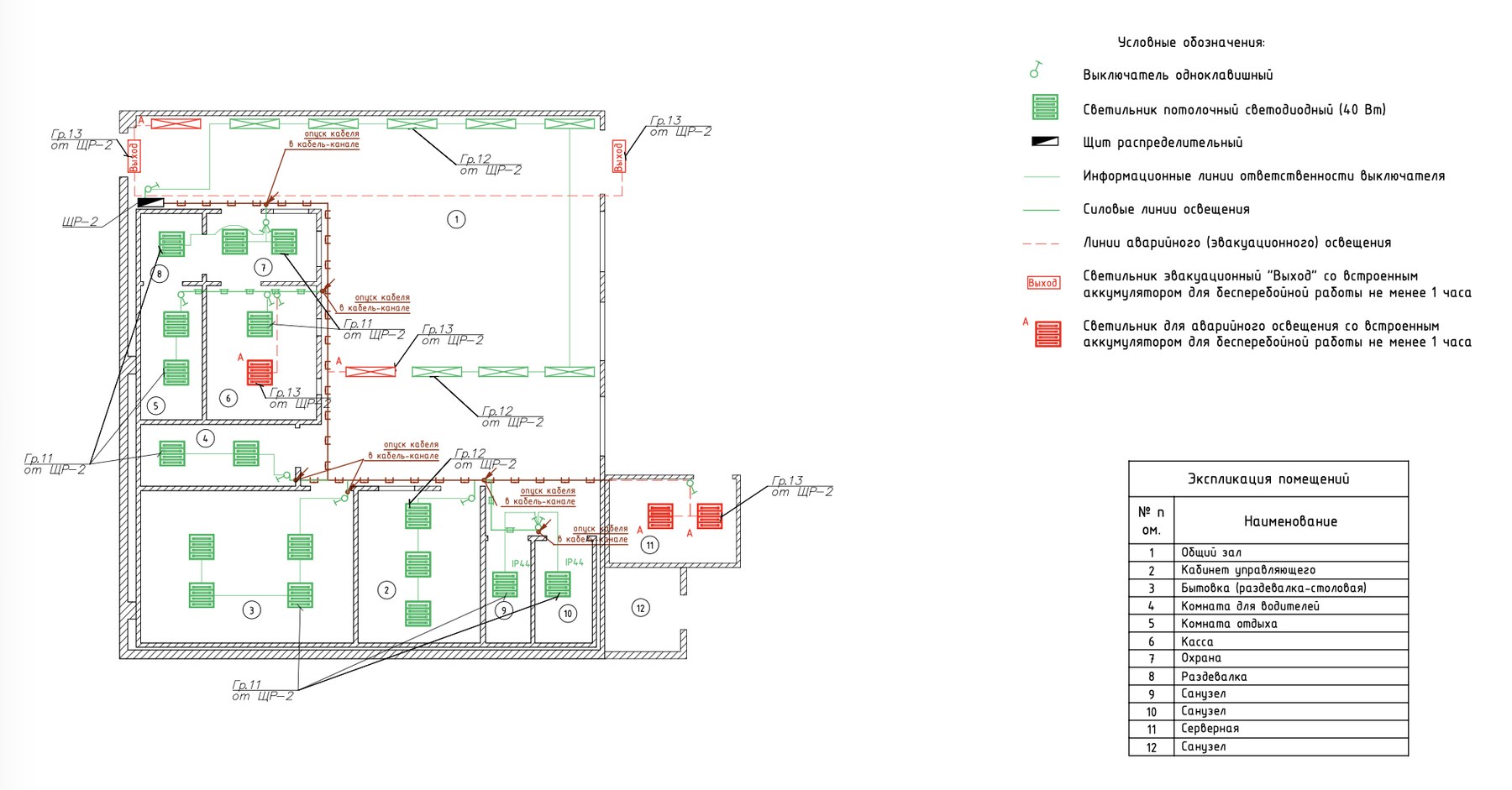

- Планы групповых сетей электроосвещения офисной части.

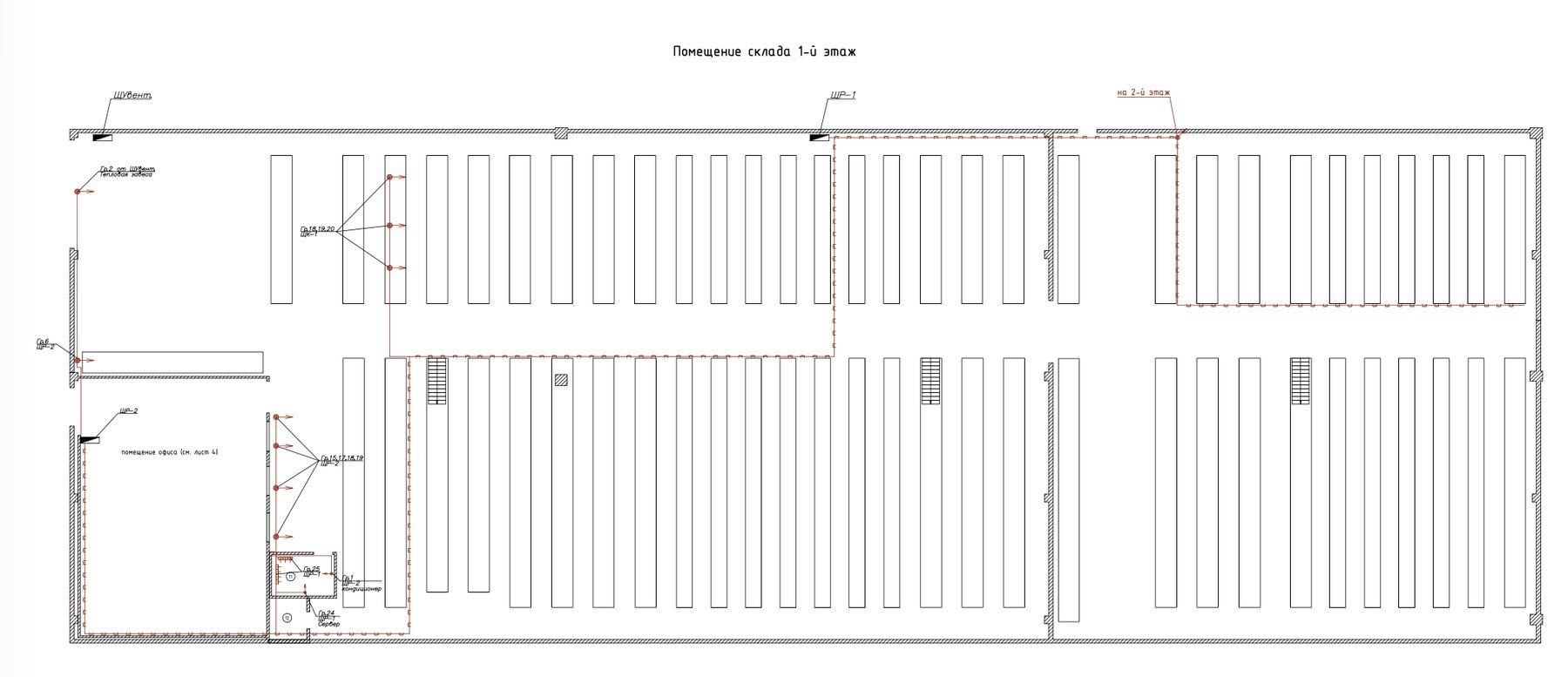

- Планы силовых линий складского помещения.
- Планы освещения складской зоны с рабочим, аварийным и эвакуационным освещением.
- Спецификация электрооборудования, кабельной продукции, светильников и монтажных материалов.
Связанные проектные работы
По близким задачам можно посмотреть проект электроснабжения и освещения склада, проект склада из сэндвич-панелей, проект склада из металлоконструкций, а также страницу о стоимости проектирования и услугу согласования проектной документации.
Вопросы и ответы
Что входит в раздел ЭОМ для склада с офисом?
Почему для объекта принята III категория надёжности?
Какие линии выполняются трёхпроводными и пятипроводными?
Как выполняется аварийное и эвакуационное освещение?
Можно ли заменить оборудование на аналоги?
Нормативная база
- ПУЭ, 7-е издание.
- СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».
- СП 52.13330.2011 «Естественное и искусственное освещение».
- ГОСТ Р 50571.15-97 «Электроустановки зданий. Выбор и монтаж электрооборудования. Электропроводки».
- СНиП 3.05.06-85 «Электротехнические устройства».
