Осушение воздуха в системах вентиляции: методы, расчёты и практические схемы

Осушение воздуха в системах вентиляции решает важную задачу: снизить влагосодержание приточного или рециркуляционного воздуха так, чтобы температура точки росы была ниже температур поверхностей, на которых возникает конденсат. В практическом виде это означает прекращение сценариев «капает из вентиляции», «потеют воздуховоды», «мокрые откосы», а также стабилизацию влажности в помещении без переохлаждения притока.

В Санкт-Петербурге и Ленинградской области наружный воздух в тёплый период часто имеет высокую влажность, а в межсезонье добавляется холод ограждающих конструкций. При ошибках в расчёте, выборе метода, узле отвода конденсата и настройке автоматики проблема повторяется даже на новых установках. В этом материале приведены инженерные критерии, расчёты влагосъёма, сравнение технологий и порядок диагностики, который можно применять на объекте.

Осушение воздуха: что контролировать и как формулировать техническую задачу

Корректная постановка задачи начинается с параметров, которые можно измерить прибором и проверить актом: температура воздуха T (°C), относительная влажность RH (%), влагосодержание x (г/кг сухого воздуха) и температура точки росы tdp (°C). Для предотвращения конденсации используется сравнение tdp с температурой поверхности Ts (°C) на участках риска: воздуховоды в холодных зонах, решётки у фасада, остекление, откосы, элементы с мостиками холода.

Если в ТЗ указан только диапазон RH, система может формально «держать проценты», но при этом давать конденсат на воздуховодах и стекле. Причина в том, что конденсацию определяет не RH сама по себе, а точка росы и температура поверхности. Практически это решается либо снижением влагосодержания x (осушение), либо повышением Ts (изоляция, догрев, устранение мостиков холода), либо сочетанием этих мер.

Условия, при которых осушение воздуха в вентиляции даёт измеримый эффект

Осушение воздуха в вентиляции требуется, когда воздухообмен не способен удалить влагу до целевого уровня x при реальных наружных условиях и внутренних влаговыделениях. Типовые объекты: бассейны (зеркало воды 10–60 м²), подвалы и цоколи, прачечные, кухни, мойки, производственные помещения, склады и архивы. Для жилых помещений и офисов наиболее частые причины высокой влажности — инфильтрация при разрежении 5–15 Па и отсутствие баланса приток/вытяжка. В таких схемах осушитель воздуха работает без результата до устранения источника притока влаги.

Точка росы в вентиляции: как связаны RH, влагосодержание и конденсат в воздуховоде

Относительная влажность RH (%) зависит от температуры. Для инженерного расчёта осушения и контроля конденсации используют влагосодержание x (г/кг сухого воздуха) и температуру точки росы tdp (°C). Конденсат возникает, когда tdp выше или равна Ts. Для устойчивого отсутствия конденсата применяют запас 2–4°C: tdp должна быть ниже Ts минимум на 2°C, а при неравномерности температур и кратковременных охлаждениях — на 3–4°C.

Пример оценки риска: при 24°C и 60% RH точка росы составляет ориентировочно 15–16°C. Если внутренняя поверхность воздуховода в холодной зоне охлаждается до 12–14°C, конденсация неизбежна. Если система снижает RH в помещении до 50–55%, но воздух в канале охлаждён сильнее, конденсат может сохраняться именно в канале. Поэтому диагностику выполняют измерениями в канале и на поверхности, а не только в комнате.

Термины, которые повышают точность управления и диагностики

Для описания и настройки системы применяют термины, которые связаны с измерениями и режимами: влагосодержание, точка росы, влагосъём (кг/ч, л/сут), конденсационное осушение, адсорбционное осушение, охладитель ниже точки росы, калорифер догрева, дренаж конденсата, сифон (гидрозатвор), рециркуляция, рекуперация, психрометрическая диаграмма i–d. Эти термины полезны не для «слов», а для привязки решения к параметрам и критериям приёмки.

Осушение воздуха в вентиляции: сравнение методов и выбор технологии

Выбор метода зависит от целевого влагосодержания x, допустимой температуры подачи, наличия холодоснабжения и требований к стабильности режима. Запросы пользователей «осушитель для вентиляции», «адсорбционный осушитель воздуха», «рефрижераторный осушитель воздуха», «осушитель воздуха промышленный» сводятся к двум технологиям: конденсационной и адсорбционной, а также к их интеграции в приточную установку.

Подбор осушителя воздуха и расчёт влагосъёма: примеры с цифрами

Запросы «как рассчитать осушение воздуха в вентиляции» и «как подобрать осушитель по расходу воздуха м³/ч» решаются через влагосъём W (кг/ч) и требуемое изменение влагосодержания x. Результат удобно контролировать как расход конденсата (л/ч) для конденсационных схем и как точку росы на выходе для адсорбционных схем.

Расчёт влагосъёма по изменению влагосодержания в приточной установке

Для целей расчёта используют массовый расход воздуха. При плотности 1,2 кг/м³ массовый расход влажного воздуха G ≈ 1,2·L/3600 (кг/с), где L — расход в м³/ч. Влагосъём W = G·(x_in − x_out) (кг/с), где x в кг/кг сухого воздуха. Перевод: 3 г/кг = 0,003 кг/кг.

Пример: L = 2000 м³/ч, x_in = 12 г/кг, x_out = 9 г/кг. Тогда G ≈ 1,2·2000/3600 = 0,67 кг/с. Δx = 0,003 кг/кг. W = 0,67·0,003 = 0,0020 кг/с = 7,2 кг/ч. Это соответствует 7,2 л/ч конденсата. Если установка работает 10 ч/сут, дренаж должен отвести около 72 л/сут, а поддон и сифон должны быть рассчитаны на этот расход без переливов.

Расчёт влаговыделений в помещении и контроль по времени

Влаговыделения зависят от источников. Для людей на стадии оценки используют диапазон 40–120 г/ч на человека в зависимости от активности. При 15 людях и 80 г/ч получаем 1,2 кг/ч влаги. Если вентиляция удаляет 0,5 кг/ч по разности влагосодержаний вытяжного и приточного воздуха, оставшиеся 0,7 кг/ч должен снять осушитель воздуха или секция осушения в ПВУ. Если влагосъём устройства ниже расчётного, RH будет сохраняться на уровне 65–75% даже при непрерывной работе.

Алгоритм проектного решения

1. Задать параметры: T (°C), RH (%) и допустимую tdp (°C) для критичных поверхностей (стекло, воздуховоды, откосы).
2. Собрать исходные данные: L (м³/ч), режим работы (ч/сут), наличие холодоснабжения, расположение воздуховодов (тёплая/холодная зона).
3. Оценить влагопритоки (кг/ч): люди, вода, процессы, инфильтрация при разрежении 5–15 Па.
4. Рассчитать требуемый влагосъём W (кг/ч) и ориентировочный конденсат (л/ч).
5. Выбрать метод: конденсация (охладитель ниже tdp) или адсорбция (ротор с регенерацией).
6. Увязать осушение с температурой подачи: после осушения обеспечить догрев до 18–22°C по задаче, не повышая влагосодержание.
7. Задать требования к дренажу: уклон не менее 10 мм/м, сифон по перепаду давления, ревизия и доступ обслуживания.
8. Настроить автоматику: датчики T/RH, ограничения по минимальной температуре, защита от обмерзания, контроль аварии дренажа.

Конденсат в воздуховоде и «капает из вентиляции»: диагностика по измерениям и решения

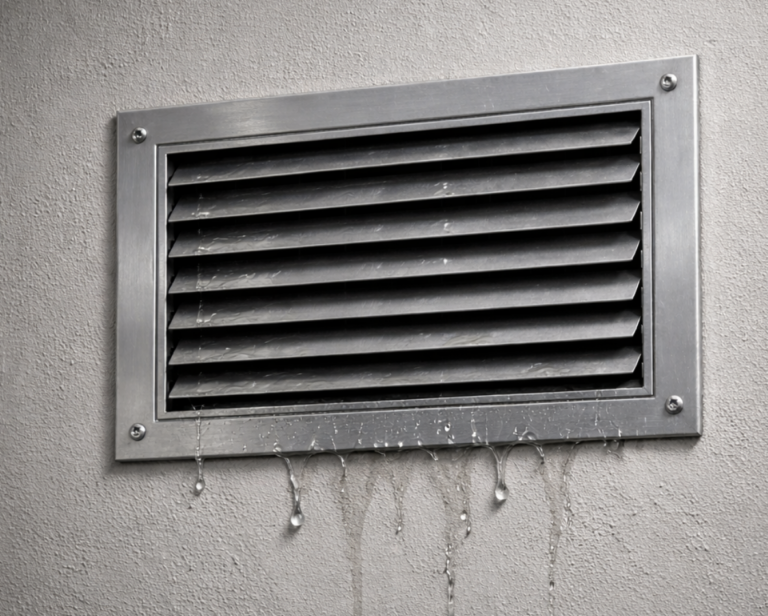

Сценарии «конденсат в воздуховоде», «потеют воздуховоды», «капает из вентиляции» имеют общий критерий: tdp воздуха выше Ts поверхности. Для завершённой диагностики требуется измерить T и RH в канале или на выходе ПВУ, а также Ts на поверхности воздуховода или решётки. Если tdp ≥ Ts, конденсация подтверждена измерениями.

После подтверждения причины выбирают техническое решение. Если воздуховоды проходят через холодные зоны, первичная мера — восстановление теплоизоляции и устранение мостиков холода. При расчётной толщине изоляции 20–50 мм недопустимы разрывы на хомутах, фланцах и ревизиях. Если конденсация вызвана переохлаждением притока в режиме осушения, корректируют автоматику: осушение выполняют охлаждением ниже tdp, затем выполняют догрев до требуемой температуры подачи, сохраняя сниженное влагосодержание.

Осушитель воздуха для бассейна: вентиляция, осушение, схема потоков и контроль остекления

Вопрос «вентиляция или осушитель» в бассейне решается расчётом влаговыделений и требуемого влагосъёма. Вентиляция обеспечивает воздухообмен и удаление запахов, а осушение обеспечивает поддержание x и tdp при наружных условиях, когда ассимиляция не работает. Для частных бассейнов целевые параметры задают в диапазоне RH 50–60% и T воздуха 28–30°C при температуре воды 26–28°C. Это снижает испарение и уменьшает нагрузку на осушитель.

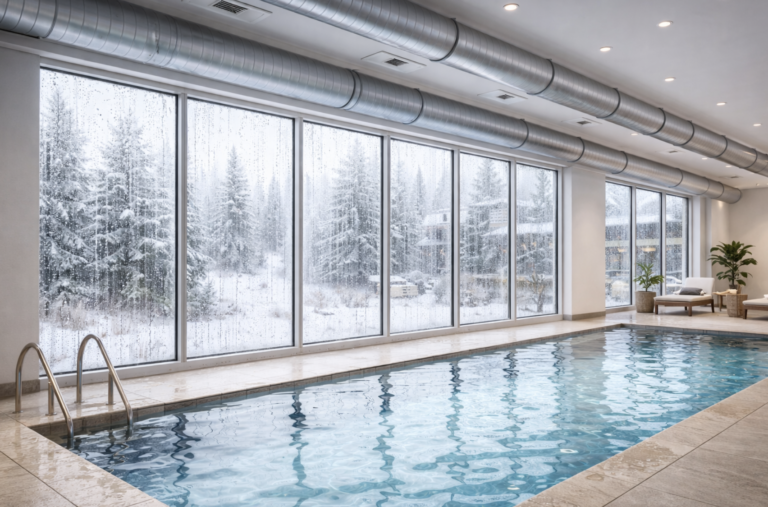

Схема потоков должна защищать холодные поверхности. При площади остекления 10–30 м² и наружной температуре 0…−10°C внутренняя температура поверхности стекла может снижаться до 14–18°C в зависимости от стеклопакета. Для исключения конденсата требуется удерживать tdp воздуха ниже этой температуры минимум на 2–4°C. Технически это достигается притоком с пониженным влагосодержанием вдоль остекления, корректной вытяжкой и управлением системой по датчикам T/RH в зоне людей и у фасада.

Если используется осушение через охладитель, при осушении воздух может выходить из секции охлаждения с температурой 10–14°C. Для бассейна такой воздух требует догрева, чтобы исключить холодные струи и локальные зоны конденсации. Догрев выполняют до температуры подачи, согласованной с проектом (например, 26–29°C для бассейна), при сохранении сниженного влагосодержания.

Где размещать осушитель: помещение или канал

Размещение зависит от задачи. Осушитель в помещении снимает влагу локально и проще в монтаже, но его эффективность зависит от циркуляции воздуха и правильного расположения (не ближе 1–2 м к источникам влаги и стенам, с обеспечением свободного забора и выброса). Канальный осушитель или секция осушения в ПВУ работает с контролируемым расходом L (м³/ч), позволяет управлять tdp на подаче и удобнее для предотвращения конденсата в воздуховодах. Для бассейна и объектов с развитой сетью воздуховодов канальная схема даёт более прогнозируемый результат по точке росы и распределению потоков.

Монтаж и обслуживание осушителя: дренаж, датчики, автоматика и проверка результата

В эксплуатации проблемы чаще возникают не из-за «недостаточной мощности», а из-за неправильного узла конденсата и некорректной установки датчиков. Для конденсационных схем обязательны: поддон, дренаж с уклоном не менее 10 мм/м, гидрозатвор, доступ к ревизии и возможность промывки. Диаметр дренажа выбирают по расходу конденсата и длине трассы. При расчётном конденсате 5–15 л/ч применяют дренаж 20–32 мм на коротких участках, а при длинных трассах и перепадах давления используют расчёт и проверку на устойчивый сток.

Датчики RH и температуры размещают в зоне, которая отражает реальный режим. В помещении датчик устанавливают на высоте 1,1–1,7 м, вдали от прямых струй притока и локальных источников влаги на расстоянии не менее 1–2 м. В ПВУ датчик после секции осушения ставят на прямом участке канала, где поток стабилизирован. Если датчик установлен в зоне турбулентности, система начинает регулировать по «ложным» колебаниям, и фактическая точка росы на подаче выходит за допуск.

Проверку результата выполняют измерениями, а не субъективной оценкой. Для помещений фиксируют RH (%) и T (°C) в 2–3 точках и рассчитывают точку росы. Для каналов измеряют tdp и сравнивают с температурой поверхности Ts на участках риска. Для ПВУ дополнительно контролируют реальный расход воздуха (м³/ч) и расход конденсата (л/ч) относительно расчёта. При отличии факта от расчёта более чем на 30% проверяют подсосы, режим охлаждения, корректность датчиков и реальный воздухообмен.
