Объект: станция технического обслуживания автомобилей
Тип документации: эскизный проект
Назначение объекта: техническое обслуживание и ремонт автомобилей
Локация: Ленинградская область
Год разработки: 2022
Ниже показан реализованный эскизный проект двухэтажной станции технического обслуживания автомобилей. Здание рассчитано на размещение постов автосервиса, вспомогательных помещений и второго уровня под дальнейшее эксплуатационное использование, при этом конструктивно выполнено на металлическом каркасе с наружными стенами из сэндвич-панелей.
- Основные характеристики объекта
- Планировка 1 этажа и работа сервисных постов
- Второй этаж и полезный резерв по площади
- Конструктивная схема и разрезы здания
- Фасады, ворота и внешний облик СТО
- Полы, перекрытия и кровля
- Противопожарные мероприятия и требования по безопасности
- Что входило в эскизный проект
- Похожие проекты производственных и сервисных объектов
- Нужен эскизный проект СТО?
Основные характеристики объекта
| Параметр | Значение |
|---|---|
| Наименование объекта | Станция технического обслуживания автомобилей |
| Площадь застройки | 315,40 м² |
| Общая площадь | 575,60 м² |
| Строительный объем | 2 815,00 м³ |
| Этажность | 2 этажа, уровень 2 этажа +5,101 м |
| Максимальная высота | +9,975 м до конька |
| Уровень ответственности | 2, нормальный |
| Степень огнестойкости | III |
| Класс конструктивной пожарной опасности | С1 |
| Класс функциональной пожарной опасности | Ф5.1 |

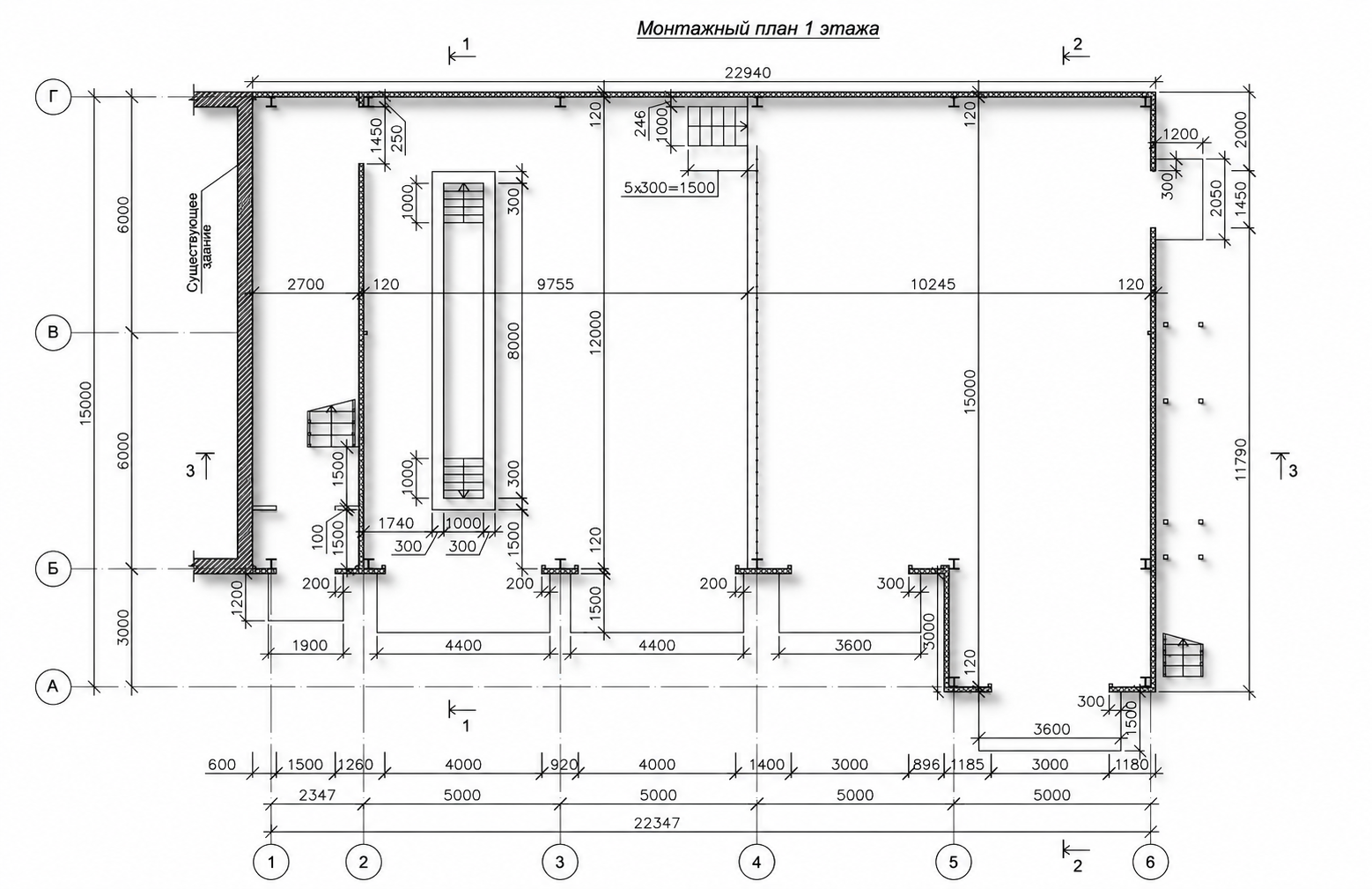

Планировка 1 этажа и работа сервисных постов
На первом этаже размещены два основных помещения автосервиса площадью 117,0 м² и 138,1 м², тамбур 4,1 м² и лестничная клетка 28,0 м². Общая площадь первого уровня составляет 287,2 м². Такая схема дает возможность разделить потоки автомобилей по типам работ, организовать параллельное обслуживание и сохранить отдельный вход через тамбур.
Для работы СТО это практичное решение: сервисные боксы остаются основным рабочим объемом, а лестничная клетка и тамбур не вмешиваются в технологическую зону ремонта.

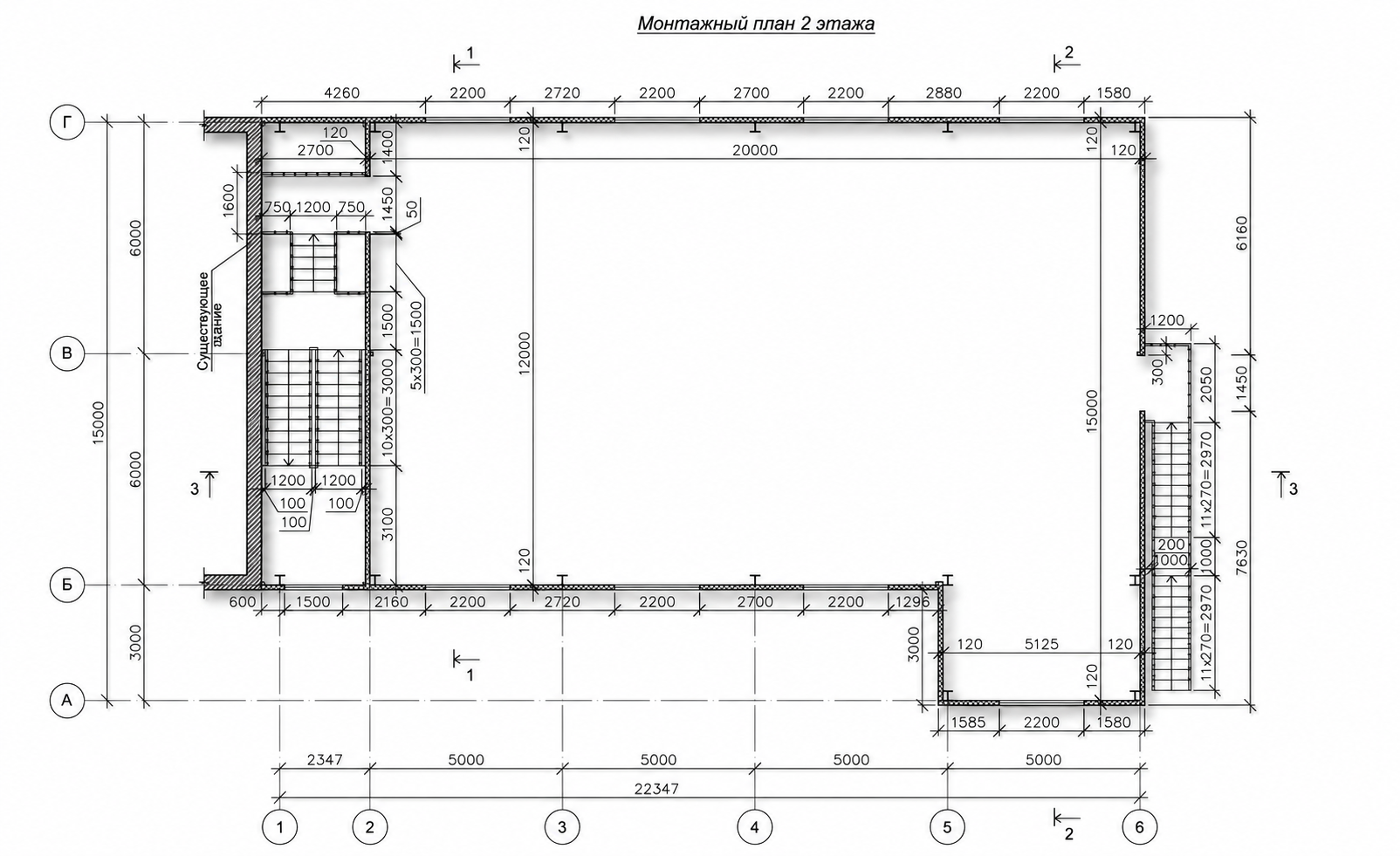

Второй этаж и полезный резерв по площади
На втором этаже размещены помещения общей площадью 288,4 м². В исходных материалах назначение этих помещений не конкретизировано, но сама схема второго уровня показывает значительный резерв под административный блок, складирование, служебные комнаты, клиентскую зону или дополнительные производственные функции в зависимости от технологии будущего сервиса.
- Площадь 1 этажа: 287,2 м²
- Площадь 2 этажа: 288,4 м²
- Количество сервисных помещений на 1 этаже: 2
- Назначение второго этажа: резерв под дальнейшую эксплуатационную схему

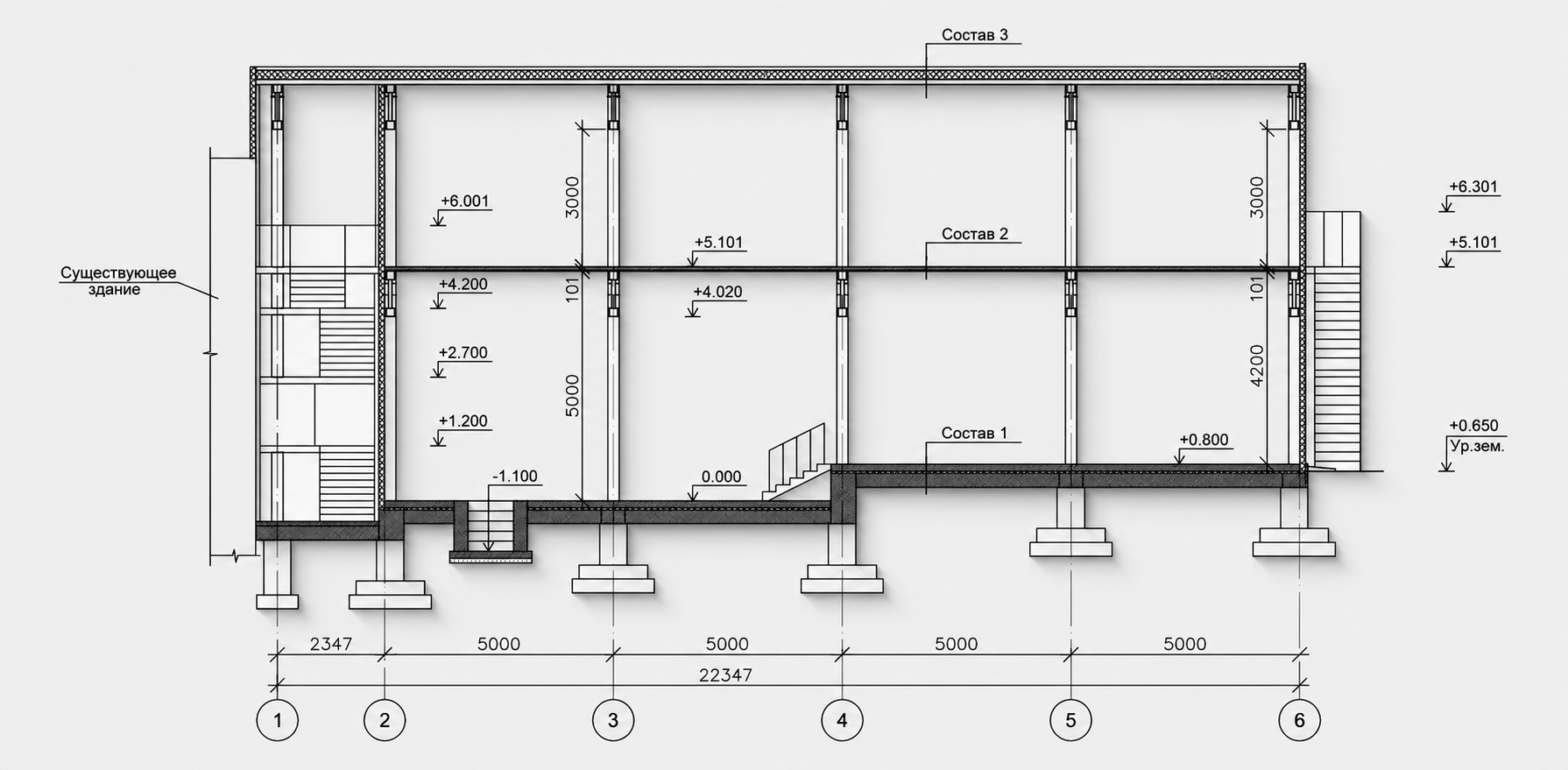

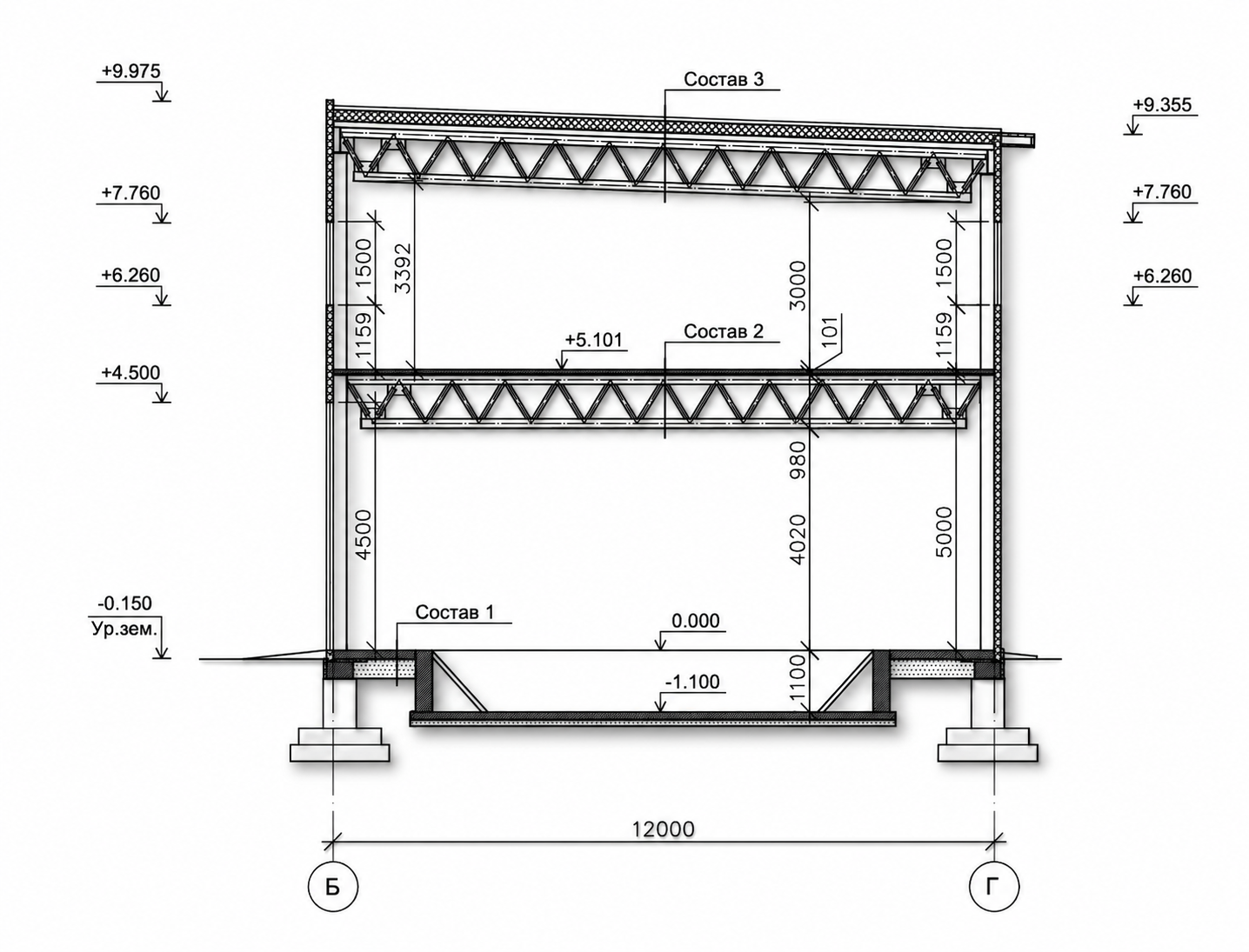

Конструктивная схема и разрезы здания
Здание выполнено на металлическом каркасе. Геометрическая неизменяемость обеспечивается жесткими узлами, фермами, колоннами и системой связей. В качестве фундамента принята железобетонная плита, что соответствует характеру двухэтажного производственного объекта с сервисной эксплуатацией и воротными проемами.
Разрезы показывают отметку второго этажа +5,101 м, рабочие высоты первого и второго уровней, устройство межэтажного перекрытия и конфигурацию малоуклонной кровли. Это важный блок для понимания того, как в проекте увязаны объем, высота ворот, межэтажная конструкция и общая эксплуатационная логика здания.
Для СТО высотная схема и разрезы влияют не только на архитектуру, но и на реальную работу постов: проезд автомобилей, подъем оборудования, освещение, вентиляцию и размещение инженерных трасс.

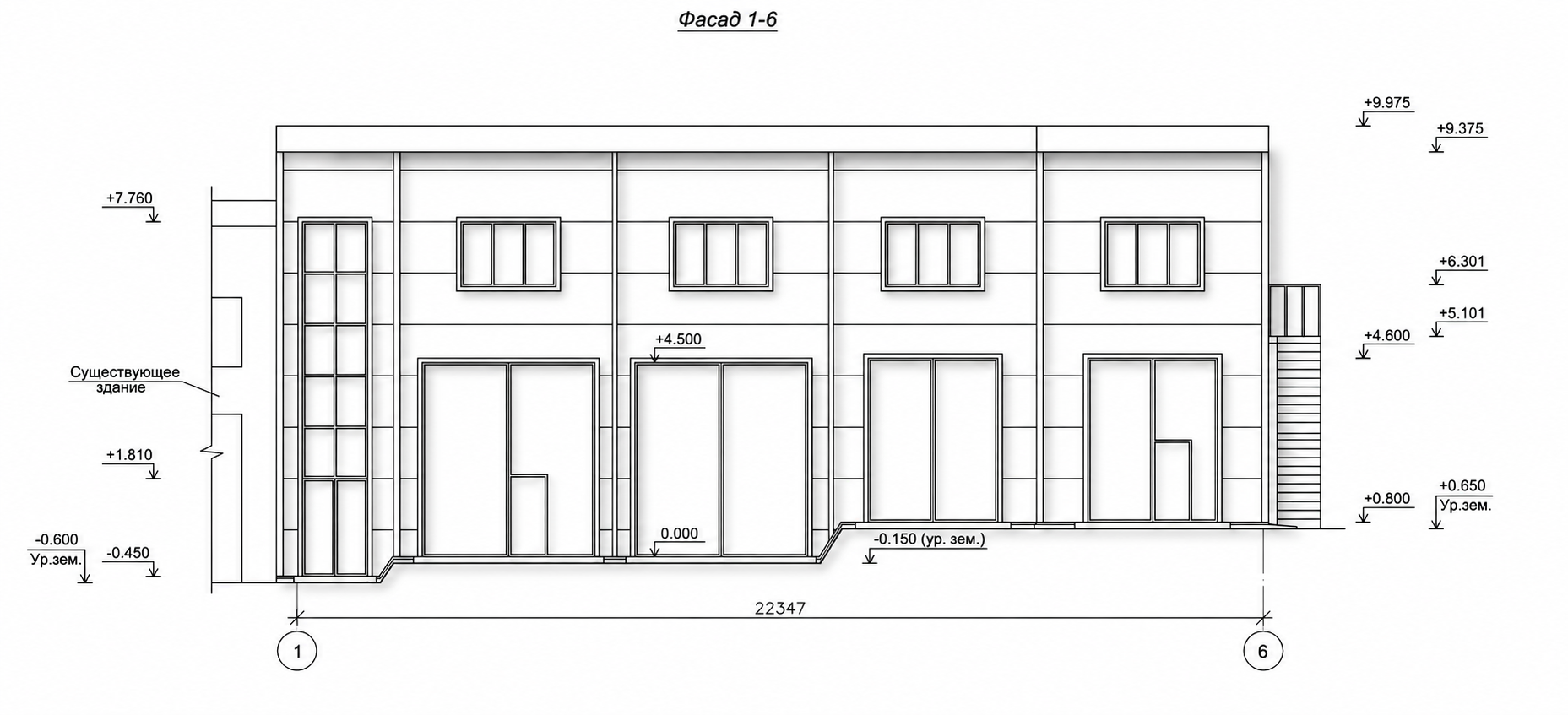

Фасады, ворота и внешний облик СТО
Наружные стены выполнены из трехслойных навесных сэндвич-панелей с минераловатным утеплителем толщиной 120 мм. В отделке приняты цвета RAL 1015 и RAL 3003, а доборные элементы, ворота и металлические двери увязаны с этой же фасадной палитрой. ПВХ-окна выполнены в белом цвете RAL 9003.
Для здания предусмотрены четыре металлических распашных утепленных ворот: два размером 4500 × 4000 мм и два размером 3800 × 3000 мм. Часть ворот снабжена калитками, что упрощает повседневный вход персонала без постоянного открытия больших створок.
Полы, перекрытия и кровля
Полы в помещениях автосервиса запроектированы как монолитные бетонные по плите В15 толщиной 150 мм с армированием и утеплением пеноплексом по периметру. Во втором уровне принята монолитная плита В15 толщиной 80 мм по профнастилу с двойным армированием. В тамбуре и лестничной клетке — бетонные полы по песчаной подготовке.
Кровля выполнена по профнастилу Н114×1,0 мм. В конструкции предусмотрены пароизоляция Tyvek, утепление минераловатными плитами Эковер в четыре слоя и однослойная ПВХ-мембрана. Такая схема подходит для малоуклонной кровли производственного здания с круглогодичной эксплуатацией.
Противопожарные мероприятия и требования по безопасности
По проекту здание имеет степень огнестойкости III, класс функциональной пожарной опасности Ф5.1 и класс конструктивной пожарной опасности С1. Эвакуационные пути и выходы приняты в соответствии с СП 1.13130-2009, а строительные материалы должны иметь действующие сертификаты пожарной безопасности.
- Степень огнестойкости: III
- Класс ФПО: Ф5.1
- Класс конструктивной пожарной опасности: С1
- Эвакуация: по СП 1.13130-2009
Для объектов автосервиса критично заранее увязать воротные проемы, высоту помещений, схему перекрытия и состав кровли с реальными сценариями обслуживания автомобилей и дальнейшим инженерным оснащением.
Что входило в эскизный проект
В составе эскизного проекта были проработаны объемно-планировочное решение, конструктивная схема, фасады, воротные проемы, разрезы, межэтажное перекрытие, кровельная система и основные противопожарные параметры объекта. Такой комплект позволяет согласовать архитектурно-конструктивную концепцию СТО и перейти к следующему этапу детализации.
- Подготовка объемно-планировочного решения станции технического обслуживания.
- Разделение функциональных зон по этажам и сервисным помещениям.
- Назначение металлического каркаса, фундаментной плиты и конструкции перекрытия.
- Проработка фасадов, ворот, окон и наружной лестницы.
- Подготовка эскизного проекта для дальнейшего проектирования и реализации.
