Коротко: подготовлена исполнительная документация по разделу «Кондиционирование» для торгового помещения в составе ТРК в Санкт-Петербурге. Система рассчитана на снятие теплоизбытков в торговом зале и включает кассетные и настенные фанкойлы, подключение к существующему магистральному трубопроводу холодоснабжения, дренаж конденсата, воздухораспределители и монтажные узлы крепления.
Торговое помещение в составе ТРК
Исполнительная документация, кондиционирование
Кондиционирование воздуха торгового зала
Санкт-Петербург, 2022
- Исходная задача
- Основные параметры объекта
- Схема кондиционирования
- Оборудование и материалы
- Дренаж конденсата
- Воздухораспределение и воздуховоды
- Монтажные требования
- Защита от шума, вибрации и пожарные требования
- Состав исполнительной документации
- Нужна документация по кондиционированию торгового помещения?
- Вопросы и ответы
Исходная задача
Документация подготовлена для торгового помещения магазина в составе торгово-развлекательного комплекса. Требовалось зафиксировать решения по кондиционированию торгового зала: размещение фанкойлов, подключение к существующему холодоснабжению ТРК, трассы трубопроводов, дренаж конденсата, воздухораспределение и монтажные узлы.
Система рассчитана на поддержание требуемых параметров внутреннего воздуха при круглогодичной эксплуатации помещения. Вентиляция торгового зала используется существующая приточно-вытяжная, обозначенная в исходных данных как П7/В18.
Основные параметры объекта
| Параметр | Значение |
|---|---|
| Наименование объекта | магазин, торговое помещение в составе ТРК |
| Раздел документации | исполнительная документация, кондиционирование |
| Назначение системы | снятие теплоизбытков и кондиционирование воздуха в торговом зале |
| Параметры наружного воздуха, тёплый период | tн = +25 °С, влажность 59 % |
| Параметры наружного воздуха, холодный период | tн = -24 °С, влажность 78 % |
| Расчётная температура внутри помещения | +20 °С |
| Тип охлаждения | фанкойлы с холодоснабжением от существующего магистрального трубопровода комплекса |
| Вентиляция | существующая приточно-вытяжная система П7/В18 |
| Основное оборудование | кассетные и настенные фанкойлы, воздухораспределители с камерой статического давления |
Схема кондиционирования
Кондиционирование торгового зала выполнено на фанкойлах. Кассетные фанкойлы размещаются под потолком, настенные блоки предусмотрены для отдельных зон. Управление оборудованием выполняется от настенных и инфракрасных пультов.
Холодоснабжение подключается к существующему магистральному трубопроводу ТРК. Новые подводящие трубопроводы выполняются из полипропилена PPRC PN20. На трубопроводах предусмотрены балансировочные клапаны, трёхходовые клапаны и термоэлектрические приводы.

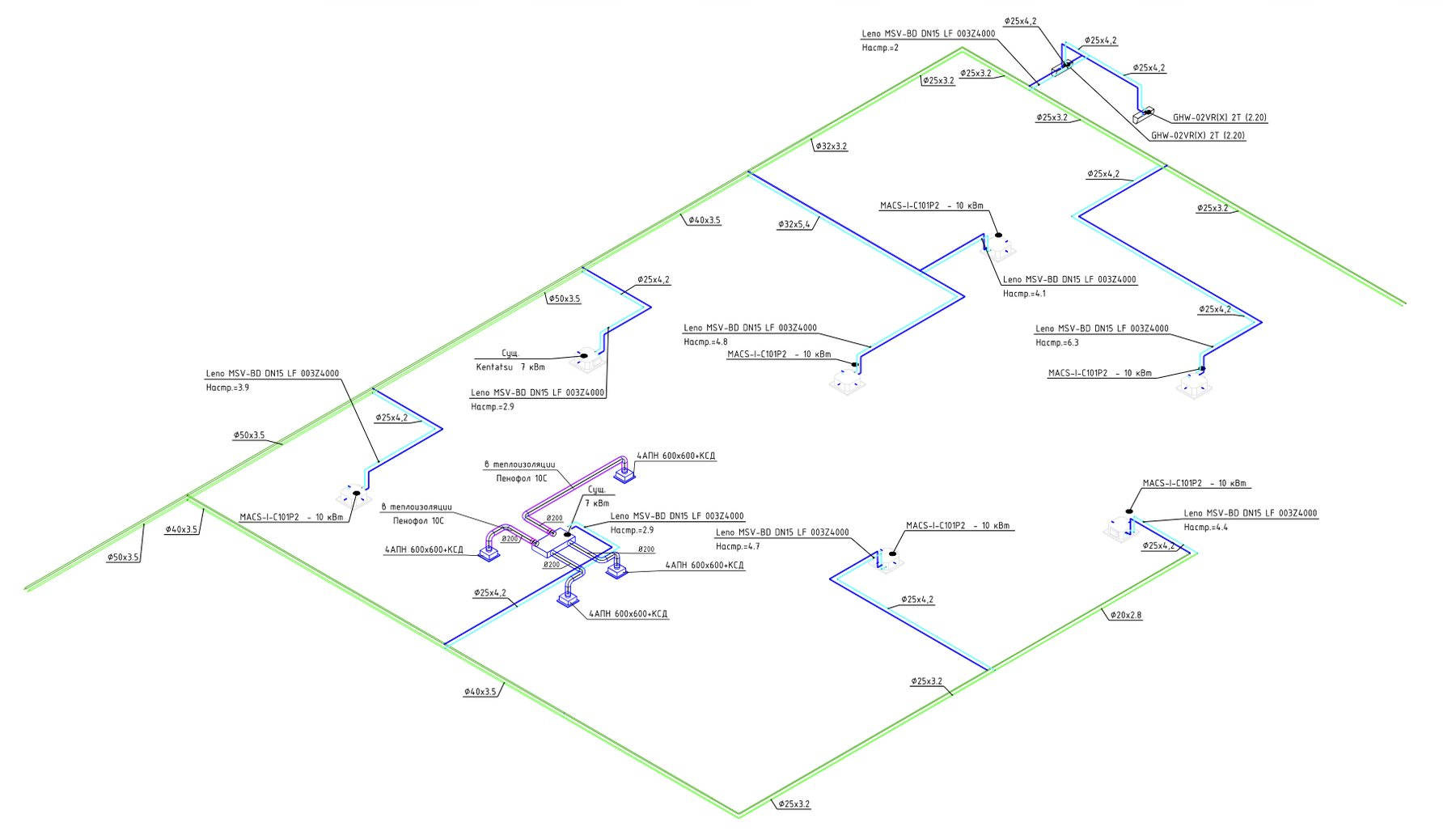

На схеме показаны трассы холодоснабжения, места подключения фанкойлов, арматура, диаметры трубопроводов и точки настройки балансировочных клапанов. Эти данные нужны для проверки фактического монтажа и дальнейшей эксплуатации системы.
Оборудование и материалы
| Позиция | Применение |
|---|---|
| Фанкойлы MACS-I-C101P2, 10 кВт — 6 шт. | основное охлаждение торгового зала |
| Фанкойлы GHW-02VR(X) 2T, 2,20 кВт — 2 шт. | локальное кондиционирование отдельных зон |
| Воздухораспределители 4АПН 600×600 с КСД | подача воздуха через потолочные воздухораспределители с камерой статического давления |
| Leno MSV-BD DN15 | балансировка ветвей холодоснабжения |
| VVG 20-2.5 с термоэлектрическими приводами | регулирование расхода холодоносителя через фанкойлы |
| Дренажные помпы SI 27 и SI 81 | отвод конденсата от фанкойлов |
Дренаж конденсата

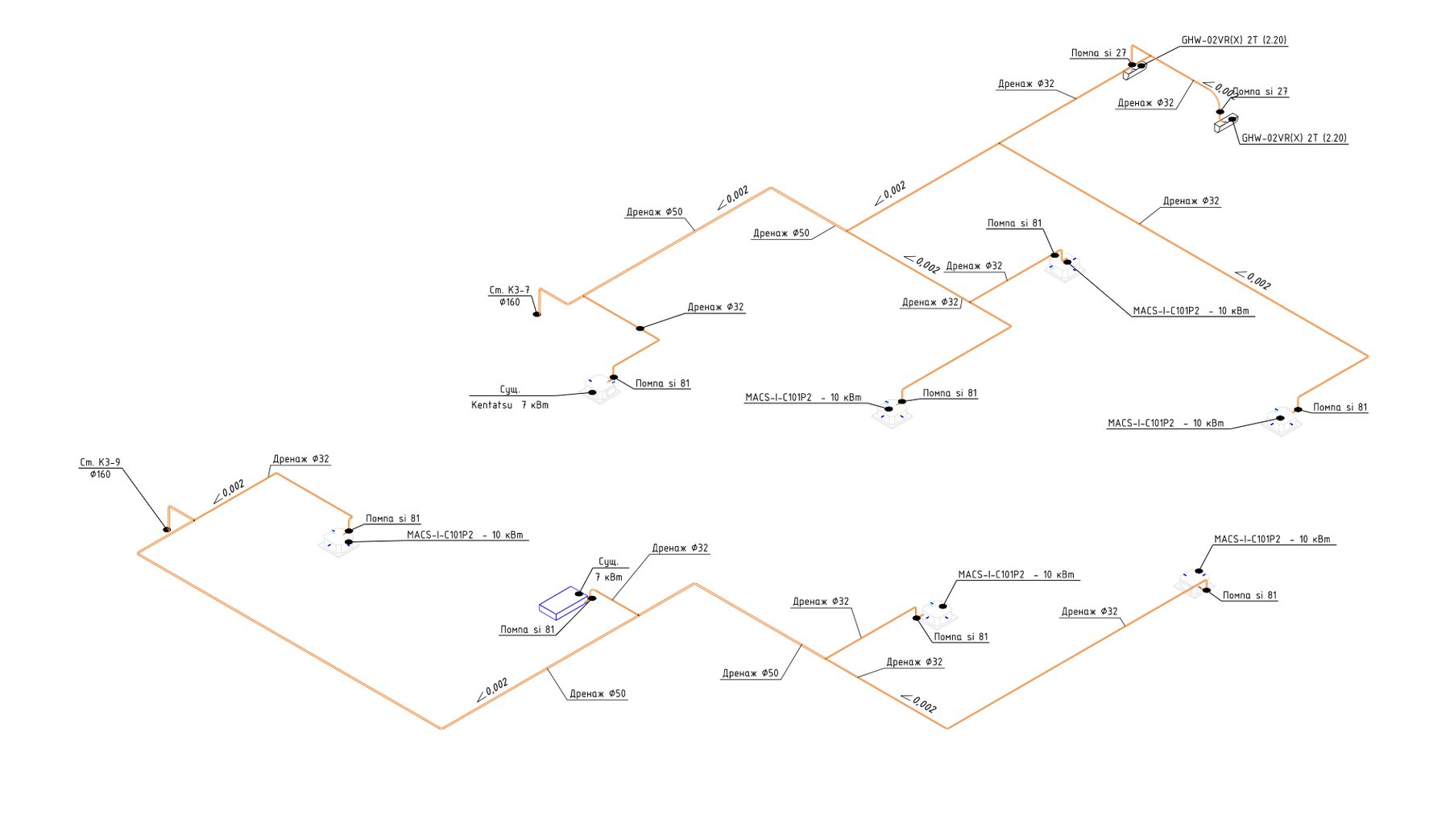

Дренажные трубопроводы выполняются из полипропилена PN10 с теплоизоляцией. Конденсат от фанкойлов отводится через дренажные насосы. Уклоны и трассы дренажа отражены на аксонометрической схеме, что позволяет контролировать фактическое положение трубопроводов и точек подключения.

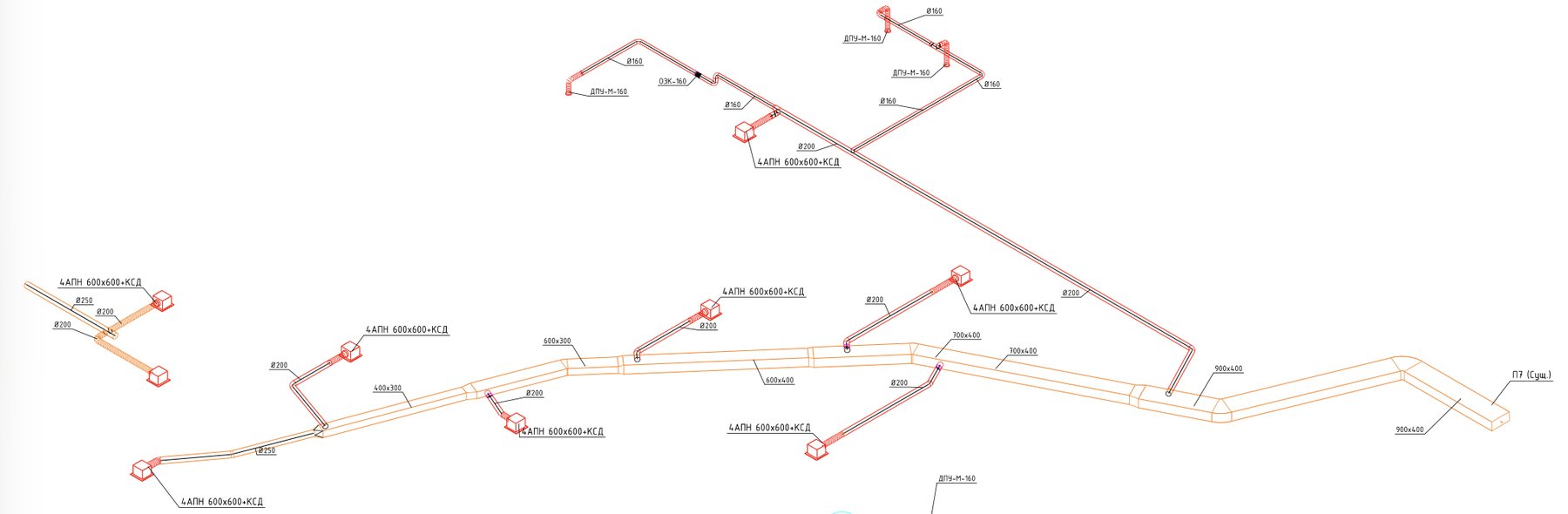

Воздухораспределение и воздуховоды
Для подачи воздуха предусмотрены потолочные воздухораспределители 4АПН с камерами статического давления. Воздуховоды круглого и прямоугольного сечения выполняются из оцинкованной стали. На участках от фанкойлов воздуховоды теплоизолируются материалом «Пенофол 10С».
На пересечении ограждающих конструкций с нормируемым пределом огнестойкости предусмотрены противопожарные нормально открытые клапаны ОЗК-160.
Монтажные требования

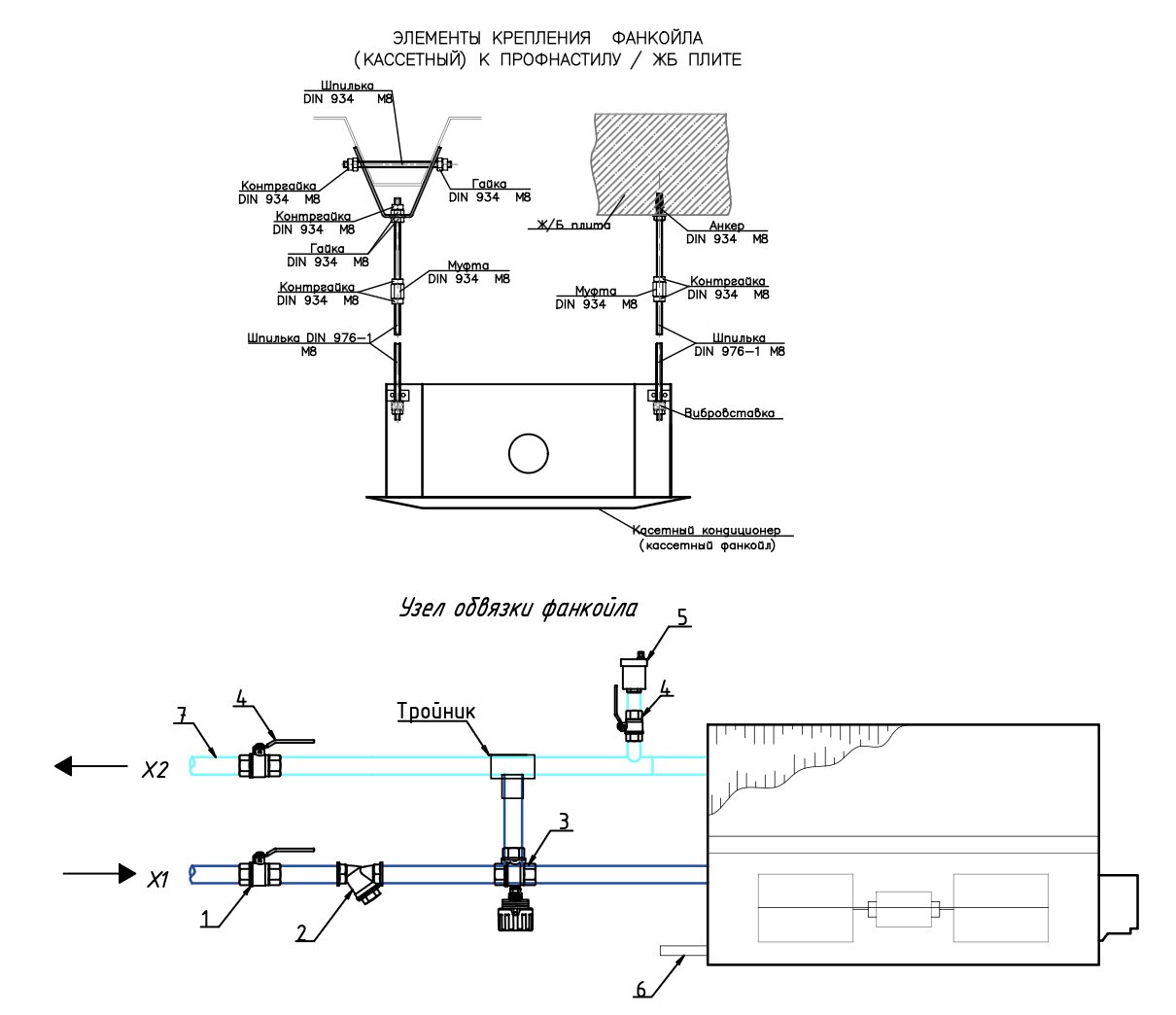

Воздуховоды класса Н крепятся к железобетонным элементам: для круглых воздуховодов шаг крепления принят до 3 м, для прямоугольных — до 2 м. Трубопроводы холодоснабжения крепятся с шагом не более 1 м. Для снижения передачи вибрации используются вибровставки, резиновые уплотнители и корректное крепление оборудования.
Трубопроводы холодоснабжения изолируются вспененным полиэтиленом «Термафлекс» толщиной 9 мм. Дренажные трубопроводы также выполняются с теплоизоляцией, чтобы исключить образование конденсата на поверхности труб.
Защита от шума, вибрации и пожарные требования
- ограничены скорости воздуха в воздуховодах и решётках;
- предусмотрены вибровставки на оборудовании;
- крепления воздуховодов и трубопроводов выполняются с резиновыми уплотнителями;
- на противопожарных пересечениях установлены нормально открытые клапаны ОЗК-160;
- материалы и оборудование должны иметь сертификаты качества.
Состав исполнительной документации

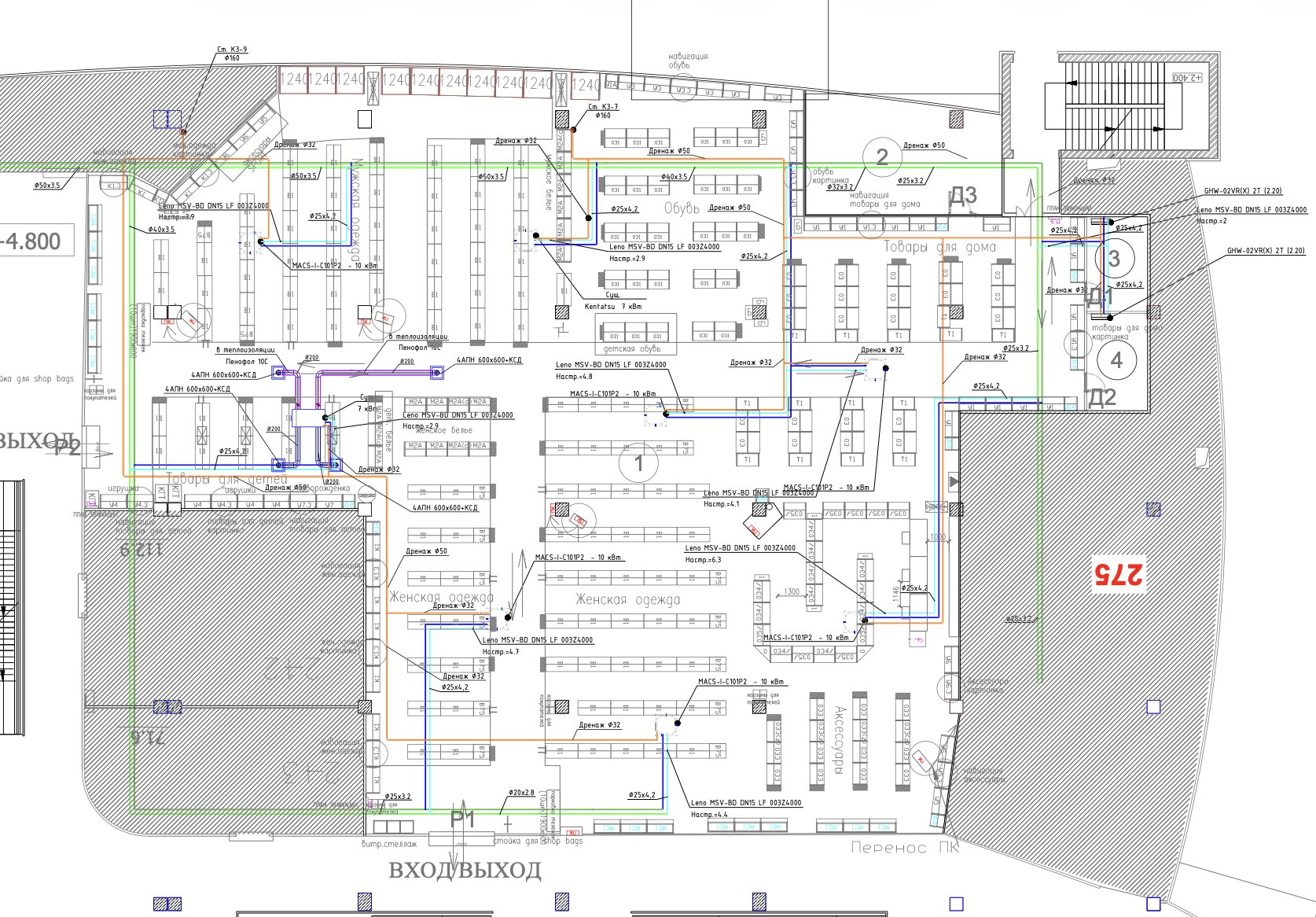

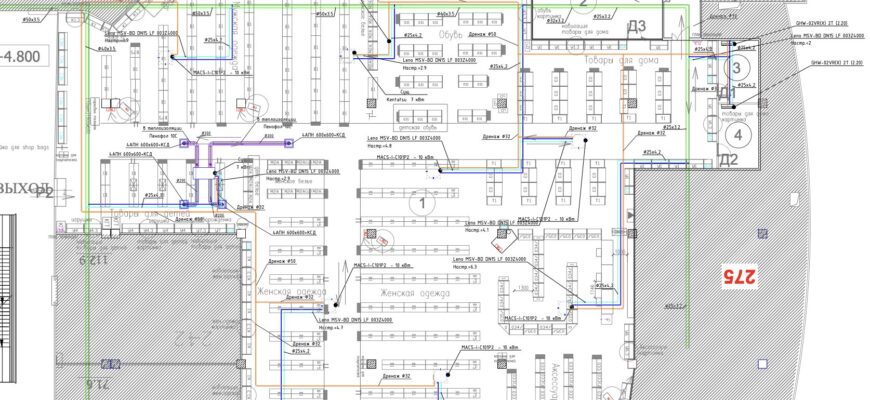

В комплект вошли планы размещения оборудования и трасс, аксонометрические схемы холодоснабжения и дренажа, схема воздухораспределения, узлы крепления фанкойлов и воздуховодов, а также ведомость применяемого оборудования и материалов.
Документация подготовлена с учётом требований СП 60.13330, СП 7.13130, СП 73.13330 и действующих норм по монтажу внутренних инженерных систем.
Нужна документация по кондиционированию торгового помещения?
Подготовим проектную или исполнительную документацию по кондиционированию, вентиляции и холодоснабжению для магазина, офиса, склада, ресторана или помещения в ТРК. Для предварительной оценки пришлите план помещения, требования арендодателя или управляющей компании, перечень оборудования и исходные данные по существующим инженерным сетям.
Вопросы и ответы
Можно ли использовать существующее холодоснабжение ТРК?
Да, если у комплекса есть доступная магистраль холодоснабжения и технические условия позволяют подключить оборудование магазина. В документации фиксируют точки подключения, трассы, арматуру и параметры оборудования.
Зачем нужна исполнительная документация по кондиционированию?
Она подтверждает фактические решения после монтажа: где проходит трасса, какие фанкойлы установлены, как выполнены дренаж, воздуховоды, обвязка и противопожарные узлы. Такой комплект нужен для эксплуатации, обслуживания и передачи помещения.
Почему дренаж фанкойлов показывают отдельной схемой?
Дренаж связан с риском протечек и неправильных уклонов. Отдельная схема помогает проверить места установки помп, направления отвода конденсата, диаметры труб и точки подключения.
Нужны ли противопожарные клапаны на воздуховодах?
Если воздуховоды пересекают конструкции с нормируемым пределом огнестойкости, применяются противопожарные клапаны. В этом проекте предусмотрены нормально открытые клапаны ОЗК-160.
Какие исходные данные нужны для похожего проекта?
Нужны план помещения, требования ТРК или управляющей компании, данные по существующей вентиляции и холодоснабжению, тепловыделения от оборудования, режим работы магазина и перечень планируемых фанкойлов.
