Проектирование зала для бокса на 2000 м²: от бетонной коробки до профессиональной арены

Когда перед нами поставили задачу спроектировать зал для занятий боксом площадью почти 2000 квадратных метров, первой мыслью было: «Где найти такой ангар?». Оказалось, что локация уже выбрана — это первый этаж действующего торгового центра. С одной стороны, это огромный плюс: потоки людей, парковка, удобная логистика. С другой — торговые центры изначально не строятся с расчетом на жесткие вибрационные нагрузки от боксерских мешков и специфическую инженерию спортзалов.

В этой статье мы расскажем, как прошли путь от пустого пространства с высокими потолками до полноценного проекта, включающего архитектурные решения (АР), конструктив (КР) и все инженерные сети.

Исходные данные: масштаб и пустота

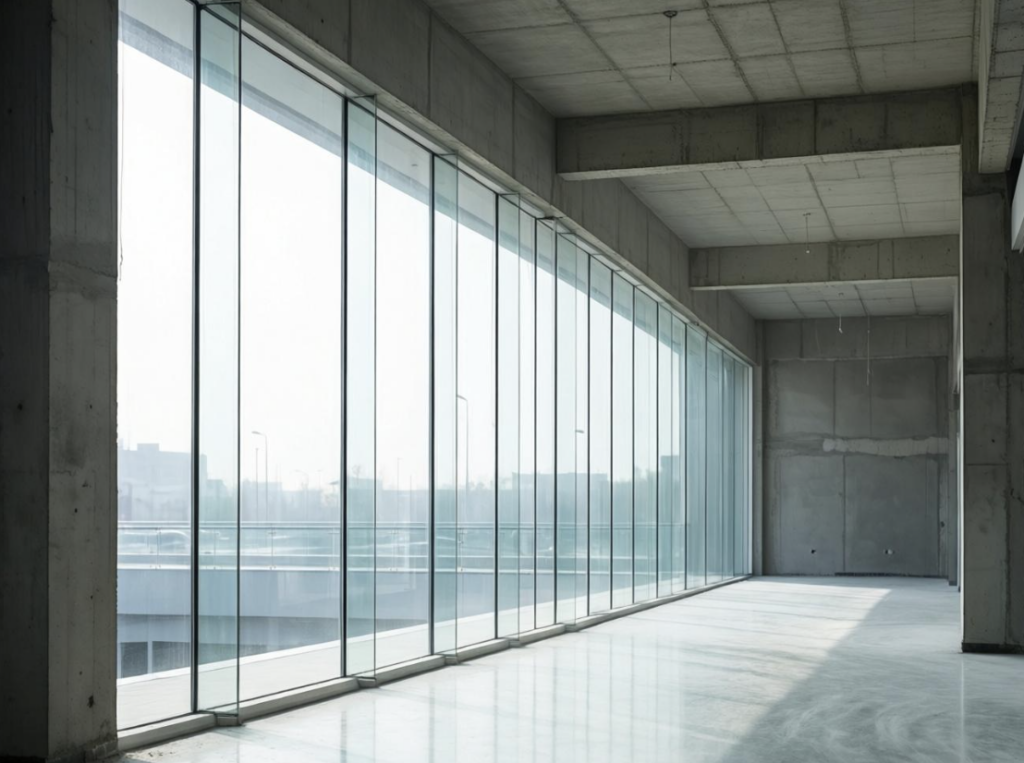

Помещение представляло собой огромный «аквариум» с высоченными потолками. Высота — это прекрасно для воздуха, но кошмар для монтажников и проектировщиков перегородок. Нам предстояло зонировать 2000 м², разместив там:

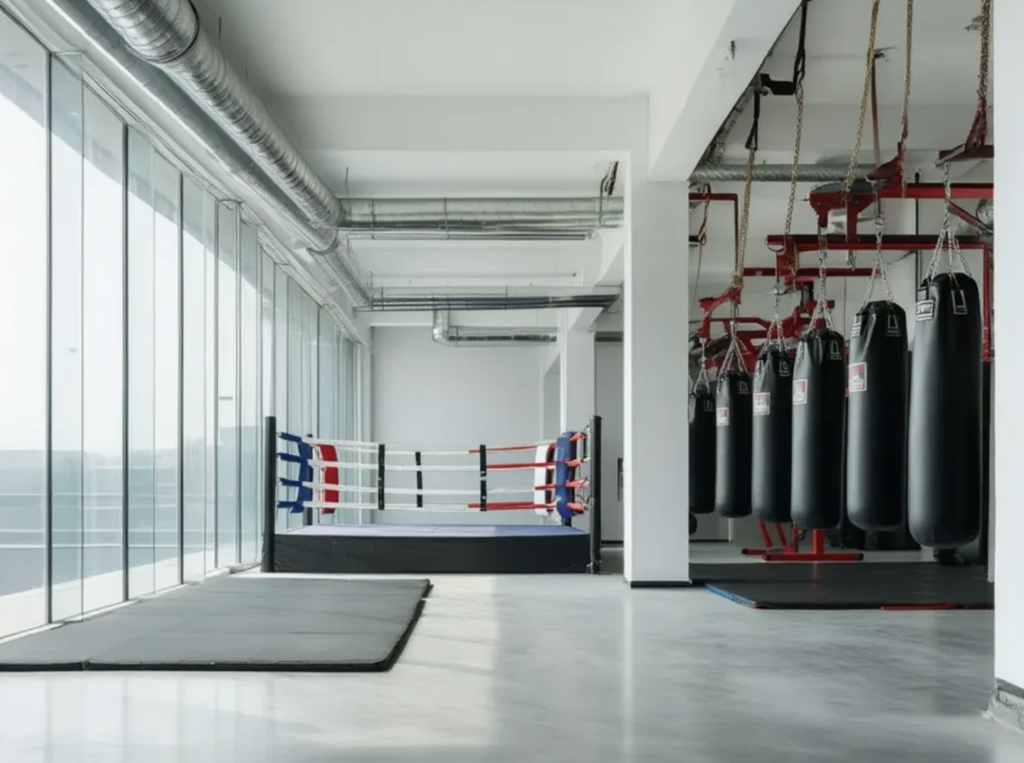

• Зону рингов (соревновательный и тренировочные);
• Зону мешков и груш (самая проблемная часть по нагрузкам);
• Зону кроссфита и функционального тренинга;
• Просторные раздевалки и душевые;
• Административный блок и зону ожидания.

Архитектура и Конструктив: битва за стены

Самым сложным этапом стала разработка раздела КР. Высота потолков в помещении превышала стандартные значения. Обычные перегородки из газоблока или гипсокартона на такой высоте при активной эксплуатации зала начали бы «гулять». А ведь на стены планировалось вешать оборудование.

Укрепление стен

Мы разработали систему усиления. Просто возвести стену было недостаточно. Мы интегрировали в проект металлический фахверк — силовой каркас, который принимает на себя основную нагрузку. Это позволило нам:

1. Обеспечить жесткость перегородок на большой высоте.
2. Безопасно закрепить кронштейны для тяжелых боксерских мешков.
3. Гарантировать, что вибрация от ударов не пойдет трещинами по штукатурке в соседних бутиках.

Инженерный вызов: вода не течет вверх

Второй глобальной проблемой стала канализация. Помещение находится на первом этаже, но точки врезки в общедомовую систему канализации ТЦ были расположены неудобно, а протяженность трасс от душевых была огромной.

Чтобы вода уходила самотеком (без использования ненадежных сололифтов и насосов, которые вечно ломаются в общественных местах), нам пришлось поднимать уровень пола в «мокрых зонах».

Разработка подиумов

В разделе АР и ВК (Водоснабжение и Канализация) мы спроектировали систему подиумов для санузлов и душевых. Это не просто ступенька, а сложная инженерная конструкция:

• Внутри подиума проходят трубы с необходимым уклоном (2-3 см на метр).
• Предусмотрена гидроизоляция в несколько слоев, чтобы исключить протечки в подвал или техническое подполье.
• Рассчитана нагрузка на перекрытие, так как подиум заливался из бетона/стяжки, что дает значительный вес.

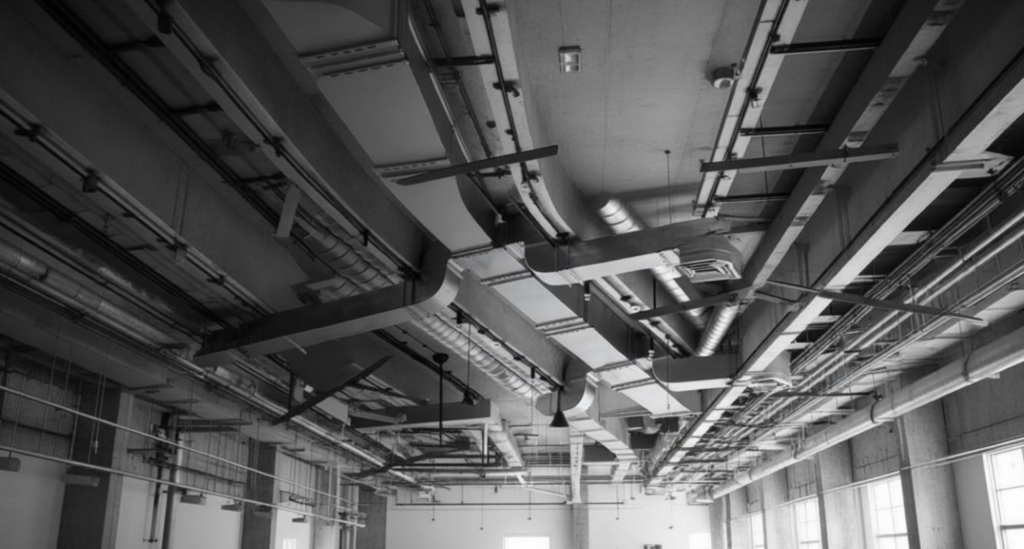

Вентиляция и климат: чем дышать боксеру?

Бокс — это интенсивная кардионагрузка. Если в магазине одежды достаточно просто поддерживать температуру, то в боксерском зале нужен мощный воздухообмен. Мы спроектировали приточно-вытяжную вентиляцию с рекуперацией тепла.

Особенности нашего решения:

• Зонирование климата: В зоне ринга температура должна быть ниже, чем в раздевалке. Мы разделили системы на контуры.
• Высота монтажа: Воздуховоды пришлось прокладывать под самым потолком, чтобы не съедать полезный объем зала и не мешать работе с инвентарем.
• Осушение: В раздевалках предусмотрена усиленная вытяжка для борьбы с влажностью от душевых.

Сравнение требований к помещениям

Чтобы вы понимали разницу между обычным магазином (который мог быть на этом месте) и боксерским залом, мы составили сравнительную таблицу параметров, которые мы учитывали в проекте.

Этапы реализации проекта

Работа над объектом площадью 2000 м² потребовала четкой структуры. Вот как мы двигались:

1. Обмеры и аудит. Лазерное сканирование помещения, изучение документации ТЦ, поиск точек подключения сетей.
2. Разработка планировки (АР). Утверждение зон с заказчиком. Где будет ринг? Где ресепшн? Как развести потоки «грязных» и «чистых» ног.
3. Конструктивные решения (КР). Расчет нагрузок, проектирование металлокаркаса для стен и подвесов оборудования.
4. Инженерные сети (ИОС). Проектирование вентиляции, электрики, водоснабжения, канализации и слаботочных систем.
5. Дизайн-проект и авторский надзор. Выбор материалов, устойчивых к износу (вандалостойкость в спорте — это приоритет №1).

Вопросы и ответы

В процессе проектирования у заказчиков возникало много вопросов. Мы собрали самые частые из них.

Итог

Проектирование спортивного зала в торговом центре — это всегда компромисс между желаниями спортсменов и жесткими техническими условиями арендодателя. Нам удалось создать пространство, где безопасно бить по груше, комфортно дышать и приятно принимать душ после тренировки. Укрепленные стены высотой более 4 метров и сложная система подиумов стали невидимой, но надежной основой этого проекта.
